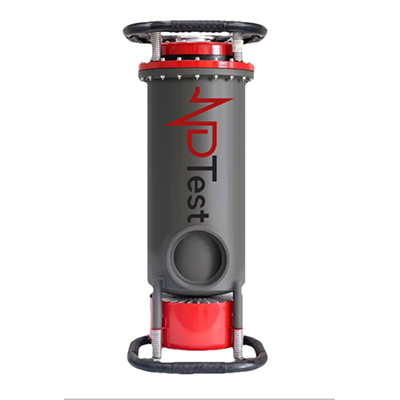

Переносной рентгеновский аппарат NDTest МК300/60Н с номинальным напряжением до 300 кВ и боковым выходом излучения предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, а также отливок и поковок из черных и цветных металлов.
Аппарат оснащен программами автоматической тренировки рентгеновской трубки, самодиагностики и всеми необходимыми электронными защитами, что гарантирует его надежную и безопасную эксплуатацию.
Рентгеновские генераторы постоянного тока NDTest используют керамические колбы, независимо от геометрии излучения. Высоковольтная часть генератора имеет газовую изоляцию SF6, а охлаждение аппарата происходит принудительно с использованием воздуха. Рабочий диапазон напряжений аппарата составляет до 300 кВ при токе 5 мА. Максимальная толщина стали, доступная для рентгенографии на пленку D7 с экраном Pb, — до 60 мм.
Эти рентгеновские генераторы обеспечивают стабильную и безопасную работу, становясь незаменимыми инструментами для контроля качества на различных объектах.
|
Модель рентгеновской трубки |
ХТ керамика |
|
Диаграмма рабочего пучка рентгеновского излучения |
прямая, коническая, направленная перпендикулярно оси блока излучателя |
|
Поток излучения |
направленный/фронтальный |
|
Величина плоских углов диаграммы направленности рентгеновского излучения (градус) |
40 х 40 |
|
Блок питания |
Переменный ток 198-242 В/50-60 Гц/3,5 кВт |
|
Диапазон установок анодного напряжения |
170-300 кВ |
|
Шаг установки анодного напряжения |
1кВ |
|
Анодное напряжение |
5мА |
|
Максимальное просвечивание по стали на пленку D7 + экран Pb за 10 минут |
60 мм |
|
Номинальное значение фокусного пятна |
2,5 мм (EN12543) 0,5 (IEC 336) |
|
Охлаждение |
воздушное |
|
Условия эксплуатации |
|
|
-температура окружающего воздуха |
от -30 до +50 °С |
|
-относительная влажность воздуха |
не более 75% при +15 °С |
|
-атмосферное давление |
84 – 107 кПа |
|
Габаритные размеры/вес |
|
|
Габариты моноблока излучателя |
320*320*655 |
|
Масса моноблока излучателя |
40 кг |
|
Габариты пульта управления |
320*180*380 |
|
Масса блока питания и управления |
13 кг |
|
