Артикул: 002585, 002586, 002587, 002588, 002589, 001637
|
Тип оборудования: Адгезиметры-ножи с плоским резаком
Производитель: Восток-7
Модель: В7
Гарантия: 1 год
Описание адгезиметров-ножей В7:
Метод надреза (решётчатый или параллельный) является оптимальным способом экспресс-оценки адгезии (силы сцепления) однослойных и многослойных покрытий (не текстурированных) толщиной до 250 мкм на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытии глубоких (прорезания насквозь до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. Место разреза очищается щёткой или с помощью клейкой ленты-скотча (в зависимости от используемой методики) По характеру и площади разрушения покрытия визуально определяется величина его адгезии по балльной системе.
В стандарте ISO 2409 и ГОСТ 31149–2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:
|
Толщина покрытия |
Расстояние между линиями надреза |
|
0-60 мкм |
1 мм для твёрдых оснований (металлы) |
|
0-60 мкм |
2 мм для мягких оснований (дерево, пластики, композиты) |
|
60-120 мкм |
2 мм для твёрдых или мягких оснований |
|
120-250 мкм |
3 мм для твёрдых или мягких оснований |
По методике ASTM D3359:
Рабочие лезвия ножей изготавливаются из закалённой стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается. Для измерения адгезии покрытий предлагается два типа ножей: адгезиметры-ножи с плоским резаком и адгезиметры-ножи с круглой фрезой.
Адгезиметры-ножи с плоским резаком применяются для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр.), а также твёрдых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе).

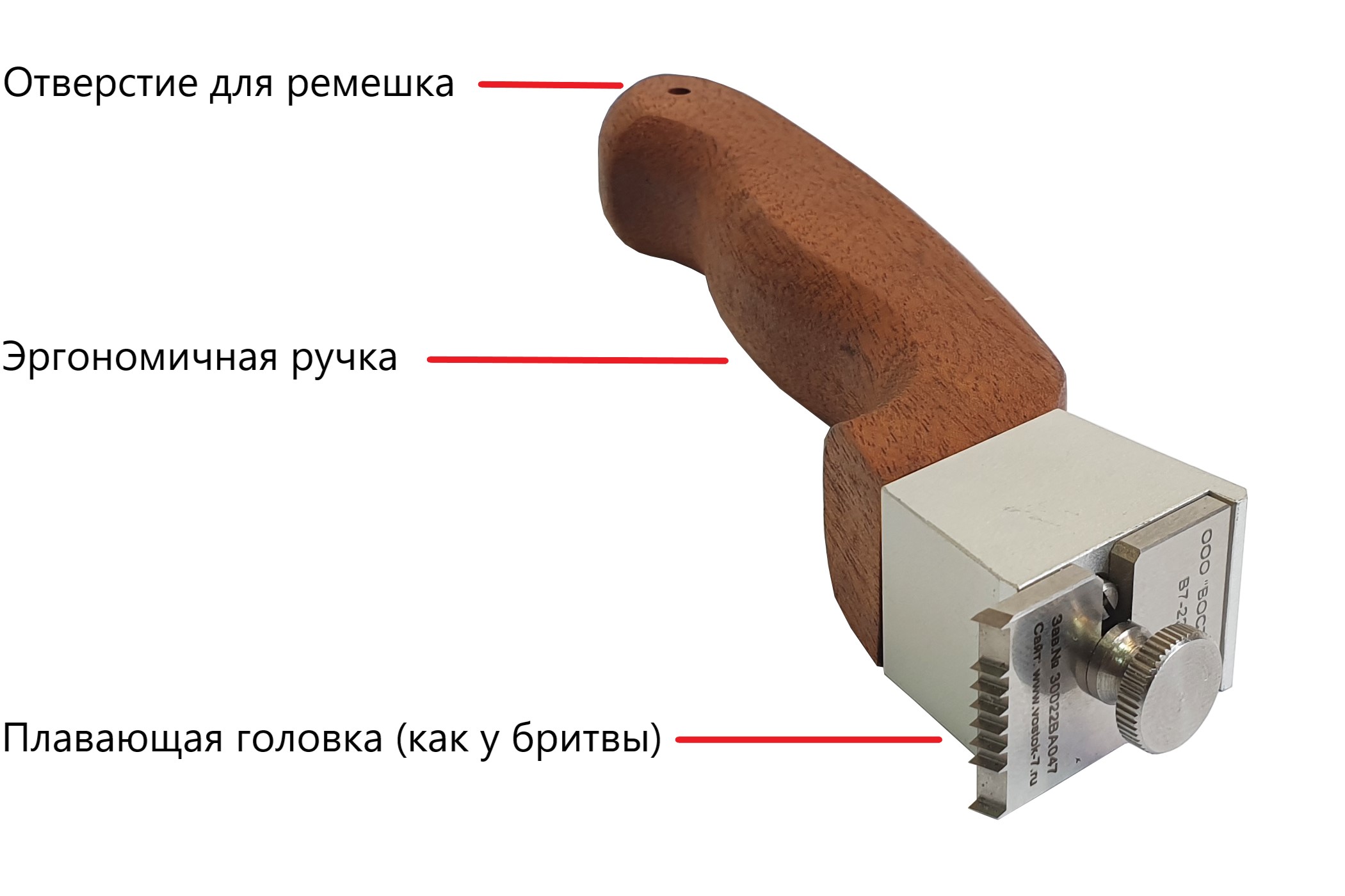

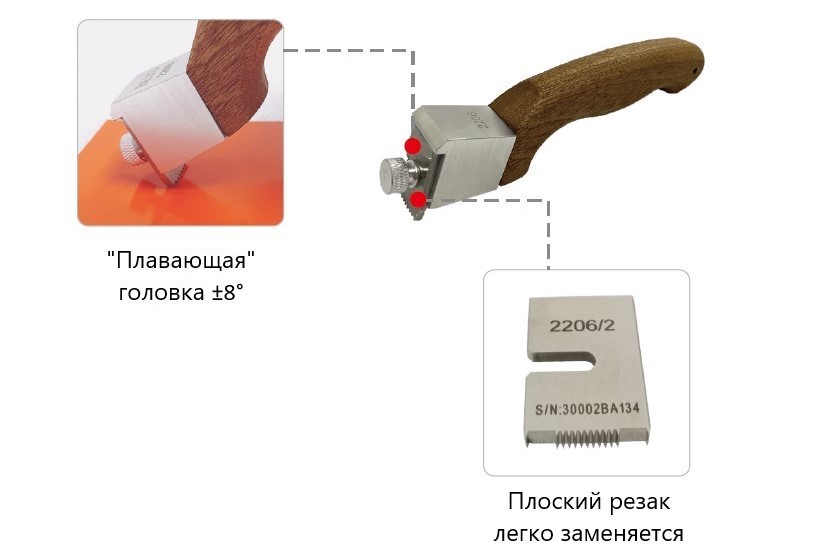

Адгезиметры-ножи с плоским резаком имеют специальную "плавающую" или независимую режущую головку. Это позволяет быть уверенным, что при нажатии под любым углом адгезиметр во время надреза будет прижат плотно к покрытию, а его резак расположен строго перпендикулярно образцу. Некоторые представленные на рынке аналоги предлагают только жёстко зафиксированную режущую головку. Этот недостаток в конструкции не только делает неудобным применение адгезиметра, но и приводит к ошибкам из-за изменения положения руки при надрезе. А также не позволяет провести корректно испытание на образцах со сложной геометрией (автомобильные бамперы, бутылки с покрытием, трубы и пр.)

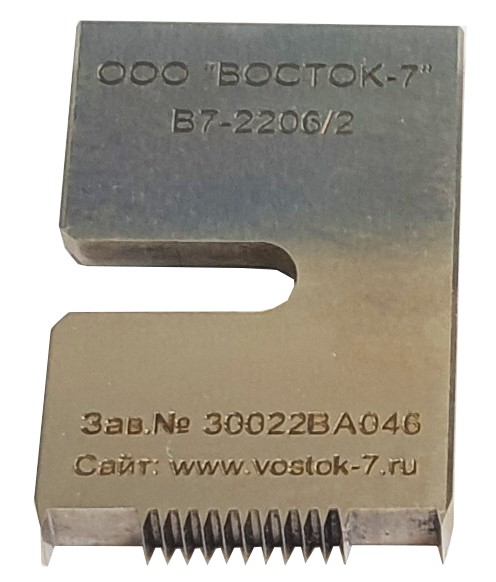

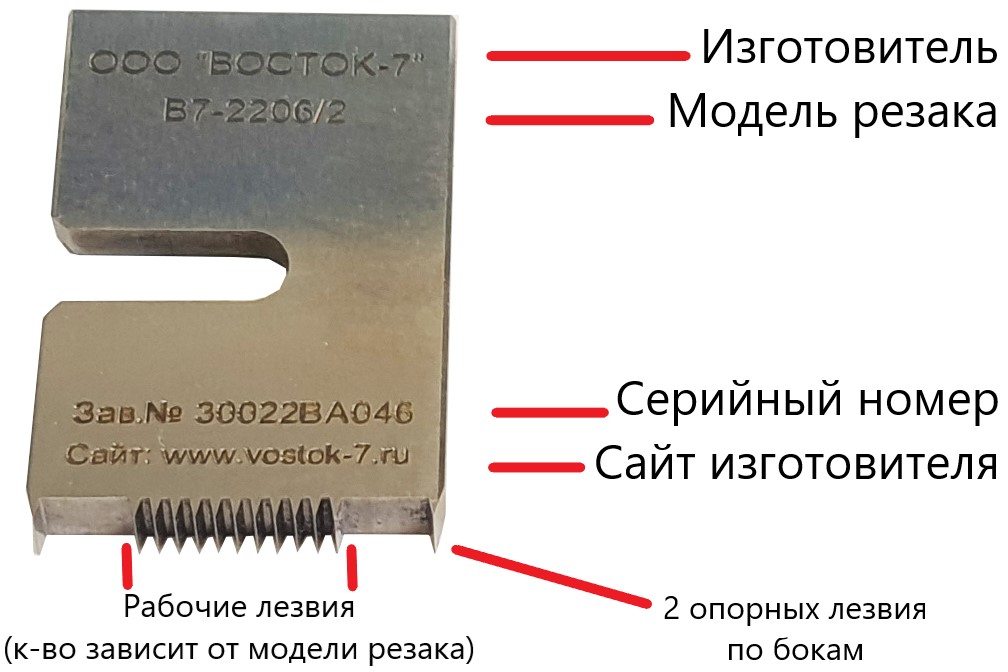

Адгезиметры-ножи с плоским резаком имеют эргономичную деревянную ручку для удобства держания в ладони и сменные острые резаки, которые прикрепляются к головке с помощью винта. Резаки изготавливаются из высококачественной закалённой стали, имеют 6 или 11 режущих рабочих лезвий с расстоянием 1 мм, 1,5 мм, 2 мм или 3 мм между лезвиями. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (4-х по ГОСТ 15140 и 6-и по ISO 2409, ASTM D3359). Прибор может использоваться для определения адгезии покрытия по методу решётчатых и параллельных разрезов в соответствии со стандартами ГОСТ 15140, ГОСТ 31149, ISO2409, DIN 53151, ASTM D3359-2017. Износостойкая и прочная конструкция позволяет тестировать как тонкие, так и толстые или прочные покрытия на всех поверхностях как в лаборатории, так и на строительной площадке. Ближайшие аналоги –тестеры адгезии Elcometer 107 и Elcometer 1540, BYK.
Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:
|
Адгезиметры-ножи с плоским резаком |
|||
|
Резак, модель |
Шаг между лезвиями |
К-во рабочих лезвий |
К-во рабочих кромок |
|
В7-2206/1 |
1 |
6 |
1 |
|
В7-2206/2 |
1 |
11 |
1 |
|
В7-2206/4 |
2 |
6 |
1 |
|
В7-2206/5 |
1,5 |
11 |
1 |
|
В7-2206/6 |
3 |
6 |
1 |
Технические характеристики адгезиметров-ножей В7:
|
Адгезиметры-ножи с плоским резаком |
|||
|
Резак, модель |
Шаг между лезвиями |
К-во рабочих лезвий |
К-во рабочих кромок |
|
В7-2206/1 |
1 |
6 |
1 |
|
В7-2206/2 |
1 |
11 |
1 |
|
В7-2206/4 |
2 |
6 |
1 |
|
В7-2206/5 |
1,5 |
11 |
1 |
|
В7-2206/6 |
3 |
6 |
1 |
Комплект поставки:
|
№ |
Наименование |
Количество |
|
1 |
Адгезиметр-нож выбранной модификации (ручка с головкой + резак) |
1 шт. |
|
2 |
Увеличительная лупа 5х |
1 шт. |
|
3 |
Мягкая щётка для очистки |
1 шт. |
|
4 |
Адгезионный скотч (3M) |
1 шт. |
|
5 |
Угловой шестигранный ключ для замены фрезы (только для адгезиметр-нож с круглой фрезой) |
1 шт. |
|
6 |
Руководство по эксплуатации |
1 экз. |
|
7 |
Упаковочный кейс для хранения и переноски |
1 шт. |
Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:
|
Артикул |
Описание |
Изображение |
|
В7-2206/1С |
Полный комплект, включая резак 6 лезвий, шаг между лезвиями 1 мм |
 |
|
В7-2206/2С |
Полный комплект, включая резак 11 лезвий, шаг между лезвиями 1 мм |
|
|
В7-2206/4С |
Полный комплект, включая резак 6 лезвий, шаг между лезвиями 2 мм |
|
|
В7-2206/5С |
Полный комплект, включая резак 11 лезвий, шаг между лезвиями 1,5 мм |
|
|
В7-2206/6С |
Полный комплект, включая резак 6 лезвий, шаг между лезвиями 3 мм |
|
|

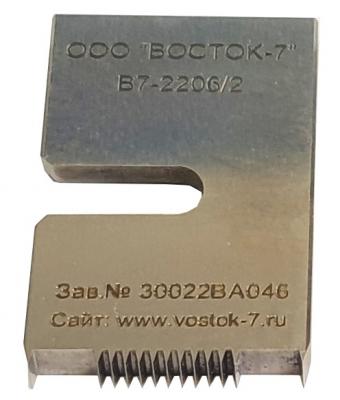

В7-2206/1Р |
Запасной резак 6 лезвий, шаг между лезвиями 1 мм |
 |
|
В7-2206/2Р |
Запасной резак 11 лезвий, шаг между лезвиями 1 мм |
|
|
В7-2206/4Р |
Запасной резак 6 лезвий, шаг между лезвиями 2 мм |
|
|
В7-2206/5Р |
Запасной резак 11 лезвий, шаг между лезвиями 1,5 мм |
|
|
В7-2206/6Р |
Запасной резак 6 лезвий, шаг между лезвиями 3 мм |
|
