Артикул: 002058
|
Тип оборудования: блескомер фотоэлектрический одноугловой
Производитель: Восток-7
Модель: БФ-60-В7-192
Гарантия: 1 год
Описание блескомера БФ-60-В7-192:
Назначение средства измерений: блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 60o/60o направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей̆ в видимой̆ области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей̆.
Описание средства измерений.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 600 и далее выберите модель согласно таблице*:
|
Уровень блеска |
Угол освещения 600 |
Геометрия измерений |
Тип блеска поверхности (материал) |
|
Высокий |
>70 GU |
200 |
Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
|
Выше среднего |
>40 GU |
450 |
Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
|
Средний |
10-70 GU |
600 |
Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
|
Низкий |
>10 GU |
850 |
Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:
Модификации блескомеров (6 типов), применяемые для измерения плоской поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности): пластики и полимеры по ISO 2813, промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы и др. материалы.

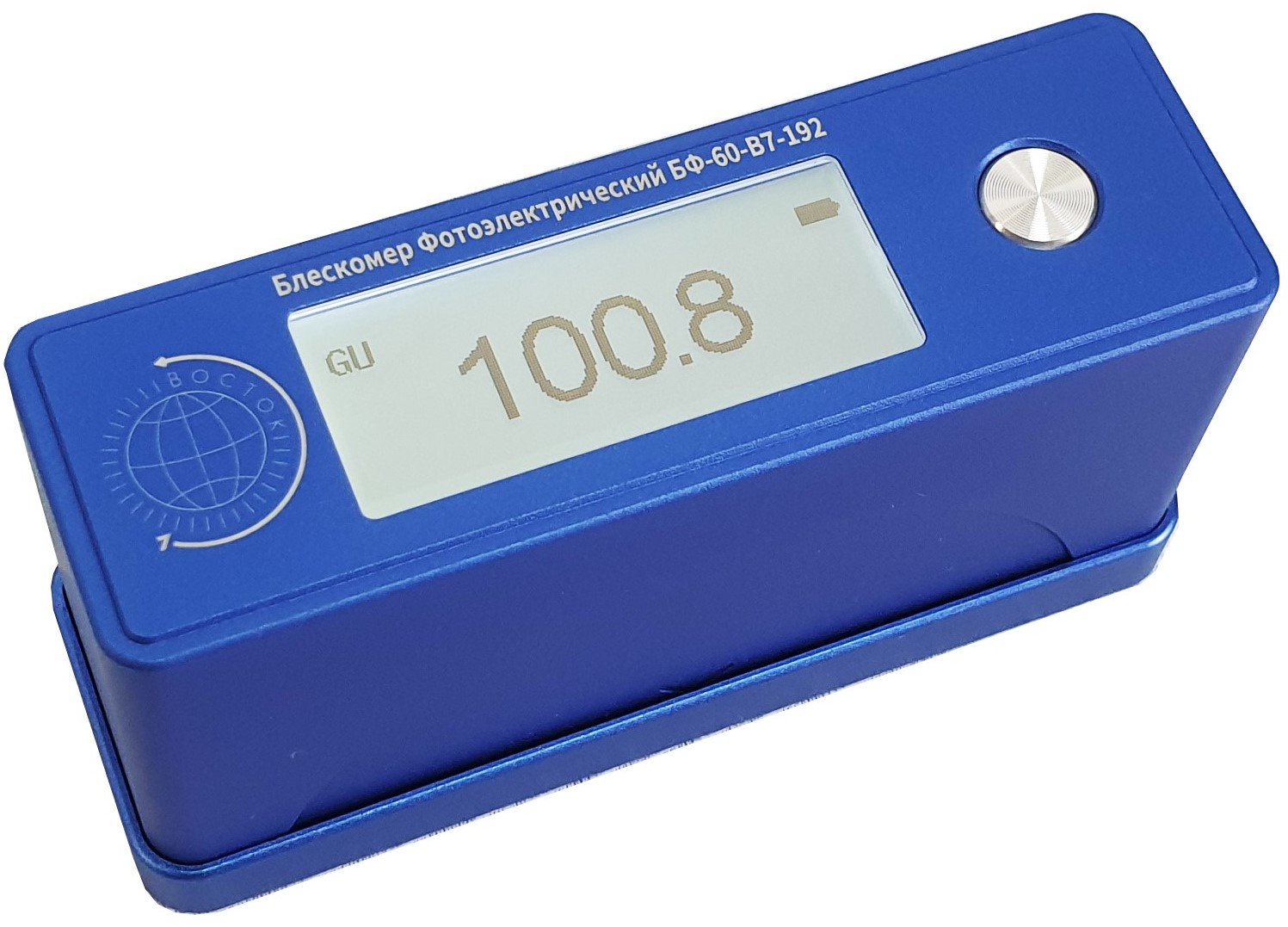

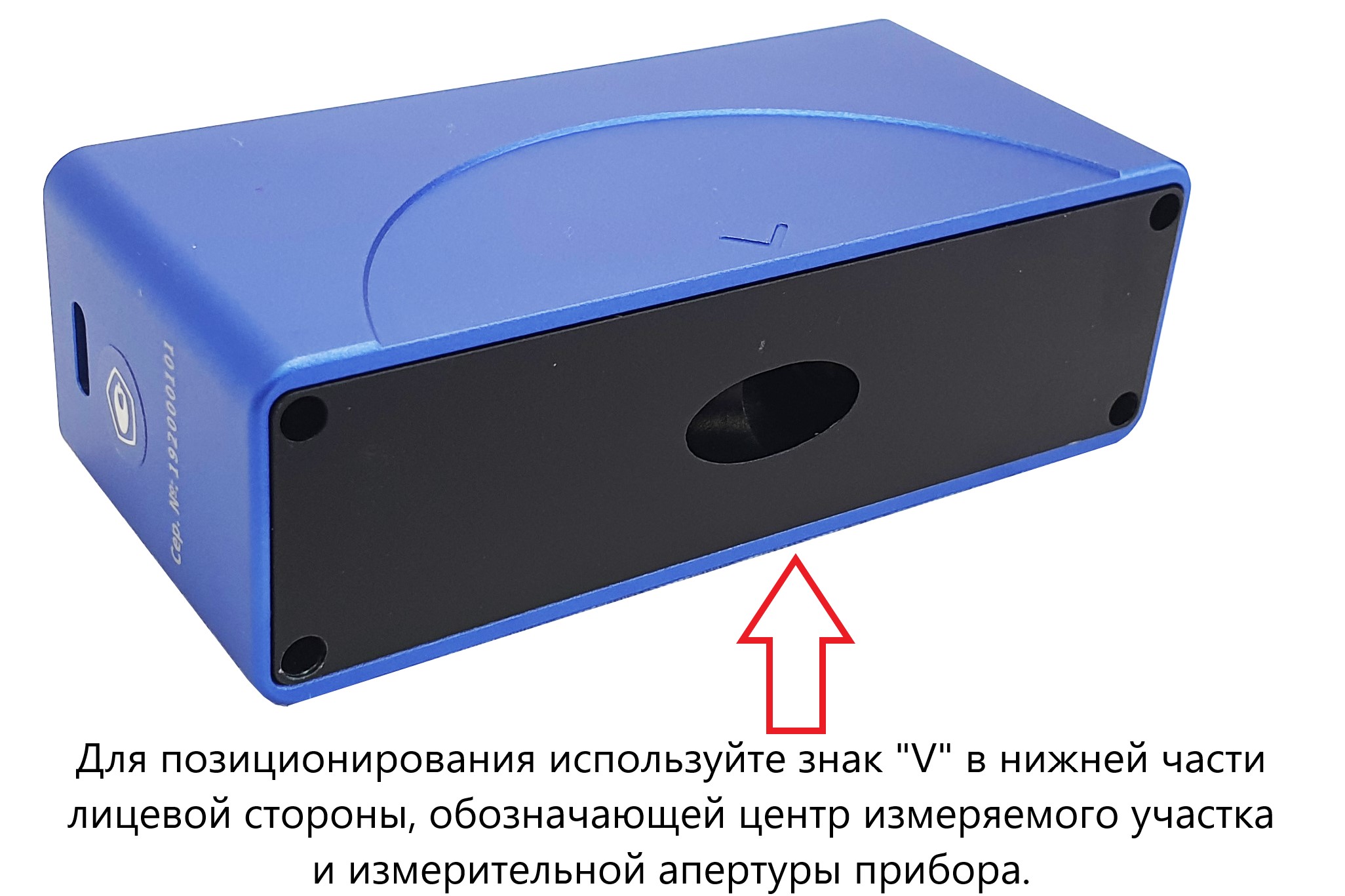

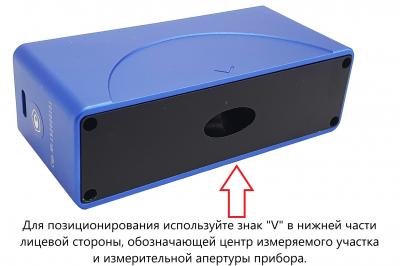

Блескомер модификации БФ-60-В7-192 предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 9x15 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 47x19 мм.

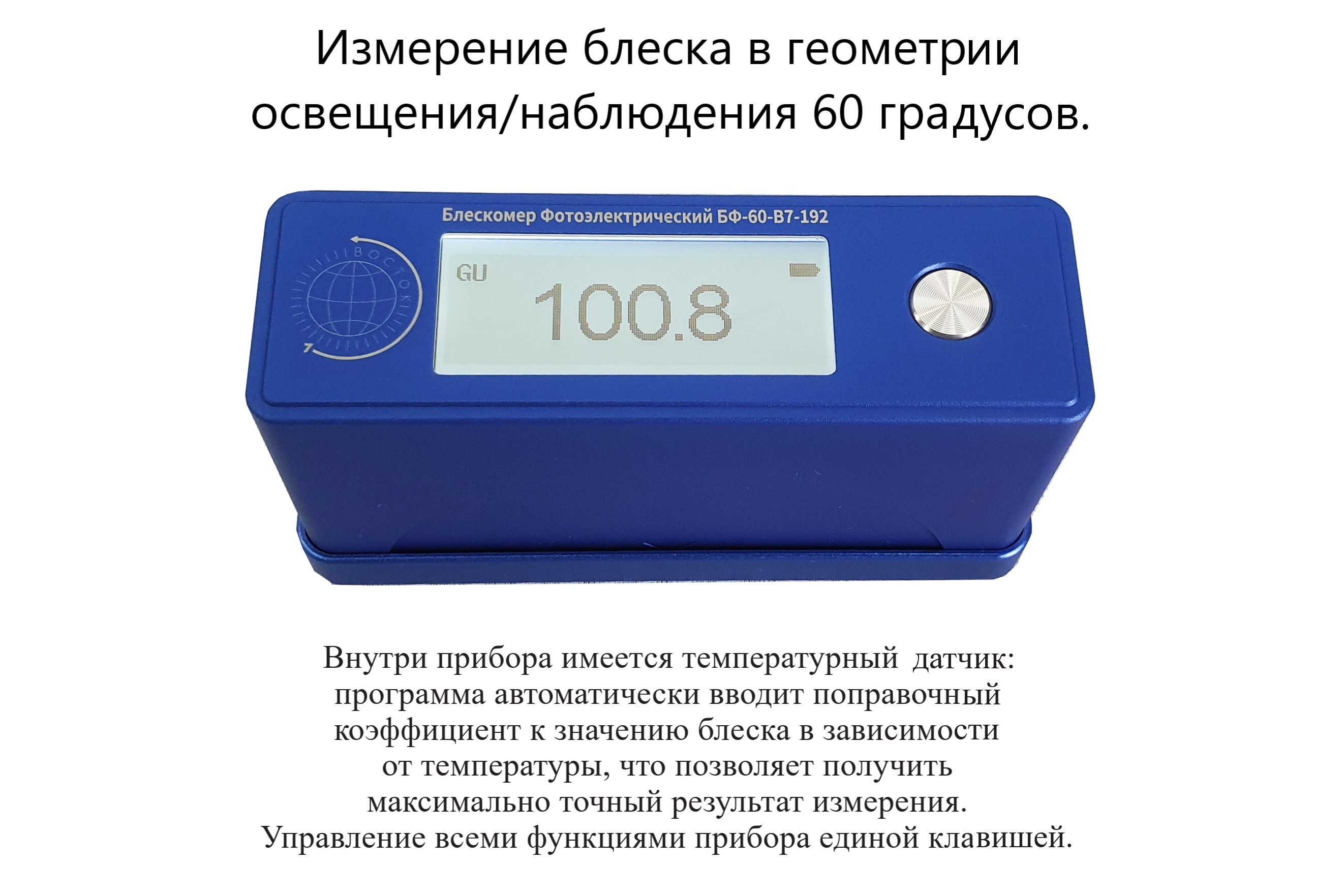

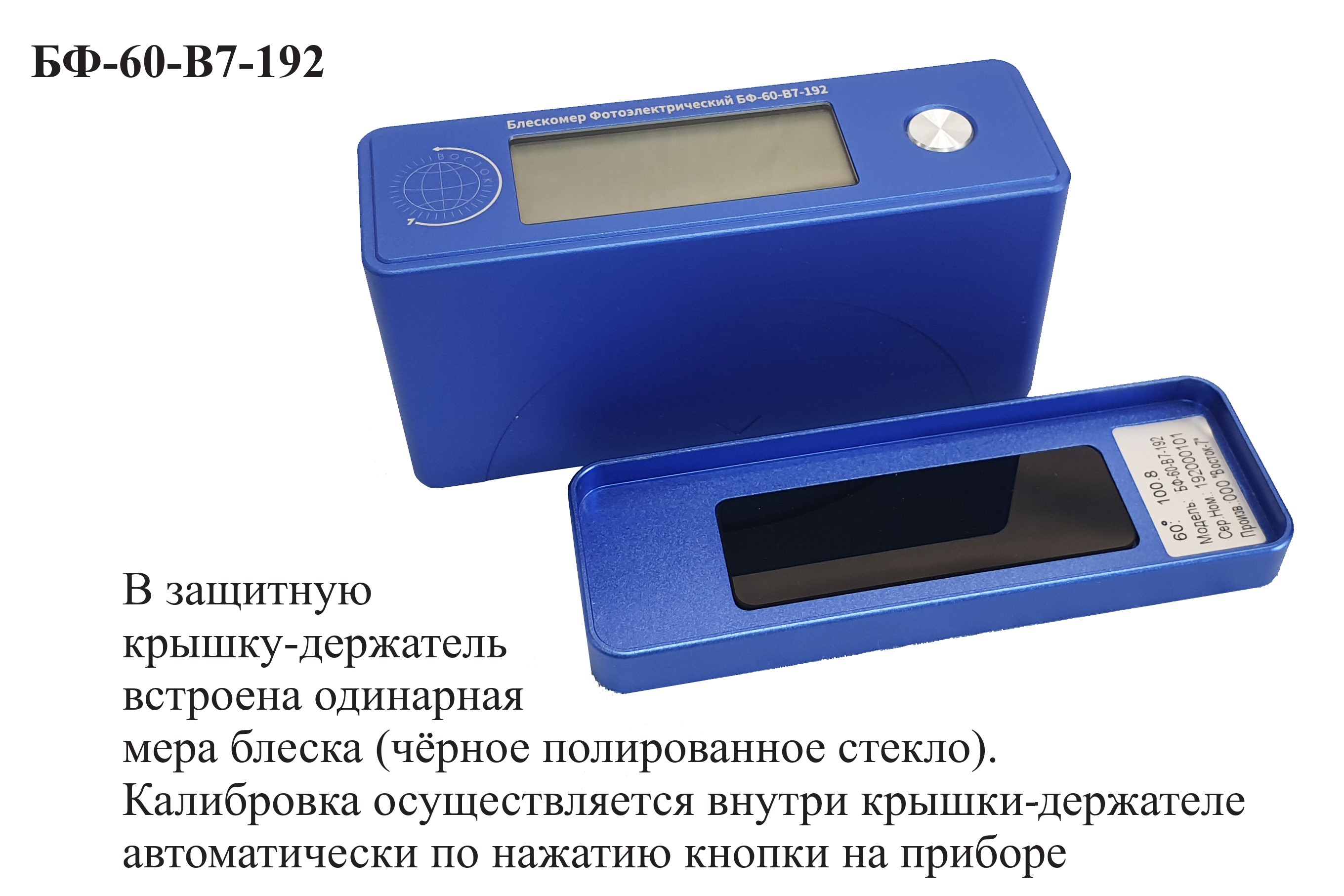

Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режим замеров: сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности с возможностью фиксации результата замера на дисплее, а также специальный режим контроля качества с установкой нижней и верхней границ допустимого диапазона измерений блеска. Уникальная функция – внутри прибора имеется температурный датчик: программа автоматически вводит поправочный коэффициент к значению блеска в зависимости от температуры, что позволяет получить максимально точный результат измерения. Управление всеми функциями прибора единой клавишей. Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Магнит, вмонтированный в крышку, надёжно её фиксирует в заданной ориентации меры блеска для калибровки. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Технические характеристики БФ-60-В7-192:
|
Наименование характеристики |
Значение |
|
Диапазон измерений, единиц блеска:
|
|
|
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
|
|
Дискретность показаний, единиц блеска:
|
|
|
Наименование характеристики |
Значение |
|
Геометрия освещения/наблюдения:
|
|
|
Параметры электрического питания:
|
|
|
Потребляемая мощность, В А, не более |
5 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
160х85х95 |
|
Габаритные размеры в упаковке (длина × ширина × высота), мм, не более |
300х250х95 |
|
Масса, г, не более |
400 |
|
Масса в упаковке, г, не более |
1100 |
|
Рабочие условия эксплуатации:
|
|
|
Наименование характеристики |
Значение |
||
|
Модификация |
БФ-60-ОБЫКНОВЕННЫЙ |
БФ-60-МРАМОР |
БФ-60-ПРЕЦИЗИОННЫЙ |
|
Тип геометрии измерения |
600 |
||
|
Размер измеряемого участка, мм |
8Х16 |
25х50 |
14х28 |
|
Диапазон показаний, единиц блеска (GU) |
0-1000 |
0-199 |
|
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0,4 |
<±1 |
|
|
Режим замеров |
Одиночный и сканирование |
Одиночный и множественный |
|
|
Экран (ЖК-дисплей), мм, не менее |
36х19, чёрно/белый |
44х19, чёрно/белый |
|
|
Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры |
Нет |
Есть |
|
|
Калибровка |
Ручная |
Авто |
|
|
Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) |
Отдельная двойная (1 шт.): из белой керамики и чёрного кварца – мориона |
||
|
Память, к-во замеров |
Нет |
1000 |
|
|
ПО для передачи и работы с данными на ПК |
Нет |
Есть |
|
|
Звуковой сигнал измерения (зуммер) |
Нет |
||
|
Автоотключение прибора, мин. |
1,5 |
||
|
Длительность непрерывной работы, ч |
60 |
||
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114х32х64 |
||
|
Масса, г, не более |
190 |
||
|
Материал корпуса |
Алюминий |
||
|
Срок службы, лет, не менее |
10 |
||
|
Соответствие международным стандартам |
ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
||
|
Соответствие ГОСТ |
ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |
||
|
Наименование характеристики |
Значение |
|||
|
Модификация |
БФ-60-192 |
БФ-60/60-В7 |
БФ-60-В7-60Н |
|
|
Тип геометрии измерения |
600 |
|||
|
Размер измеряемого участка, мм |
9Х15 |
8х16 |
9х15 |
|
|
Диапазон показаний, единиц блеска (GU) |
0-1000 |
0-200 |
0-300 |
|
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
|
<±0,4 |
|
|
|
Режим замеров |
Сканирование |
Одиночный |
||
|
Экран (ЖК-дисплей), мм, не менее |
47х19, чёрно/белый |
74х49, чёрно/белый |
||
|
Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры |
Нет |
Есть |
||
|
Калибровка |
Ручная |
Авто |
Ручная |
|
|
Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) |
Вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
|||
|
Память, к-во замеров |
Нет |
1245 |
1000 |
|
|
ПО для передачи и работы с данными на ПК |
Есть |
|||
|
Звуковой сигнал измерения (зуммер) |
Есть |
|||
|
Автоотключение прибора, мин. |
3 |
1 |
5 |
|
|
Длительность непрерывной работы, ч |
48 |
30 |
8 |
|
|
Габаритные размеры (длина × ширина × высота), мм, не более |
122х45х60 |
136х91х46 |
160х75х90 |
|
|
Масса, г, не более |
300 |
210 |
350 |
|
|
Материал корпуса |
Алюминий |
Пластик |
||
|
Срок службы, лет, не менее |
10 |
7 |
||
|
Соответствие международным стандартам |
ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
|||
|
Соответствие ГОСТ |
ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |
|||
Комплект поставки БФ-60-В7-192:
|
Наименование |
Обозначение |
Количество |
|
Блескомер фотоэлектрический |
|
1 шт. |
|
Установочная (настроечная) мера блеска поверхности |
- |
1 компл. |
|
Тканевая протирочная салфетка из микрофибры |
- |
1 шт. |
|
Футляр - упаковочный кейс |
- |
1 шт. |
|
Защитный чехол-держатель |
- |
1 шт.* |
|
CD диск или флэшка с программным обеспечением и USB кабель |
- |
1 компл.* |
|
Установочная (настроечная) мера блеска поверхности (дополнительная) |
- |
(по заказу) |
|
Элемент питания (аккумулятор или батарея) |
Тип АА |
(по заказу) |
|
Руководство по эксплуатации, объединённое с Паспортом и Методикой поверки |
РЭП.БЛ.13.2023; РТ-МП-163-448-2023 |
1 экз. |
|
* - только для отдельных модификаций согласно техническим характеристикам |
||
|
Вид комплектации |
||
|
||
|
|
|
|
|
|
|
|
|
|
|
|
