Контрольный образец для капиллярной дефектоскопии по ГОСТ 18442-80, класс чувствительности I

Контрольный образец для капиллярной дефектоскопии с искусственным дефектом типа "трещина" длиной 200 мм. Данный образец предназначен для определения качества пенетрантов при проведении капиллярной дефектоскопии в соответствии с требованиями ГОСТ 18442-80 и унифицированной методики ПНАЭГ-7-018-89, произведено в соответствии с 427620-015-4407661-2016.ТУ.

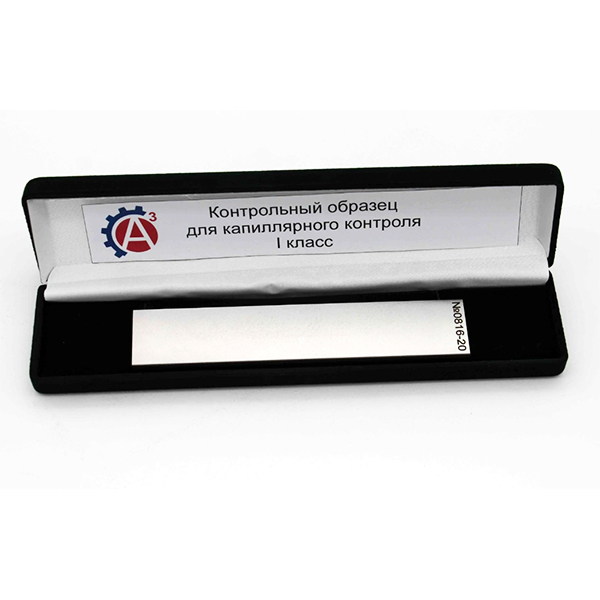

Образец представляет собой металлическую пластину размером 150х30х5 мм, выполненную из стали 40Х13 (по запросу заказчика возможно изготовление из другого типа стали). Пластина имеет одиночную тупиковую трещину длиной более 3 мм, что соответствует пункту 2.1 ПНАЭ Г-7-018-89. Ширина раскрытия трещины, согласно 1 классу чувствительности, составляет менее 1 мкм. Этот параметр для каждого образца определяется с помощью растрового сканирующего электронного микроскопа на этапе производства, при соответствующем увеличении. Глубина трещины определяется на поперечных шлифах образцов-свидетелей из той же партии.

Ресурс использования образца при соблюдении условий очистки и хранения:

• Люминесцентный набор: 120 циклов.

• Цветной набор: 60 циклов.

Порядок работы с образцом:

1. Очистка рабочей поверхности образца от загрязнений может быть выполнена одним из следующих способов:

   • Механически — протирка влажной тканью.

   • Химически — очистка водяными или органическими растворителями.

   • Ультразвуковая очистка — применение органических растворителей, воды или водных растворов химических соединений в ультразвуковой ванне.

2. Нанесение пенетранта на образец:

   • Способ погружения — образец погружается в емкость с пенетрантом.

   • Нанесение кистью — предпочтительно использовать мягкую кисть с острым концом.

   • Распыление — с помощью аэрозольного баллона, ручного распылителя или электрического пистолета с нагнетателем.

3. Ожидание времени для проникновения пенетранта в трещину (обычно не менее 30 минут). Время проникновения зависит от типа пенетранта и температуры окружающей среды. Если указаны временные интервалы, то при работе вблизи нижнего предела температур рекомендуется использовать более длительные интервалы.

4. Удаление пенетранта с поверхности образца. Если пенетрант не удален полностью, на образце может остаться фон, что усложнит выявление трещины. Удаление может быть произведено:

   • Протиркой влажными салфетками или щетками, в некоторых случаях с использованием очищающего состава.

   • Промыть в воде или в специальном очищающем растворе, если это предусмотрено инструкцией производителя.

   • Промывание в ультразвуковой ванне.

5. Нанесение проявителя для выявления индикаторного рисунка трещины:

   • Распыление жидкого проявителя.

   • Нанесение порошкообразного проявителя с помощью воздушной взвеси.

   • Нанесение кистью или щеткой.

   • Кратковременное погружение образца в жидкий проявитель.

6. Ожидание проявления капиллярного рисунка трещины (обычно от 5 до 20 минут). Время проявления зависит от типа пенетранта и класса чувствительности: чем меньше величина раскрытия трещины, тем больше время проявления.

Порядок хранения образца:

1. Очищенный образец не следует трогать руками. Для предотвращения загрязнений его следует хранить в упаковочном футляре.

2. После каждого использования образец необходимо очистить и промыть под струей воды или в ультразвуковой ванне.

3. Рекомендуемый режим очистки:

   • Выдержка в ацетоне не менее 2 часов.

   • Очистка в ультразвуковой ванне с водой не менее 10 минут.

4. Если образец использовался более 3 дней, а удаление проявителя не было проведено вовремя, рекомендуется выдержать его в ацетоне не менее 24 часов.
