Контрольный образец для проверки чувствительности дефектоскопических материалов КОДМ-А3

Контрольный образец КОДМ-А3 предназначен для проверки качества дефектоскопических материалов, а также для определения чувствительности при проведении капиллярного контроля. Он также используется при обучении и аттестации специалистов в области неразрушающего контроля (НК).

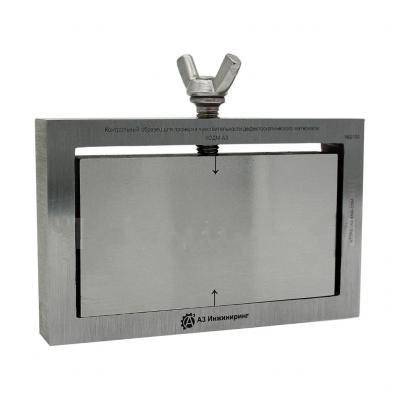

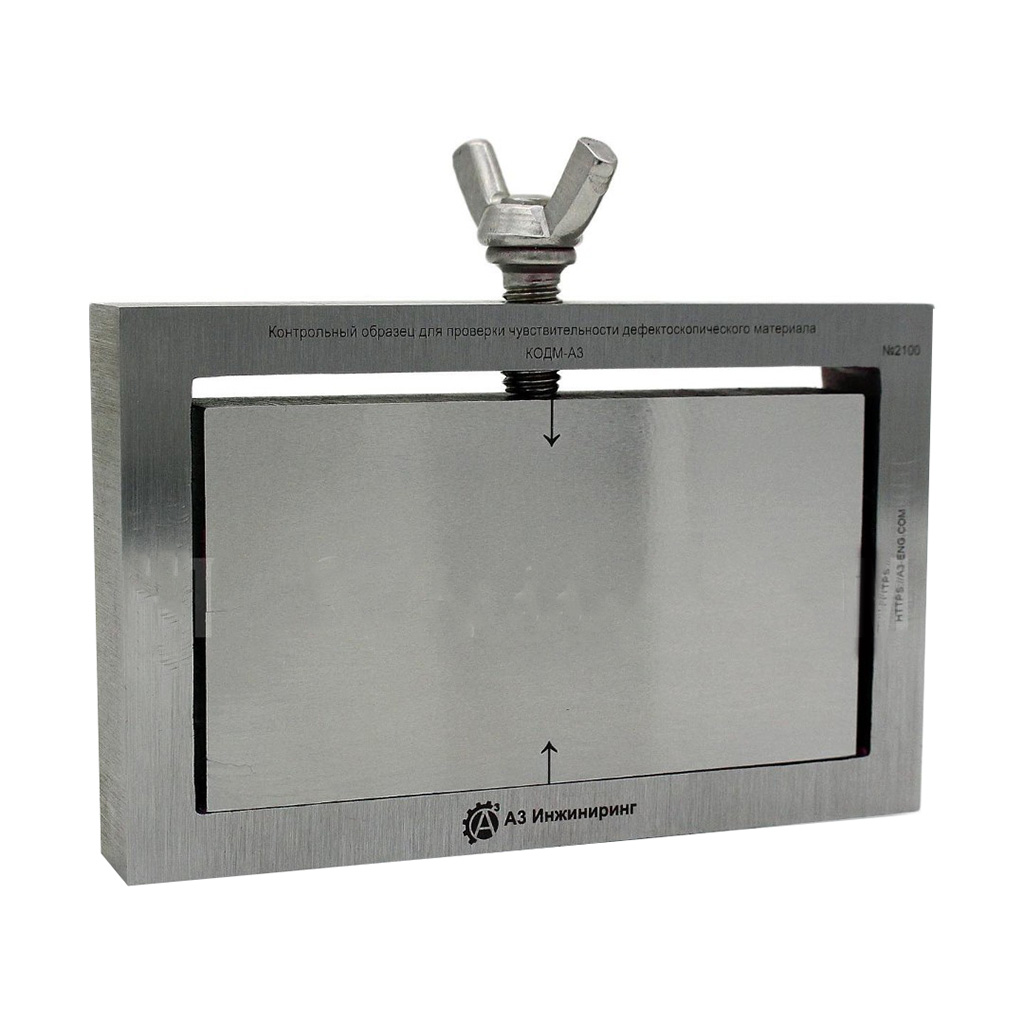

Образец представляет собой рамку из коррозионностойкой стали, в которой закреплены две пластины и щуп. Шероховатость контактных поверхностей пластин, притертых друг к другу и между которыми установлен щуп, не должна превышать 0,32 мкм (по ГОСТ 2789-73). Шероховатость других поверхностей пластин — не более 6,3 мкм.

Клиновидная трещина между эталонными пластинами формируется щупом соответствующей толщины. Каждая из эталонных пластин имеет лазерную маркировку, что исключает их неправильную установку.

Образец изготовлен в соответствии с требованиями РДИ 38.18.019-95.

Порядок работы с этим образцом подробно описан в РДИ 38.18.019-95 и практически не отличается от работы с обычным образцом для капиллярного дефектоскопирования, который имеет одну тупиковую трещину фиксированного размера.

Основное преимущество данного образца заключается в его длительном сроке эксплуатации. Благодаря конструкции, позволяющей полностью удалять пенетрант (например, с помощью промывки отдельных частей в ацетоне), срок службы образца при правильной эксплуатации практически не ограничен.

Таблица соответствия классов чувствительности по ГОСТ 18442-80 с толщиной щупов контрольного образца:

Технические характеристики образца:

Комплект поставки:

• КОДМ-А3
• Набор щупов N2 L=70
• Сертификат о калибровке
• Упаковка
