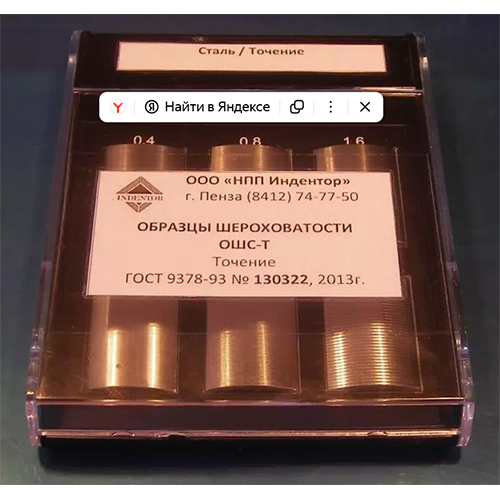

Образцы шероховатости точение ОШС-Т (сталь)
Образцы для сравнения шероховатости предназначены для определения шероховатости поверхности объекта контроля путём сравнения с образцами, имеющими известные значения шероховатости. В зависимости от типа обработки поверхности и объема требований к выполнению различных технологических операций, требуются наборы образцов с разнообразными типами обработки и номинальными значениями шероховатости. Наша компания производит образцы в соответствии с ГОСТ 9378-93.
Отличительные особенности:
Образцы шероховатости изготовлены в соответствии с ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнительные). Общие технические условия».
На каждом комплекте образцов имеется маркировка, соответствующая номинальным значениям шероховатости Ra для каждого образца в комплекте.
Параметры изготовления образцов, входящих в комплект, указаны в Таблице 1.
Форма образцов: плоские пластины.
Материал образцов: сталь.
Номинальные значения шероховатости образцов, входящих в комплект, приведены в Таблице 2.
Таблица 1
Способ обработки
Форма образца
Условное обозначение способа обработки
Расположение неровностей
Описание
Условное обозначение
Точение
Цилиндрическая выпуклая
Т
Прямолинейное
Таблица 2
№ образца
Номинальное значение параметра Rа, мкм
1
0.8
2
1.6
3
3.2
4
6.3
Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.
Правила эксплуатации и хранения:
Не допускаются сильные удары или падения образцов шероховатости, чтобы избежать повреждений.
Температура рабочего помещения во время измерений должна быть в пределах (20 ± 15)˚С.
Относительная влажность воздуха не должна превышать 80% при температуре 25˚С.
В окружающей среде не должно быть агрессивных газов и паров.
При транспортировке и хранении необходимо соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортировка и хранение».
Подготовка к работе:
Перед использованием обязательно ознакомьтесь с паспортом устройства.
Перед началом работы образцы необходимо тщательно промыть в чистом бензине и протереть сухим чистым полотенцем.
Для выполнения операции сравнения поверхностей следует обеспечить достаточное освещение.
Шероховатость поверхности проверяемого изделия можно сравнивать только с образцами, которые соответствуют по виду обработки, форме и материалу.
Сравнение шероховатости поверхности следует производить визуально или при помощи ощупывания пальцами. Использование твердых предметов, особенно металлических, для ощупывания строго запрещено, чтобы избежать механических повреждений.
Для оценки шероховатости тонко обработанных поверхностей рекомендуется использовать лупу или микроскоп.
После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и обработать антикоррозийным составом. Следует помнить, что коррозия искажает поверхность и затрудняет проведение сравнительной оценки.
