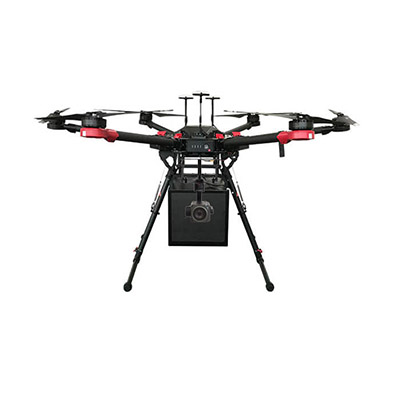

JI Matrice 600 Pro с боксом для перемещения/сброса груза и с DJI Zenmuse Z30

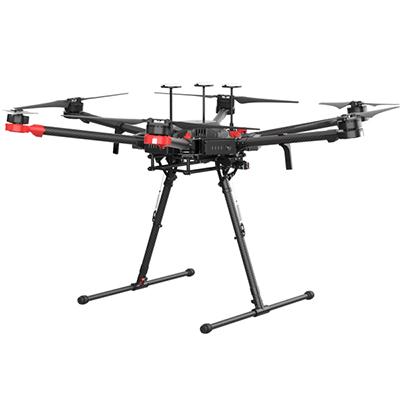

Полетная платформа Matrice 600 Pro (M600 Pro) унаследовала все преимущества предыдущей модели M600 и получила улучшенные полетные характеристики и грузоподъемность. На сборку не понадобится много времени, а благодаря модульному дизайну добавлять комплектующие не составит труда.

M600 Pro оснащен по последнему слову техники: полетный контроллер А3 Pro, система передачи видеосигнала Lightbridge 2, интеллектуальные аккумуляторы и система управления электропитанием. Дрон M600 Pro cовместим с камерой DJI Zenmuse Z30 и коробом для перевозки/сброса груза является отличным решением для доставки особо важного груза в труднодоступные места.

Модульный дизайн делает Matrice 600 Pro готовой к использованию за считанные минуты. Защищенная от пыли силовая установка упрощает обслуживание, активное охлаждение моторов обеспечивает надежную работу в течение длительного времени. Все камеры и подвесы серии Zenmuse имеют полную совместимость, включая новый Z30 c 30х увеличением. Максимальная нагрузка до 6 кг, позволяет летать с подвесом Ronin-MX и всей линейкой камер от Micro 4/3 до RED Epic.

Умная безопасность в полете

Matrice 600 использует “умные” синусоидно-волновые регуляторы оборотов, которые работают точно, безопасно и эффективно, в то время как система A3 PRO является самоадаптирующейся под нагрузку системой. A3 PRO может быть доукомплектован D-RTK GNSS для увеличения точности.
D-RTK GNSS продаются отдельно.

A3 Pro

В А3 Pro используюется модульная система 3х приемников и дополнительные датчики IMU, а также диагностические алгоритмы, которые сравнивают данные с каждого датчика в реальном времени для повышения точности и отслеживания ошибок, повышая стабильность полета Matrice 600.

D-RTK GNSS

A3 GNSS может быть улучшена до сантиметровой точности. Используя 2 антенны она является более точной, чем компас, и имеет способность противостоять помехам и наводкам от металлических конструкций.

Увеличенное время полета и дальность передачи данных

Matrice 600 PRO имеет большое время полета и систему дальней передачи данных (до 5 км), ультра низкую задержку для точной съемки видео. Используя 6 маленьких умных аккумуляторов DJI, M600 PRO может быть отправлен куда угодно. Обновленная система управления питанием и мощная плата разводки позволяет включать все 6 аккумуляторов нажатием одной кнопки и позволяет системе оставаться в воздухе даже при отказе одной батареи.

Профессиональная передача HD видео

DJI Lightbridge 2 разрабатывался с нуля для того, чтобы предоставить возможности профессионального вещания с высокой частотой кадров. USB, mini-HDMI и 3G-SDI порты поддерживают видео выход до 1080p/60fps и вещательный стандарт 720p/59.94fps и 1080i/50fps.

Matrice 600 Pro поддерживает приложение DJI GO и новый DJI Assistant 2, давая возможность наблюдать HD картинку в реальном времени, состояние аккумуляторов, силу сигнала, и многое другое. DJI GO также являетcя контрольным центром для камеры, давая доступ к управлению выдержкой и диaфрагмой, чувствительностью, переключением фото и видео режимов на любых камерах серии Zenmuse X, а также контроль фокуса и диафрагмы на камерах Zenmuse X5 и X5R. Новый DJI Assistant 2 поддерживает обновление прошивки и новую систему Ground Station, которая имеет встроенный симулятор.

Отличительные особенности:

• Максимальная дальность полета до 5 км
• Способен выдерживать до 6 кг полезных нагрузок и совместим с линейкой камер и стабилизаторов DJI Zenmuse. Дрон можно установить трехосевой стабилизатор Ronin-MX и целый ряд камер: от моделей стандарта Микро 4:3 до многоцелевых RED Epic
• Максимальное время полета 38 минут
• Защита от пыли
• Электродвигатели активно охлаждаются во время полета, что гарантирует надежную работу силовой установки в течение долгого времени. M600 Pro совместим с линейкой камер и стабилизаторов DJI Zenmuse
• Благодаря технологии DJI Lightbridge 2, mini-HDMI и 3G-SDI гексакоптер M600 Pro способен передавать видео в разрешении Full HD (1080p) с частотой до 60 кадров в секунду
• Благодаря адаптивному алгоритму управления каналами беспроводной связи Lightbridge 2 способен передавать видео в стандартном для телевидения формате 720p при 59,94 кадрах/с и 1080i при 50 кадрах/с на большое расстояние с минимальной задержкой сигнала
• Система питания Matrice 600 Pro включает в себя 6 аккумуляторов, объединённые одной платой распределения питания. Благодаря этому дрон будет продолжать полет даже если один из аккумуляторов выйдет из строя. Аккумуляторы M600 Pro обеспечивают стабильность и безопасность полета и упрощают техобслуживание
• Для настройки коптера используются приложения DJI GO 4 и DJI Assistant 2, а для создания полетных заданий можно использовать DJI GS Pro
• Гексакоптер M600 Pro совместим с комплектами разработчика ПО (SDK) для ПК и мобильных устройств от DJI (Onboard SDK и Mobile SDK). Все это позволяет специалистам различных областей адаптировать полетную платформу под свои нужды
• Возможность подключения дополнительных приводов и датчиков от DJI (в том числе системы обхода препятствий Guidance, модулей D-RTK GNSS и других компонентов) благодаря наличию параллельных портов CAN и API
• Дрон оснащен системой D-RTK GNSS, которая позволяет получить данные о местоположении дрона с точностью до 1 см даже в условиях магнитных помех

Технические характеристики DJI Matrice 600 Pro:

Параметры рамы:

• Диагональный размер: 1133 mm

Габариты гексакоптера:

• 1668 mm x 1518 mm x 759 mm (в разложенном виде)
• 640 mm x 582 mm x 623 mm (в сложеном виде)
• Размер упаковки: 620 mm x 320 mm x 505 mm
• Количество аккумуляторов: 6 штук
• Вес (с шестью TB47S аккумуляторами) 9.1 kg
• Вес (c шестью TB48S аккумуляторами) 9.6 kg
• Макс взлетный вес: 5.1 kg

Полетные характеристики:

• Точность удержания (P-Mode, включен GPS) Вертикально: ±0.5 m, горизонтально: ±1.5 m
• Максимальная угловая скорость Pitch: 300°/s, Yaw: 150°/s
• Максимальный угол наклона 25°
• Максимальная скорость подъема 5 m/s
• Максимальная скорость спуска 3 m/s
• Максимальная устойчивость ветра 8 m/s
• Максимальная высота взлета над уровнем моря 2500 m
• Максимальная скорость полета 18 m/s (без ветра)
• Время висения (с шестью TB47S аккумуляторами) *без нагрузки: 35 min, 6 kg нагрузка 16 min
• Время висения (с шестью  TB48S аккумуляторами) *без нагрузки: 40 min, 5.5 kg нагрузка: 18 min

* Время висения при полете на 10м высоте над уровнем моря, без ветра, при посадке на 10%.

Силовая установка:

• Модель моторов: DJI 6010
• Модель пропеллеров: DJI 2170
• Полетный контроллер: DJI A3 Pro

Разное:

• Поддерживаемые подвесы:
• Zenmuse X3; Zenmuse X5 series; Zenmuse XT; Ronin-MX; Zenmuse Z15 series HD gimbals: Z15-A7, Z15-BMPCC, Z15-5D III, Z15-GH4
• Складные шасси: в комплекте
• Рабочие температуры: -10° до 40°C

Зарядное устройство:

Модель: A14-100P1A
Вольтаж: 26,3В
Мощность: 100вт.

Пульт управления:

• Рабочие частоты
  5.725 GHz to 5.825 GHz
  2.400 GHz to 2.483 GHz
• Максимальная дистанция передачи сигнала
  FCC: 5 км
  CE: 3.5 км
• EIRP
  10 dBm @ 900 M
  13 dBm @ 5.8 G
  20 dBm @ 2.4 G
• Видео выходыHDMI, SDI, USB
• Совместимость с 2мя пультами
  Пилот-оператор системы управления
• Держатель мобильных устройств
  Поддерживает смартфоны и планшеты
• Выходная мощность 9 W
• Рабочие температуры-10° до 40° C
• Температуры хранения
  менее 3 мес:-20° до 45°
  более 3 мес: 22° до 28°
• Температура зарядки от 0° до 40°C
• Аккумулятор 6000 mAh, 2S LiPo
• Макс размер планшета 170 мм

Аккумулятор (стандартный)

• Модель TB47S
• Емкость 4500 mAh
• Вольтаж 22.2 V
• Тип LiPo 6S
• Мощность 99.9 Wh
• Вес 595 g
• Рабочие температуры -10°до 40°C
• Температура хранения
  менее 3 мес:-20° до 45°C
  более 3 мес: 22° до 28°С
• Температура зарядки 5° до 40°C
• Макс. мощность зарядки 180 W

Аккумулятор (дополнительный)

• Модель TB48S
• Емкость 5700 mAh
• Вольтаж 22.8 V
• ТипLiPo 6S
• Мощность 129.96 Wh
• Вес 680 g
• Рабочие температуры 14° to 104° F (-10° to 40° C)
• Температура хранения
  менее 3 мес:-20° до 45°C
  более 3 мес: 22° до 28°С
• Температура зарядки 41° to 104° F (5° to 40° C)
• Макс. мощность зарядки 180 W

DJI Zenmuse Z30

DJI представляет новое многофункциональное решение для индустриальных многороторных платформ – камеру DJI Zenmuse Z30 c 30-кратным оптическим зумом, 21,3 Мп сенсором, автофокусом и высокоточной механико-цифровой стабилизацией. Камера предназначена для квадрокоптера DJI Matrice 100 и гексакоптера DJI Matrice 600. Видеокамера Zenmuse Z30 установлена на трёхосевом подвесе и крепится к мультикоптерам через универсальный разъем. Используя 30х оптическое и 6х цифровое увеличение, новая камера способна приближать объекты в 180 раз.

Особенности DJI Zenmuse Z30:

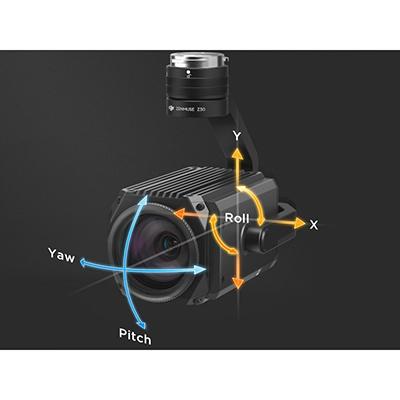

Стабилизация



Мощное увеличение означает, что любое движение влияет на качество изображения, и потому стабильность камеры имеет первостепенное значение. Передовые технологии позволили DJI достичь точности стабилизации подвеса в пределах 0,01° и аналогичную точность управления.





Увеличение по нажатию



С технологией TapZoom для начала сбора визуальных данных достаточно одного нажатия, что позволит навести камеру на предмет исследования. Zenmuse Z30 автоматически отрегулирует фокусное расстояние и даст увеличенное изображение, сделав самые мелкие детали видимыми в течение нескольких секунд.



Применение

Исследование вышек сотовой связи

Пилот мультикоптера, оснащенного Zenmuse Z30, может транслировать собранные данные инженерам, находящимся в любой точке мира. Благодаря прямой трансляции пилоты и инженеры могут работать совместно и быстрее выявлять неполадки.

Исследование ветровых установок

Благодаря Zenmuse Z30 вы можете находиться на расстоянии и при этом видеть состояние основных компонентов установки в мельчайших подробностях. Рядом с установками нередко бывают сильные порывы ветра, влияющие на работу мультикоптеров. Работа на расстоянии позволяет избежать столкновения. Улучшенные функции отслеживания облегчают управление мультикоптером, поскольку ветровая установка автоматически находится в центре кадра. Сложности одновременного управления моделью и камерой полностью исключены. С функцией Point of Interest (Точка фокуса) вы можете настроить полет таким образом, чтобы мультикоптер летал вокруг установки на установленном расстоянии, и одновременно можете смотреть HD-трансляцию в режиме реального времени.

Тушение пожаров

Для планирования операции пожарным крайне важно иметь точную информацию. Использование мультипкоптера с Zenmuse Z30 позволит спасательной группе увеличить скорость работы и повысить качество собранных данных. При стандартном фокусном расстоянии Zenmuse Z30 имеет широкий угол и обеспечивает полный обзор места происшествия. Если необходимо детальное изображение, функция TapZoom позволяет мгновенно увеличить картинку выбранной местности.

Технические характеристики Zenmuse Z30:

• Название: Zenmuse Z30
• Размеры: 152 × 137 × 61 мм
• Вес: 549 г

• Контролируемый диапазон: ±0,01°
• Крепление: съемное
• Рабочий диапазон угла: наклон: +30° до -90°; поворот: ±320°
• Механический диапазон: наклон: +50° до -140°; поворот: ±330°, крен: +90° до -50°
• Максимальная скорость: наклон: 120°/с, поворот: 180°/с

• 30x оптическое увеличение
• F1.6 (широкий угол) – F4.7 (теле)
• Скорость увеличения:
• Оптический широкий угол – оптический теле: 4,6 с
• Оптический широкий угол – цифровой теле: 6,2 с
• Цифровой широкий угол – цифровой теле: 1,8 с
• Скорость фокусировки: ∞ – мин фокус: 1,1 с

• Угол обзора: 63,7° (широкий угол) – 2,3° (теле)
• Цифровое увеличение: 6х
• Минимальное рабочее расстояние: 10 мм (широкий угол) – 1200 мм (теле)
• Формат снимков: JPEG
• Формат видео: MOV, MP4
• Рабочие режимы: съемка, запись, воспроизведение
• Режим фотосъемки: один снимок; серийная съемка: 3/5 кадров; таймлапс (2/3/4/7/10 /15 /20/30 с)
• Режим экспозиции: автоматический, ручной, выдержка
• Экспокоррекция: ±3.0 (шаг увеличения – 1/3)
• Режим замера экспозиции: центрально-взвешенный, точечный (по площади 12×8)
• Фиксация автоэкспозиции
• Выдержка: 1/1 – 1/6000 с
• Баланс белого: автоматический, солнечно, облачно, лампы накаливания, ручной (2000 K – 10000 K)
• Видеотитры
• Увеличение по нажатию
• Диапазон увеличения по нажатию: 1-5
• Предотвращение запотевания
• Обтюратор: автоматический, 50 Гц, 60 Гц
• Поддержка PAL / NTSC
• Поддерживаемые SD-карты: micro-SD (SD / SDHC / SDXC). Максимальная емкость: 64 Гб; Class 10, UHS-1
• Поддерживаемый формат: FAT32 (≤32 Гб); exFAT (>32 Гб)
