Представляем новые недорогие двухканальные генераторы сигналов специальной формы Актаком.
В настоящее время новая серия включает четыре модели с максимальной частотой генерации 60 МГц (AWG-4062), 30 МГц (AWG-4032), 20 МГц (AWG-4022), 10 МГц (AWG-4012).
| Модели генераторов | AWG-4012 | AWG-4022 | AWG-4032 | AWG-4062 |
|---|
| Количество каналов |
2 |
| Диапазон частот (синус); |
1 мкГц...10 МГц |
1 мкГц...20 МГц |
1 мкГц...30 МГц |
1 мкГц... 60 МГц |
| Разрешение по частоте |
1 мкГц |
| Диапазон амплитуд (50 Ом) |
0,1 мВпик-пик -10 Впик-пик (≤ 20 МГц)
0,1 мВпик-пик -7,5 Впик-пик (> 20 МГц) |
Разрешение по амплитуде
|
1 мВпик-пик (≥1 Впик-пик)
0,1 мВпик-пик (<1 Впик-пик) |
| Кол-во форм сигналов |
5 стандартных, 50 встроенных, произвольная форма |
| Произвольная форма |
14 бит (канал CHA), 10 бит (канал CHB) |
| 120 Мвыб/с, 4096 точек |
150 Мвыб/с, 4096 точек |
| Модулированные сигналы |
АМ, ЧМ, ФМ, ЧМн, ФМн, SUM, ШИМ (канал CHA) |
| Свипирование |
Да, по частоте (канал CHA) |
| Пачки импульсов |
Да (канал CHA) |
| Сложение каналов |
Да ((канал CHB) |
| Интерфейсы |
USB-device, USB-host, RS-232 |
| Дисплей |
Цветной ЖК, 4.3" TFT, 480 х 272, 65536 цветов |

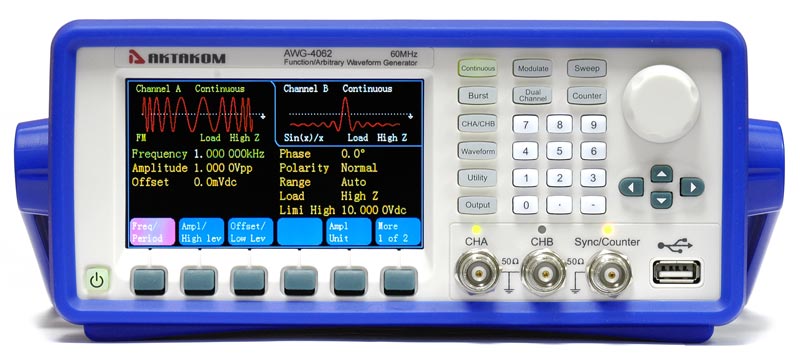

Приборы снабжены большим 4,3" цветным ЖК дисплеем с разрешением 480х272 точек с интуитивно понятным пользовательским интерфейсом.
На передней пали прибора, кроме выходов сигналов CHA и CHB имеется комбинированный выход синхронизации и вход встроенного частотомера, обеспечивающего измерение частоты в диапазоне до 350 МГц. Здесь же расположен и вход USB интерфейса для подключения USB-носителя на который можно записывать созданные сигналы произвольной формы с высоким качеством.
Приведенные характеристики и функциональные возможности новых универсальных генераторов сигналов Актаком AWG-4062, AWG-4032, AWG-4022, AWG-4012 обеспечивают эффективное решение для использования новых генераторов Актаком, как в качестве обучающих приборов, так и в качестве приборов, применяемых в самых различных тестовых и измерительных задачах.
