12.09.2019 - Новые измерители сопротивления АКИП: высокая точность и широкие диапазоны измерений

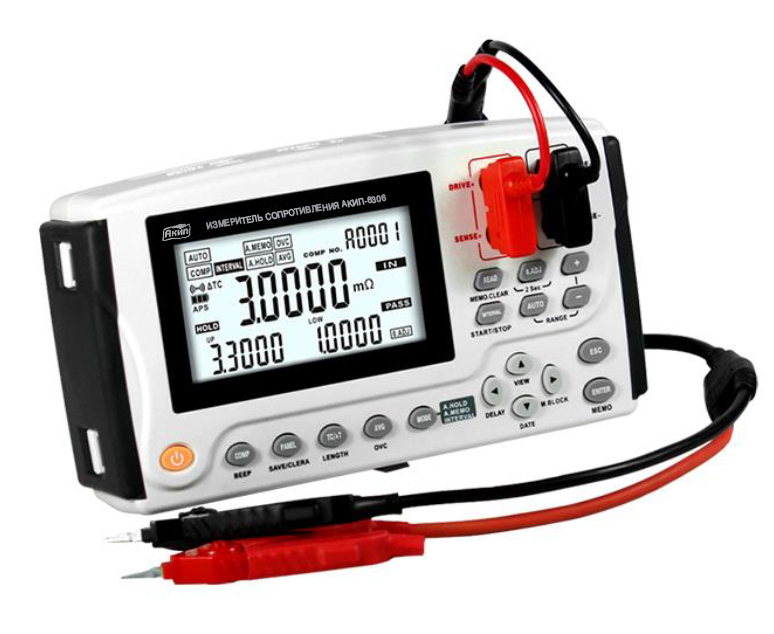

Измеритель сопротивления АКИП-6304Измеритель сопротивления АКИП-6306

Представляем линейку миллиомметров и микроомметров АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306, которые являются прецизионными цифровыми измерителями сопротивления с микропроцессорным управлением, имеют один входной канал (гнезда 4 мм/«мама») и возможность подключить коммутатор на 12 или 24 канала. Новая линейка состоит из одной портативной модели – АКИП-6306 и трех – лабораторных. Максимальное разрешение по сопротивлению от 0,01 мкОм. Диапазоны измеряемых значений: 0,1 мкОм…10 МОм для АКИП-6303 (базовая погрешность ±0,01%), 0,1 мкОм…3 МОм для АКИП-6304 (±0,02%) и 10 мОм … 1 ГОм для АКИП-6305 (±0,01%).

В режиме измерения сопротивления низкоомных (μΩ / mΩ) цепей прибор обеспечивает тестирование образцов материалов, контактов присоединения и переходного сопротивления (металлосвязи) по 4-х проводной схеме измерения с термокомпенсацией. Тест-сигналом является постоянный ток (макс. до 1 А), поддерживается импульсный режим измерений.

Приборы имеют ряд новаций и дополнительных функций по сравнению с подобными моделями СИ:

  • Измерение температуры: -10 …+60 °C (±1 °C) для АКИП-6303/АКИП-6304
  • -10 …+100 °C (± 0,5°C) для модели АКИП-6305
  • Функция использования низкой мощности с уменьшенным уровнем тока 5мкА…1мА/ Uхх ≤ 20 мВ («LP ON» в модели АКИП-6305).
  • Поддержка измерения сопротивления термисторов для АКИП-6304 (опция)
  • Широкий выбор скорости измерения: Fast/ Med/ Slow1/ Slow2 (макс. 2,2 мс - в АКИП-6303/-6305)
  • Цветной TFT-дисплей: 6 ½ разрядов («макс. 1.200.000») в АКИП-6303/-6305, 5 ½ разрядов («макс. 32.000») в АКИП-6304
  • Выход сортировщика компонентов для конвейерных приложений (HANDLER).

В перечне технических возможностей: автовыбор диапазона измерения и ручная установка предела, автоустановка «0»-показаний (Auto-zero), выполнение измерений непрерывно (AUTO) и однократно. Для допусковой сортировки с регулируемой звуковой сигнализацией «High/ In/ LOW» предусмотрен режим «Компаратор» (10 выборок). Новинки поддерживают запись и воспроизведение до 10 профилей настроек параметров. Индикация результата измерений доступна в абсолютных и относительных (%) единицах, а также предусмотрена функция D-измерений (Rel).

Измерители в стандартной комплектации имеют интерфейсы LAN, RS-232 и порт I/O. Обеспечена поддержка стандартных команд управления от внешнего ПК (язык SCPI). Конструкцией предусмотрена возможность выбора конфигурации цифровых выходов (NPN/ PNP).

Число измерительных входов в моделях АКИП-6303 и АКИП-6304 может быть увеличено до 12 или 24 каналов при заказе прибора с опцией внешнего коммутатора (вариант исполнения АКИП-630Х-12кан/ АКИП-630Х-24кан). Аппаратная опция представляет собой подключаемый внешний многоканальный коммутатор (Multiplexer), скорость переключения 1 мс.

Сферы применения измерителей сопротивления АКИП:

  • Измерение резистивных компонентов и объектов (провода и обмотки электромоторов, электромагниты, соленоиды, первичные обмотки, трансформаторы, катушки, дроссели и др.)
  • Тестирование электрических кабелей, анализ металлосвязи (точек присоединения, сопряжения проводов, контакты реле, переключателей, коммутаторов, мест пайки/ сварки)
  • Разработка компонентов и изделий с повышенной тепловой чувствительностью (предохранители, резисторы, нагревательные элементы)
  • Тестирование электропроводных материалов (проводящей резины и пластика, гальванических покрытий и плёнок) при разработке устройств и оборудования
  • Входной контроль элементной базы на производстве, измерения в службах контроля качества готовой продукции



Особенностью портативной модели АКИП-6306 является наличие батарейного питания. Прибор имеет питание от Li-ion аккумулятора (1700 мА*ч) с функцией автовыключения. Предусмотрена возможность питания прибора от батарей 1,5 В (8 шт тип АА/ LR6). Ресурс автономной работы при измерительном токе 1 А составляет ~6-7 часов.

Прибор такжепредназначен для измерения малых и сверхмалых сопротивлений резисторов, шунтов, переключателей, соединителей, контактных пар разъемов постоянным током до 1 А с макс. разрешением 0,1 мкОм. Диапазон измерений 0,1 мкОм – 3 МОм (10 пределов), базовая погрешность ± 0,02%, скорость измерения - 5 изм./с. Измеритель имеет большой монохромный ЖК-дисплей, диагональ 11 см.

Новинка обеспечивает автоудержание результата измерения (Auto-HOLD), имеет функцию предупреждения об опасном напряжении в цепи, защиту от перегрузки, индикацию режимов и состояний. Модель поддерживает сохранение до 9 профилей настроек (запись/ вызов), оснащена интерфейсом USB для связи с ПК и задач программирования.

Измеритель сопротивления АКИП-6306 отличает компактность, надёжность, безопасность (соответствие нормам EN61010-1 /кат IV 20В, EN 61326-1). Массогабаритные параметры: 208 х 52 х 120мм, масса 1,1 кг.

При сопоставимом (с вышерассмотренными моделями) наборе функций и режимов измерений, АКИП-6306 имеет ряд важных отличий и особенностей:

  • Функция корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT).
  • Режим регистратора данных (Logger) с регулируемой выборкой (0,1-99,9 с)
  • Внутренняя память (6000 ячеек), встроенный таймер (дата/ время)
  • Цветной TFT- дисплей, 5 ½ разрядов («макс. 32.000»)

АКИП-6306 использует 4-х проводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик. Прибор обеспечивает коррекцию по температуре, что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения. Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термо-ЭДС или в следствии внутреннего смещения прибора при измерении.

Измерение длины провода (преобразование удельного сопротивления в расстояние)

В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины.

Сферы применения:

  • Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений)
  • Проверка цепей заземления электромобилей и других транспортных средств на электрической тяге (электроприводе)
  • Определение длины кабеля
  • Измерение сопротивления катушек и намоточных изделий (электромоторы, трансформаторы, индукторы и пр.)
  • Тестирование низкоомных цепей везде, где требуется компактность и полная автономность
