09.10.2019 - Отличная комбинация MDO-72000A (AG): цифровой осциллограф, генератор сигналов и анализатор спектра

MDO-72302A

Компания GW Instek (Тайвань) анонсировала выход новой серии комбинированных осциллографов серии MDO-72000A (AG). Модельный ряд серии представлен 6 осциллографами. Все модели, как варианты MDO-72000A, так и MDO-72000AG имеют 2 входных канала (+ вход Ext). Полосы пропускания: 100/ 200/ 300 МГц, максимальная частота дискретизации до 2 ГГц и глубина внутренней памяти до 20 МБ на канал. Отличительная черта линейки MDO-72000AG от MDO-72000A наличие встроенного 2-канального генератора сигналов произвольной формы с диапазоном частот до 25 МГц.

Новое поколение осциллографов MDO-72000A (AG) обеспечивает отображение более реалистичного и достоверного сигнала за счет возросшей скорости выборки системы сбора данных и глубины памяти на каждый канал, а увеличение полосы пропускания отвечает требованиям современных измерительных приложений по анализу высокочастотных сигналов. Исходя из требований приложения доступно выбрать глубину памяти 1К, 10К, 100К 1М или 10М. С одной стороны, малая глубина памяти, соотнесенная с высокой скоростью обновления, позволит наблюдать быстро меняющиеся сигналы (фронты, глитчи). С другой стороны, выбор длинной памяти обеспечит наблюдение малых вариаций формы входного сигнала с целью его максимальной детализации при анализе. Высокая скорость обновления сигнала на экране 120.000 осц/с и минимальное значение К откл = 1 мВ/дел (диапазон усиления по вертикали) позволяют применять новинки для измерения сложных низкоуровневых сигналов, четко отображать захваченные сигналы и наблюдать результаты их измерений.



Поисковая машина

Режим Search/ “поисковая машина”: поиск событий в отображаемом сигнале (среди полученных данных) по условиям заданным пользователем. Каждое найденное событие помечается маркером. Режим обеспечивает быстрый, удобный и исчерпывающий поиск событий (маркированных осциллограмм) для их быстрого сравнения и анализа. Настройка параметров поиска выполняется аналогично настройке параметров запуска. Все параметры поиска (кроме последовательных событий), можно скопировать в настройки запуска и наоборот. Поиск отличается от запусков тем, что вместо уровней запуска для него используются значения порогового уровня измерения.

Найденные события отмечаются в верхнем левом углу, а их общее количество отображается в строке меню над обозначениями программных кнопок. Поиск осуществляется по таким условиям запуска, как фронт (Edge), длительность импульса (pulse width), время нарастания/спада (Rise/Fall), рант (Runt) и последовательные события (Bus). После остановки сбора данных с помощью средств навигации можно перейти к найденным событиям поиска. Органами управления на передней панели серии MDO-72000A обеспечивается масштабирование осциллограммы и перемещение по ней, а также прокрутка строк данных на экране для перехода к интересующим событиям.



Сегментированная память

Вся внутренняя память в функции «Сегментирование» делится на 29.000 блоков (межсегментное время 0,41 мкс). Это позволяет оператору выделить в потоке данных на входе аномальные события из непрерывного полезного сигнала. Пользователь также может применить функцию воспроизведения (Play) для быстрого пролистывания всех осциллограмм сигналов, собранных системой сбора данных. С помощью функции поиска сигнала (waveform search) можно быстро выполнить в памяти поиск искомого сигнала на длительном интервале захвата данных согласно заданных условий запуска. При этом неинформативные сигналы и флуктуации могут не браться во внимание, например, при декодировании последовательных данных, или наоборот, идентифицируются пульсации или выбросы при изучении входных сигналов. После активации функции доступно выбирать интересующие временные блоки и наблюдать форму сигнала в каждом сегменте вращая регулятор настройки «Variable». Таким образом обеспечивается удобство и полнота анализа захваченных данных.



Анализатор спектра

Сравнивая функциональность анализатора спектра следует отметить, что MDO-72000 A (AG) в частотном домене выполняет измерения спектра сигналов от 1 кГц, что является запредельной частотой для измерений в типовом анализаторе, имеющем нижнюю границу диапазона анализа 9 кГц, поэтому новинки могут быть востребованы для задач частотного анализа вибросигналов и звуковых НЧ частот. В режиме анализа спектра подключение сигналов от ВЧ генератора к MDO-72000A осуществляется с помощью кабеля BNC, который поддерживает диапазон максимальной частоты 1 ГГц без проблем в его передаче. Безусловно, при этом есть определенное корреляционное влияние на сигнал в домене времени, но при анализе в частотной области такой тракт не вносит искажений, и не оказывает существенного влияния на результат.

 MDO-72000A (AG) в функции анализатора спектра автоматически выбирает оптимальную частоту дискретизации в зависимости от частотного диапазона сигнала на входе. Необходимые данные для построения спектра также берутся из выборки (т.е. при этом же значении дискретизации входных данных), но при этом скорость обработки намного выше за счет использования процессора семейства Zynq SoC (на монокристалле). Благодаря этому время на построение спектра даже при большом объеме вычислений в MDO-72000А (AG) требуется значительно меньше, чем в традиционном анализаторе.

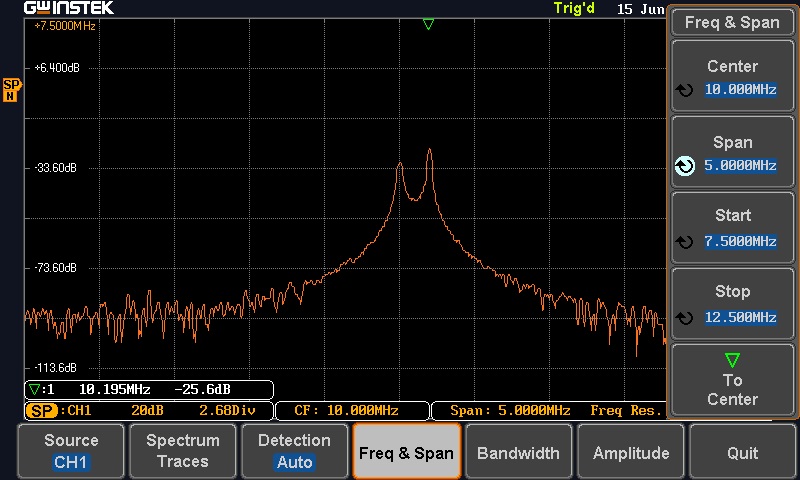

На иллюстрации показан результат спектрального преобразования, выполненного осциллографом MDO-72000А (скриншот экрана) в режиме анализа частотно-манипулированного сигнала (ЧМн/FSK). Параметры ЧМн-сигнала: форма – синус, амплитуда 500 мВп-п, fmax: 10,2 МГц, fmin: 10,0 МГц, скорость модуляции 10 кГц.



Генератор сигналов

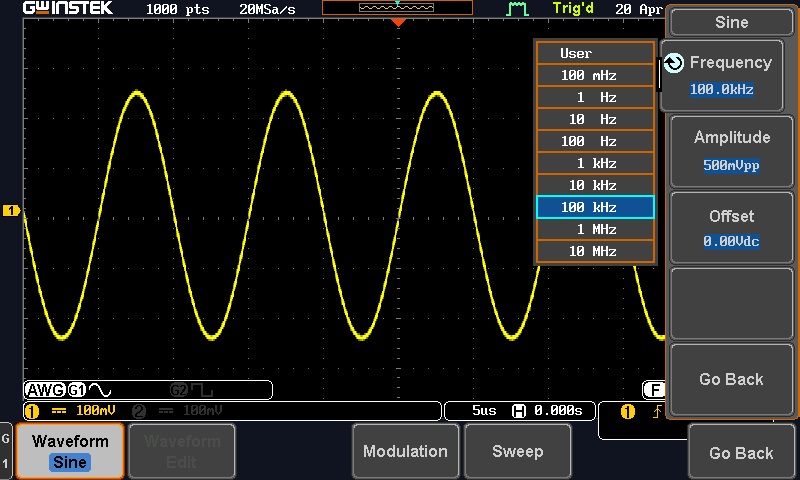

Осциллограф MDO-72000AG имеет встроенный 2-канальный генератор сигналов произвольной формы до 25 МГц (выходы на задней панели) с возможностью выдачи модулированных колебаний. Обеспечивается частота дискретизации 200 МГц, разрешение по вертикали 14 бит, память 16 К. Доступны 13 предустановленных форм выходных сигналов (синус, прямоугольник, импульс, пила, постоянное смещение, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардиоритм/ Cardiac). Предусмотрены функции модуляции AM/ FM/ FSK и качания (ГКЧ).

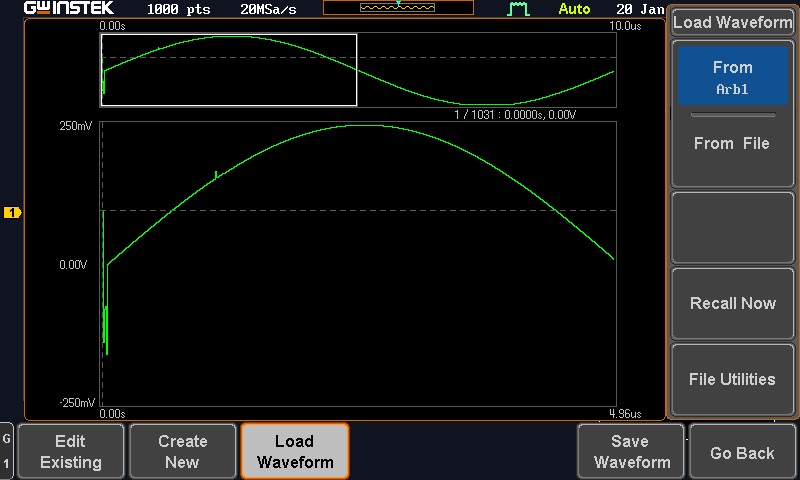

Доступно изменение формы сигнала в меню режима «Нормальный» (текущее выходное колебание) и в функции редактирования Edit. Отредактированные сигналы могут быть сохранены как UAW-файлы для последующего доступа к ним.



Декодирование шин последовательных данных

Технологии и приложения шин последовательной передачи данных в настоящее время широко применяются в разрабатываемых устройствах и дизайне встроенных приложений. Устройства IoT, соединяющие датчики и периферийные компоненты, используют такие шины, как UART, I2C. Быстрая и корректная синхронизация, последующий анализ сигналов таких шин позиционируется как достаточно сложная задача для инженеров-разработчиков. Серия MDO-72000A обеспечивает анализ последовательных шин на длине памяти 20М. Пользователи могут синхронизировать, декодировать и проанализировать сообщения таких часто используемых протоколов передачи последовательных данных, как I2C и UART и шин CAN/LIN, которые сегодня доминируют в автомобильной промышленности и используются в системах бортовой коммуникации транспортных средств.



Цифровой регистратор

Все модели новой серии поддерживают функцию цифрового регистратора. Это позволяет использовать MDO-72000А (AG) как 2-канальный регистратор данных (низкоскоростной оцифровщик) и сэкономить деньги, в том случае если перед клиентом стоит задача организации длительной регистрации сигнала/процесса. Например, это такие приложения как регистрация изменений напряжения источника питания (флуктуаций на шине), запись показаний сигнальных датчиков (сенсоров) и др.

Функция цифрового регистратора данных имеет возможность задания времени записи и интервала выборки. Длительность записи регулируется оператором в диапазоне времени от 5 минут до 1000 часов, а минимальный интервал выборки при регистрации составляет 2 секунды. Также может быть выбран тип данных (форма/ Waveform или отсчеты/ CSV) для каждого канала. Данные сохраняются на подключаемый USB-накопитель, во внутреннюю память MDO-72000A (32 МБ) или на удаленный ПК при помощи соединения по LAN интерфейсу.

Удобный пользовательский интерфейс осциллографов MDO-72000А, а также реализованное в них меню анализатора спектра и генератора СПФ (для моделей- «AG») обеспечат их успешное применение в таких измерительных приложениях, как, инженерный дизайн и промышленное производство, испытания с целью моделирования различных схем РЭА, а также в сфере науки и образования. С точки зрения поддерживаемых тестовых приложений новая серия универсальна, поэтому она может быть рекомендована для использования в электронных экспериментах учебных программ профессиональных школ и технических университетов.



Параметры ЧМн-сигнала









Модели: MDO-72102A, MDO-72102AG, MDO-72202A, MDO-72202AG, MDO-72302A, MDO-72302AG
