Указатель повреждения изоляции кабелей УПИК

  • УПИК

    /images/all/3/10064/big/img_5.jpg

    jijijij

    Указатель повреждения изоляции кабелей УПИК
  • УПИК

    /images/all/3/10064/big/img_14.jpg

    УПИК

    УПИК
  • УПИК

    /images/all/3/10064/big/img_16.jpg

    1

    УПИК
  • УПИК

    /images/all/3/10064/big/img_18.jpg

    1

    УПИК

ЦЕНА: 75 900 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 02343
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 807.54KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ТУ 5221-059-12719185-2015



Указатель повреждения изоляции кабелей УПИК (высоковольтный мегомметр) предназначен для:



  • проверки целостности изоляции относительно земли в установках с номинальным напряжением от 220 В до 15кВ;
  • определения вида повреждений («Заплывающий пробой», «Короткое замыкание»);
  • нахождения дефектного кабеля (выделения направления);
  • проведения контроля вновь проложенных линий;
  • измерения сопротивления нагрузки при различных величинах напряжения на ней.



Указатель позволяет подавать на исследуемые объекты заданное постоянное напряжение в диапазоне от 1 кВ до 15 кВ и определять величину тока утечки и сопротивление изоляции при выбранном испытательном напряжении относительно земли.



Указатель УПИК обладает достаточной мощностью для проверки изоляции длинных силовых кабелей (несколько километров) с сопротивлением утечки до 1мА при испытательном напряжении до 15кВ.



УПИК может эксплуатироваться как в полевых, так и в лабораторных условиях.



Технические характеристики:



Напряжение выхода, стабилизированное,
холостой ход, не менее, кВ
при токе нагрузки до 1,2мА, не менее, кВ

15±5%
10
Выходное напряжение стабилизировано, имеет положительную полярность относительно цепи
заземления и может устанавливаться с шагом 1 кВ в диапазоне,  кВ
1÷15
Ток утечки может составлять при выходном напряжении 10 кВ, не более, мА    1
Время установки максимального испытательного напряжения 15 кВ на кабеле с емкостью
относительно земли до 1 мкФ составляет, не более, сек.
10
Время снятия остаточного заряда после проведения измерения  при емкости в линии
относительно земли до 1 мкФ составляет, не более, сек.
10
Диапазон определения тока утечки в проверяемой цепи, мкА 0÷5000
Вычисление общего сопротивления обследуемой изоляции относительно земли автоматическое
Объем памяти для результатов измерения 10
Питание – автономное (от аккумулятора), число рабочих циклов без подзарядки аккумулятора,
не менее
50
Масса с аккумулятором, не более, кг 3
Габариты, мм 300х220х80
Диапазон температуры окружающей среды, ºС -20÷+40
Влажность при 20ºС , % до 80
Штанга:
Длина, не менее, мм 1200
Длина высоковольтного соединительного  кабеля, не менее, мм 3000
Длина проводника заземления, не менее, мм 1500
Сечение проводника заземления, мм2 4
Блок зарядки аккумулятора:
Номинальное напряжение, В 14,7
Максимальный ток заряда аккумулятора, мА 800
Габариты, мм 110х65х95
Масса, кг 0,5



Комплект поставки:

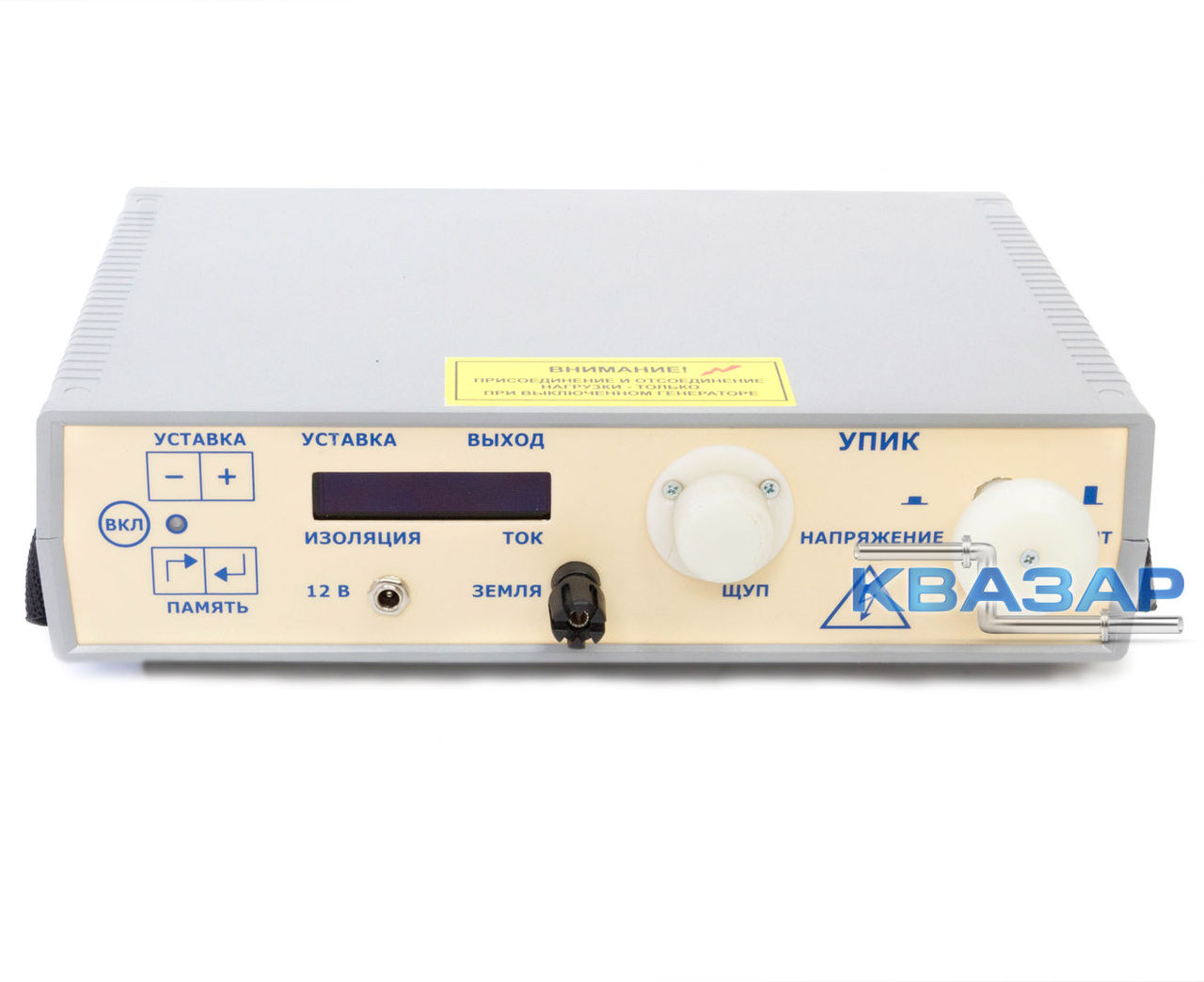

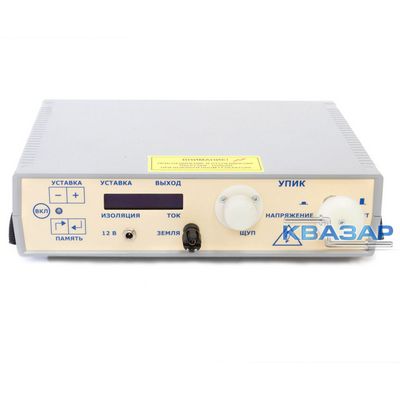

  • указатель УПИК — 1шт.;

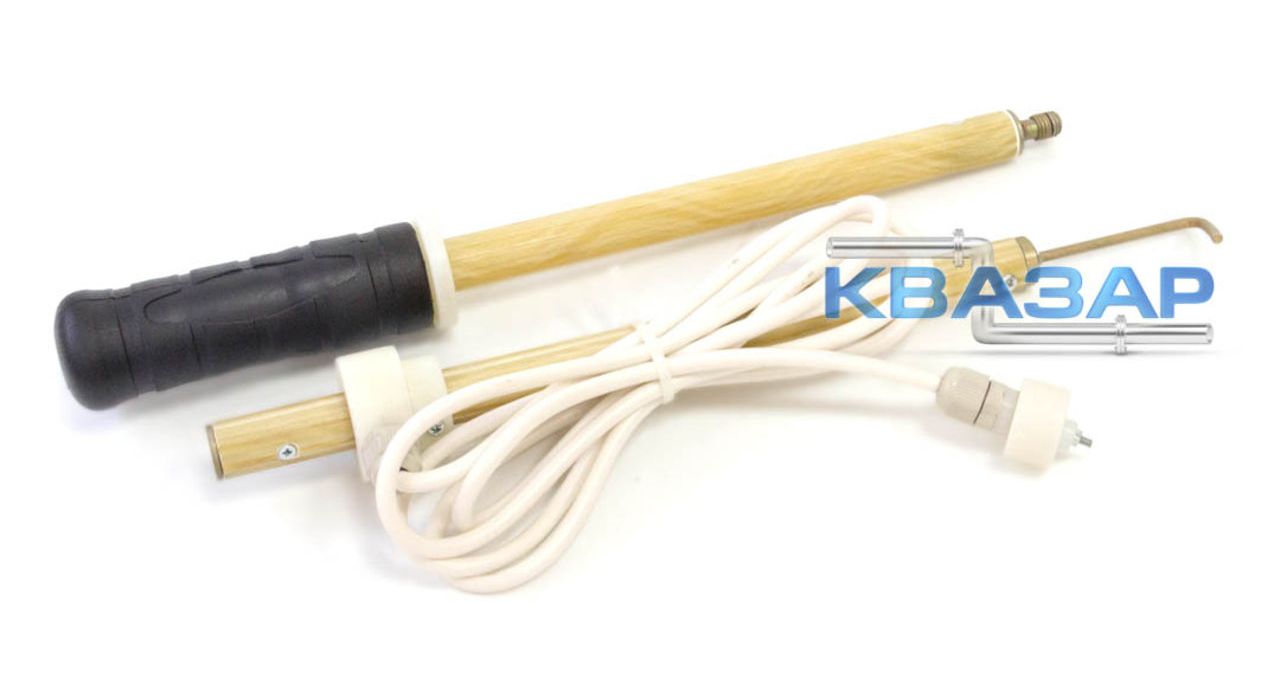

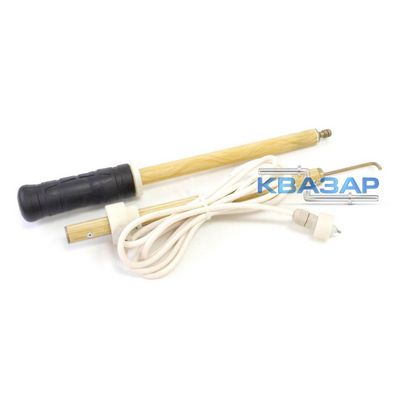

  • щуп высоковольтный с кабелем 3 м — 1шт.;

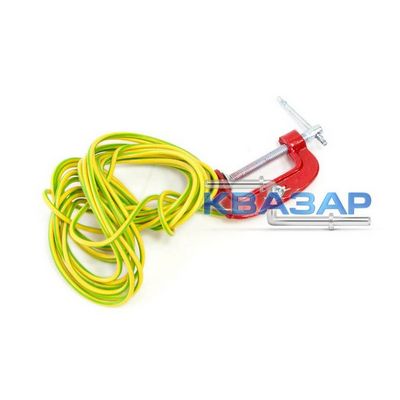

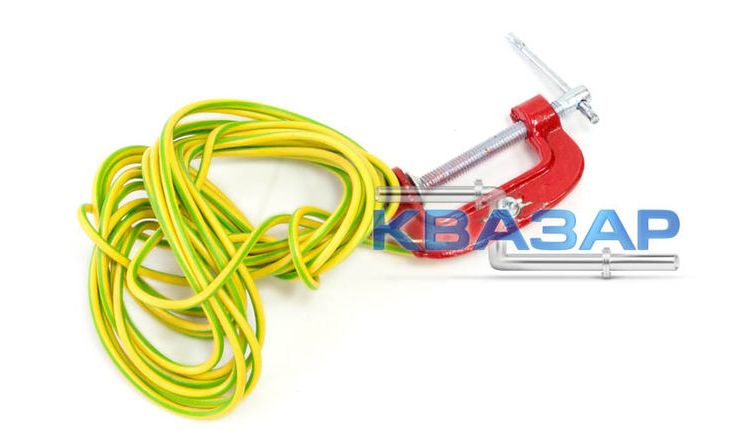

  • струбцина G-образная (75 мм) с проводом заземления 5 м сечением не менее 4 мм2 — 1шт.;

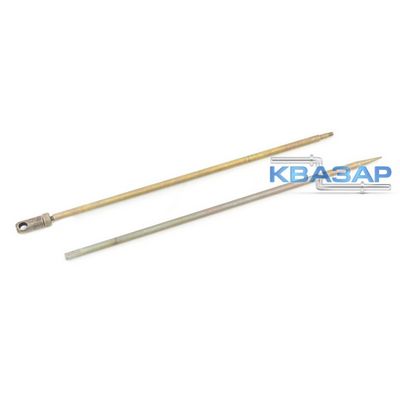

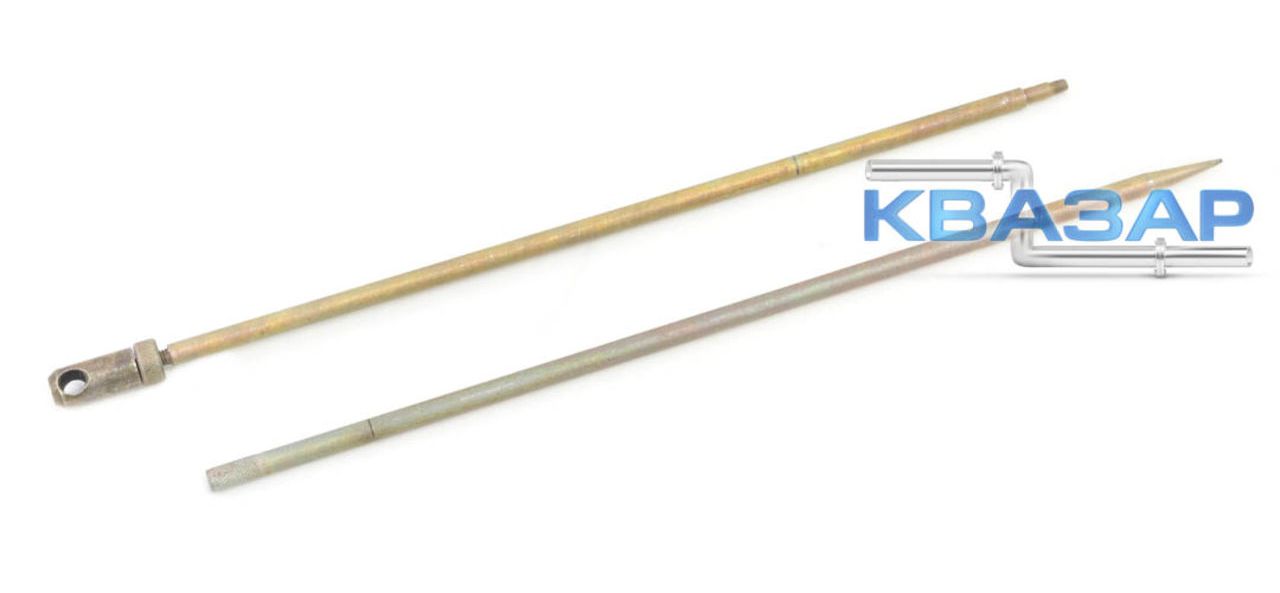

  • штырь заземления ЗПЛ-35-1 — 1шт.;
  • сетевое зарядное автоматическое устройство 12 В 300 мА — 1шт.;
  • паспорт, техническое описание и руководство по эксплуатации — 1шт.
  • сумка-кейс — 1шт.
