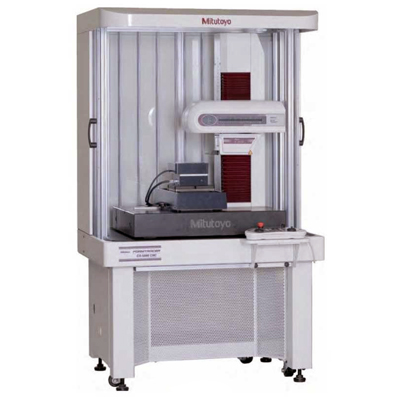

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC серия 525

  • Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC

    /images/all/3/10066/big/img_5.jpg

    jijijij

    Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC серия 525

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Mitutoyo


Страна производитель: Япония Япония

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC



Точные полностью автоматические приборы для контроля геометрии контура и шероховатости поверхности с использованием одного и того же щупа/ датчика за одно измерение.



Отличительные особенности:



  • Высочайшая точность и повторяемость результатов измерений
  • Одновременный контроль геометрии контура и оценка шероховатости поверхности
  • Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для уменьшения влияний внешних факторов
  • Благодаря шкалам Mitutoyo Laser Holoscale и линейному энкодеру проходящего типа, встроенным в оси Х1 и Z1, достигается высокое разрешение по оси Х1: 6,25 нм и оси Z1: 0,8 нм/1,6 нм
  • Приводы осей Х1 и Z2 обеспечиваю максимальную скорость перемещения 40 мм/с и 200 мм/с соответственно



Технические характеристики профилометров-контурографов Formtracer Extreme CS-5000CNC и CS-H5000CNC:



Диапазон перемещения

Z2 = 300 мм / 500 мм

Диапазон измерения

X = 200 мм

Z1 = 12 мм [щуп стандартной длины]

Z1 = 24 мм [щуп двойной длины]

Скорость измерения

Измерение шероховатости: 0,02 - 0,2 мм/с

Измерение контура:

0,02 - 2 мм/с

Скорость привода

Режим ЧПУ: Макс. 200 мм/с Режим управления джойстиком: 0 - 50 мм/с

Погрешность

CS-5000CNC:

X = (0,3+0,002L) мкм Z1 = (0.3+Ю,02Н1) мкм

CS-H5000CNC:

Х = (0,16+0,001 L) мкм Z1 =(0,07+10,02HI) мкм [ L: Длина перемещения (мм) ] [ Н : изм. высота от горизонтального положения (мм) ]

Прямолинейность

перемещения

CS-5000CNC:

Х = (0,1+0,0015L) мкм со стандартным щупом Х = (0,2+0,0015L) мкм с щупом двойной длины

CS-H5000CNC:

X = (0,05+0,0003L) мкм со стандартным щупом X = (0,1+0,0015L) мкм с щупом двойной длины

Измерительное усилие

4 мН (со стандартным щупом) 0,75 мН (с щупом двойной длины)

Разрешение

Х = 0,00625 мкм CS-5000CNC:

Z1 =0,0008мкм [со стандартным щупом ]

Z1 =0,0016мкм [с щупом двойной длины ] CS-H5000CNC:

Z1 = 0,0008 мкм [ со стандартным щупом)

Z1 = 0,0016 мкм [ с щупом двойной длины ]

Программное

обеспечение

FORMTRACEPAK



  • Позволяет управлять всеми осями, дополнительным моторизированным столом (ось У) и поворотным столом для эффективной автоматизации измерений
  • Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
  • Протокол измерений можно создать с помощью редактируемого шаблона





CS-5000CNCH



Модель

CS-5000CNCH

CS-5000CNCH + Наклонный блок

CS-5000CNCH + Моторизованный стол

CS-5000CNCH + Моторизованный стол + Наклонный блок

525-746D

525-747D

525-748D

525-749D

Диапазон по оси Z2 [мм]

500

500

500

500

Моторизованный стол (ось У)

-

 -

Установлен

Установлен

Наклонный блок (ось а)

-

Установлен

-

Установлен



CS-5000CNCS



Модель

CS-5000CNCS

CS-5000CNCS + Наклонный блок

CS-5000CNCS + Моторизованный стол

CS-5000CNCS + Моторизованный стол + Наклонный блок

525-726D

525-727D

525-728D

525-729D

Диапазон по оси Z2 [мм]

300

300

300

300

Моторизованный стол (ось У)

-

-

Установлен

Установлен

Наклонный блок (ось а)

-

Установлен

-

Установлен



CS-H5000CNCS



Модель

CS-H5000CNCS

CS-H5000CNCS + Моторизованный стол

525-776D

525-777D

Диапазон по оси 12 [мм]

300

300

Моторизованный стол (ось Y)

 -

Установлен

Наклонный блок (ось а)

-

-

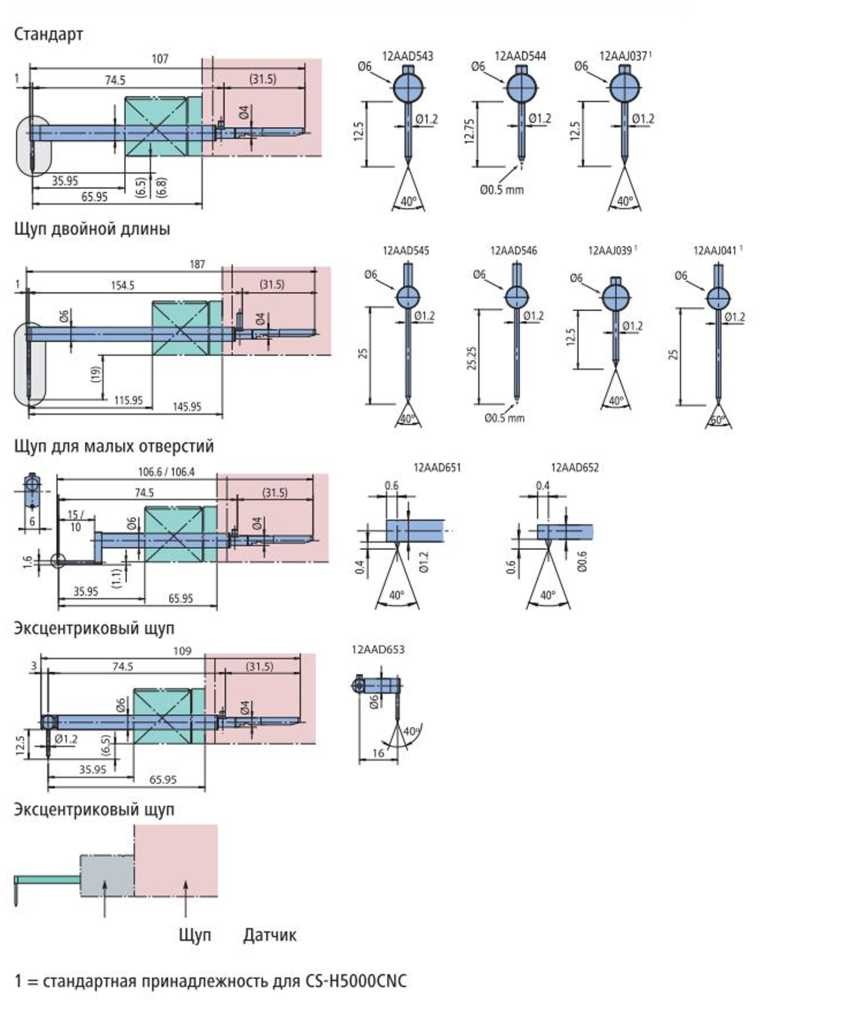

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC - щупы
