Кругломер Roundtest Extreme RA-H5200CNC серия 211
|
|
-

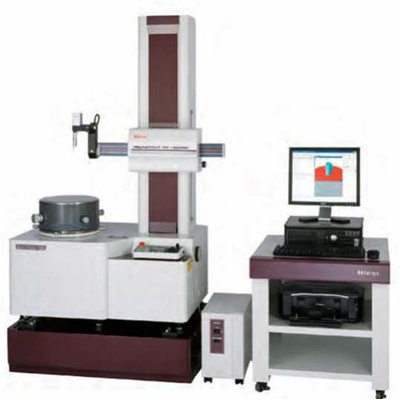

Кругломер Roundtest Extreme RA-H5200CNC
/images/all/3/10082/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Кругломер Roundtest Extreme RA-H5200CNC
Кругломер напольного типа с ЧПУ сочетает в себе высокую точность и автоматические измерения.
Отличительные особенности:
- Встроенный виброизолятор обеспечивает наилучшие условия измерения
- Существенно увеличивает производительность и эффективность
- Можно проводить высокоточные и быстрые измерения без участия оператора
- Понятное пользователю ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании
- ПО ROUNDPAK позволяет создавать программы измерений и проводить единичный контроль параметров формы
- Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию
Технические характеристики кругломера Roundtest Extreme RA-H5200CNC:
|
Поворотный стол
|
|
Погрешность вращения
|
Радиальная:
(0,02+0,00035Н) мкм
Н: изм. высота от поверхности стола (мм)
Осевая:
(0,02+0,00035Х)мкм
X: радиальное расстояние от центра стола (мм)
|
|
Скорость вращения
|
2,4, 6,10 об/мин
При автоцентровке: 20 об/мин
|
|
Макс. измеряемый 0
|
356 мм
|
|
Макс. 0 детали
|
680 мм
|
|
Макс. нагрузка на поворотный стол
|
65 кг
80 кг без автоматического центрирования
|
|
Диапазон центровки
|
±5 мм
|
|
Диапазон нивелировки
|
±1°
|
|
Вертикальная колонна
|
|
Макс. измеряемая высота
|
AS:350 мм
АН: 550 мм от поверхности поворотного стола
|
|
Макс. измеряемая глубина
|
104 мм (минимальный внутр. диам.: о32 мм) 26 мм (минимальный внутр. диам.: 012,7 мм)
|
|
Параллельность к центру вращения
|
AS : 0,2 мкм / 350 мм АН : 0,32 мкм / 550 мм
|
|
Горизонтальная ось
|
|
Прямолинейность
|
0,4 мкм / 200 мм
|
|
Перпендикулярность к центру вращения
|
0,5 мкм / 200 мм
|
|
Программное
обеспечение
|
ROUNDPAK
FORMTRACEPAK-RA (опция для блока измер. шероховатости)
|
|
№
|
Модель
|
Центровка/ нивелировка
1*
|
Вертикальное
перемещение
[мм]
|
Макс. диаметр детали [мм]
|
Макс. измеряемый ⌀ [мм]
|
Макс. нагрузка на поворотный стол [кг]
|
|
211-533D
|
RA-H5200CNC AS
|
ААТ
|
350
|
680
|
356
|
65
|
|
211-534D
|
RA-H5200CNC АН
|
ААТ
|
550
|
680
|
356
|
65
|
1* - AAT - Автоматический регулировочный стол
