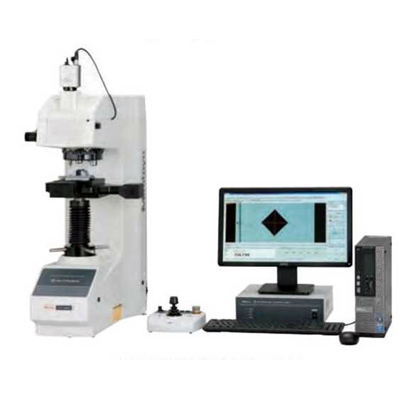

Твердомеры по Виккерсу HV-110/120

Отличительные особенности:

• Модели с управлением от сенсорной панели и программного обеспечения.
• 144 мм (5,7") цветной дисплей (Тип А) с повышенной четкостью для легкого управления твердомером
• Полностью автоматическая система существенно сокращает время, требуемое для измерения твердости, используя ПО AVPAK-20 (Тип В, С, D) для создания циклов измерение - анализ - составление отчета
• Электромагнитная система создания испытательной нагрузки
• Долгое время функционирования благодаря LED-подсветке, натуральное восприятие цвета, улучшенный контраст
• Возможность измерения твердости по Микро-Бринеллю до 62,5 кг при помощи опционального груза для испытательной нагрузки

Технические характеристики твердомеров HV-110/120:

Система А

HV-110A/HV-120A

Особенности:

• 144 мм (5,7^м) цветной LCD дисплей
• 3 типа отображения данных на дисплее
• Микроскоп в комплекте позволяет измерять диагональный размер отпечатка, наблюдая его визуально

• Позиционирование детали при помощи ручного стола XY

Система В

HV-110B/HV-120В

Особенности:

• Управление при помощи многофункционального ПО AVPAK-20
• Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
• Позиционирование детали при помощи ручного стола XY

Система D

HV-110D/HV-120D

Особенности:

• Управление при помощи многофункционального ПО AVPAK-20
• Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
• Позиционирование детали при помощи моторизованного стола XY
• Автоматическая фокусировка

Программное обеспечение AVPAK-20 для систем В,С и D

ПО для управления последовательностью измерения, оценки твердости и составления отчета, поддерживает операционную систему Windows® 7 64 бит.

Создание шаблонов

Позволяет провести измерения по нескольким шаблонам (прямая, зигзагообразная линия, решетка или окружность/ дуга) или их комбинациям, или по произвольно созданным шаблонам.

Функция выравнивания системы координат

Доступно несколько методов выравнивания (по 1 точке, по 2 точкам, по 3 точкам, по дуге, по центру окружности, по биссектрисе, по средней точке). Возможно задание системы координат по контуру для нескольких типов измерений (смещение, по шаблону, на сетке).

Анализ и составление отчетов

Обеспечивает отображение нескольких типов графиков (изменение науглероживания, распределение науглероживания, контрольная карта для средних и размахов) и конфигураций их расположения. Доступна возможность редактирования графиков.

Функции

• Сшивка

Перемещение стола по сетке и получение изображения большой площади детали путем сшивания нескольких изображений с камеры (требуется моторизованный стол XY).

• Измерение отпечатка

Анализ отпечатка и измерение его диагонального размера согласно EN ISO 6507-1.

• Управление подсветкой

100 ступеней яркости подсветки. Автоматический подбор яркости освещения в зависимости от типа поверхности детали и отображение засвеченных участков на изображении детали.

• Управление столом

Управление моторизованным столом XY (для типов С и D) и автоматической фокусировкой (тип D) при помощи джойстика в окне ПО AVPAK-20. Также доступно хранение и перемещение в 5 заданных положений стола XY.

• Управление револьверной головкой

Обеспечивает смену объективов и инденторов путем поворота револьверной головки.
