Система измерения частичных разрядов OWTS M 28

  • Система OWTS M 28 Seba KMT

    /images/all/3/1010/big/img_5.jpg

    jijijij

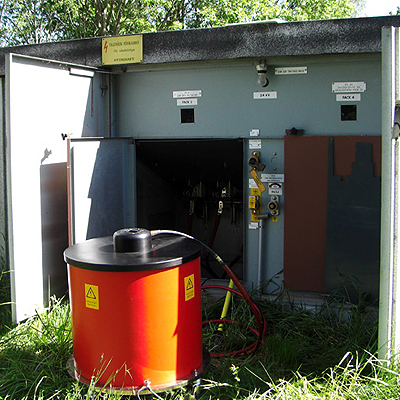

    Система измерения частичных разрядов OWTS M 28
  • /images/all/3/1010/big/img_14.jpg

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SebaKMT


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению SebaKMT
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Система измерения частичных разрядов

Производитель: Seba KMT, Германия


Серия: OWTS

Модель: OWTS M 28

Описание: прибор для поиска и измерения частичных разрядов в изоляции кабелей

Гарантия на систему OWTS M 28: 12 месяцев.

Назначение установки OWTS M 28:

Измерительная система OWTS предназначена для распознавания, оценки и локализации частичных разрядов (ЧР) в изоляции и гарнитуре всех типов кабелей среднего напряжения.

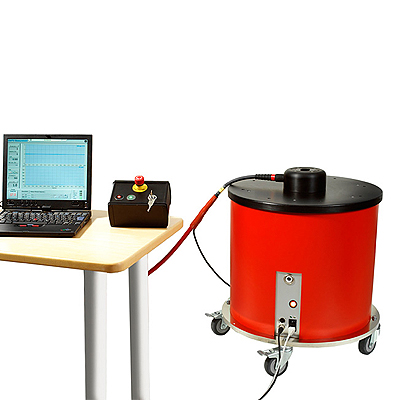

Система состоит из ноутбука, выполняющего роль управляющего модуля с WLAN-соединением и высоковольтного модуля. Высоковольтный модуль состоит из высоковольтного источника и резонансного дросселя с интегрированным электронным переключателем для выработки испытательного напряжения, а также необходимого измерительного делителя и контроллера для цифровой записи измерений и обработки сигнала. Сохранение, анализ и оценка сигналов ЧР происходит в ноутбуке и может осуществляться прямо на месте или позже в офисе. Для локализации ЧР используется автоматизированная методика рефлектометрии.

Достоинства:

  • Измерение ЧР напряжением DAC близко к рабочим условиям сети
  • Online обработка для комплесной диагностики ЧР
  • Портативная измерительная система, компактная и легкая
  • Интегрированное измерение tan δ

Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные дефекты ЧР могут быть достоверно оценены.

Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает влияния на состояние объекта. Напряжение возникновения ЧР и значение tan d может быть легко определено благодаря уменьшению испытательного напряжения. Критические уровни ЧР, характеризующие состояние изоляции кабеля, являются важными критериями оценки. Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для дальнейшего обслуживания или замены кабелей.

Преимущества системы OWTS M 28:

  • Измерение частичных разрядов на частотах, близких к рабочим
  • Online обработка для комплексной диагностики ЧР
  • Портативная система, компактная конструкция и небольшой вес
  • Встроенное измерение tan d

Система измерения частичных разрядов OWTS M 28 обладает следующими особенностями:

  • ЧР диагностика с помощью колебательной волны (DAC)
  • Измерение уровня ЧР в соответствии с IEC 60270
  • Автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР
  • Автоматическая калибровка с локализацией муфт
  • Ноутбук с WIN XP and WLAN для управления системой
  • Статистический метод определения ЧР, online обработка
  • Управляемая с помощью меню система задания последовательности действий при тестировании
  • Компактная конструкция, малый вес, простая подготовка к работе на объекте

Технические характеристики устройства:

Максимальное выходное напряжение DAC28 кВ пик / 20 кВ скв
Диапазон частот DAC50 Гц ... 800 Гц
Диапазон емкостей испытываемого объекта0,025 мкф ... 2 мкф
Ток зарядки10 мA
Диапазон измерения ЧР1 пКл ... 100 нКл
Измерение уровня ЧРсогласно IEC 60270
Ширина полосы при150 кГц ... 45 MГц
локализации ЧР
Фактор затухания tan0,1 % ... 10 %
Источник питания115 / 230 В 50 / 60 Гц
Диапазон рабочих температур-10 °C ...+ 40 °C
Вес
около 55 кг
Ноутбук около 2 кг
Габариты600 мм, H: 650 мм

Комплект поставки OWTS M 28:

  • Высоковольтный источник
  • Ноутбук с WLAN адаптером для связи с в/в блоком
  • Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем
  • Сумка с принадлежностями
  • Инструкция по эксплуатации
  • В/в измерительный провод длиной 5 м, кабель питания и заземления
  • Комплект ПО "OWTS Explorer", 2 комплекта usb-ключей с CD-ROM
  • Калибратор

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем электроизмерительные приборы по всей России курьерскими службами и транспортными компаниями.
