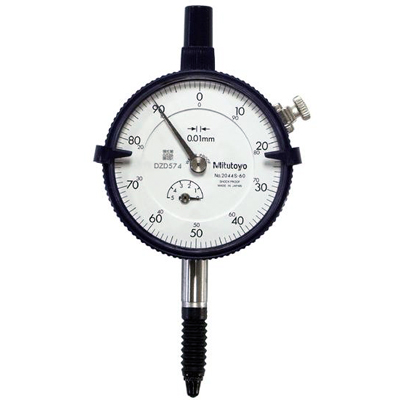

Стандартные метрические индикаторы часового типа с ценой деления 0,01 мм, циферблатом ø57 мм, диапазоном измерений 5 мм, 10 мм.

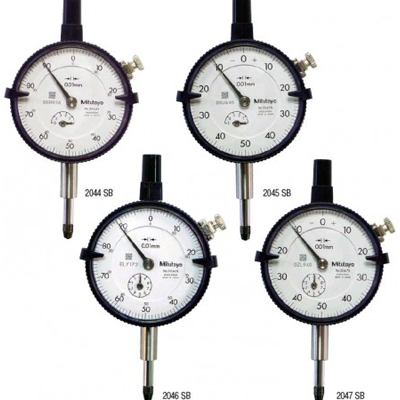

| 2044SB | 2044SB-60 | 2044SB-09 | 2045SB | 2046SB | 2046SB-60 | 2310SB-10 | 2046SB-09 | 2902SB | 2047SB | |
| Двунаправленная шкала | • | • | ||||||||
| Непрерывная шкала | • | • | • | • | • | • | • | • | ||
| Ударопрочный | • | • | ||||||||
| Защита IP64 | • | • | ||||||||
| Обратный отсчёт | • | |||||||||
| Подшипники на камнях | • | |||||||||
| Соосный счётчик оборотов | • |
Метрические
|
№ |
№ с ушком |
Диапазон (мм) |
Диапазон на 1 оборот |
Измерительное усилие (H) |
Цена деления |
Шкала |
Масса с ушком/ плоск. (г) |
|
2044SB |
2044S |
5 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
145/136 |
|
2044SB-09 |
2044S-09 |
5 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
147/138 |
|
2044SB-60 |
2044S-60 |
5 |
1 мм |
0,4-2,5 |
0,01 мм |
0-100 (100-0) |
147/138 |
|
2045SB |
2045S |
5 |
1 мм |
0,4-1,4 |
0,01 мм |
0-50-0 |
145/136 |
|
2046SB |
2046S |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
144/135 |
|
2046SB-09 |
2046S-09 |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
146/137 |
|
2046SB-60 |
2046S-60 |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
146/137 |
|
2310SB-10 |
2310S-10 |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
0-100 (100-0) |
146/137 |
|
2902SB |
2902S |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
100-0 |
144/135 |
|
2047SB |
2047S |
10 |
1 мм |
0,4-1,4 |
0,01 мм |
0-50-0 |
144/135 |
|
№ |
A [мм] |
В [мм] |
С [мм] |
D [мм] |
F [мм] |
E [мм] |
H [мм] |
G [мм] |
I [мм] |
|
2044SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2044SB-09 |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2044SB-60 |
48,8 |
70 |
57 |
17,7 |
12,3 |
20 |
52 |
29,2 |
7,6 |
|
2045SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2046SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2046SB-09 |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2046SB-60 |
48,8 |
70 |
57 |
17,7 |
12,3 |
20 |
52 |
29,2 |
7,6 |
|
2310SB-10 |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2902SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,8 |
7,6 |
|
2047SB |
48,8 |
65,2 |
57 |
17,7 |
16,9 |
20 |
52 |
19,5 |
7,6 |
| № | DIN 878 (1983) | EN ISO 463 | |||||||
|
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
|
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
| 2044SB | 10 | 13 | 3 | 5 | 9 | 10 | 12 | 3 | 3 |
| 2044SB-09 | 10 | 13 | 3 | 5 | 9 | 10 | 12 | 3 | 3 |
| 2044SB-60 | 10 | 13 | 3 | 5 | 9 | 10 | 12 | 3 | 3 |
| 2045SB | 10 | 13 | 3 | 5 | 9 | 10 | 12 | 3 | 3 |
| 2046SB | 12 | 15 | 3 | 5 | 9 | 10 | 13 | 3 | 3 |
| 2046SB-09 | 15 | 17 | 3 | 5 | 9 | 10 | 15 | 3 | 3 |
| 2046SB-60 | 12 | 15 | 3 | 5 | 9 | 10 | 13 | 3 | 3 |
| 2310SB-10 | 12 | 15 | 3 | 5 | 9 | 10 | 15 | 3 | 3 |
| 2902SB | 12 | 15 | 3 | 5 | 9 | 10 | 13 | 3 | 3 |
| 2047SB | 12 | 15 | 3 | 5 | 9 | 10 | 15 | 3 | 3 |
|
