Тип оборудования: прибор для диагностики кабелей, тестер включения СНЧ

Производитель: Seba KMT, Германия

Описание: прибор для испытания силовых кабелей на сверхнизкой частоте

Гарантия на систему Easytest 20kV: 12 месяцев.

Назначение устройства:

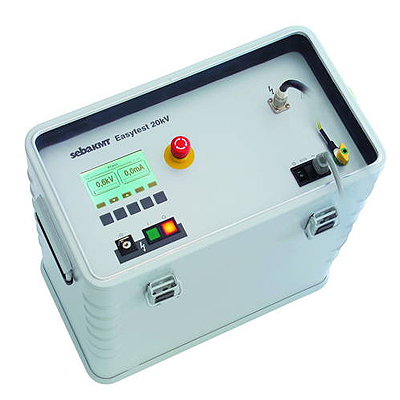

Прибор Easytest 20kV - надежный и простой тестер включения СНЧ.

После прокладки или ремонта кабелей необходимо быстро и надежно испытать их. Последующее включение напряжения без предварительного испытания представляет собой риск, к тому же в большинстве случаев многие нормы и внутренние инструкции не допускают этого.

Как известно, специально для кабелей с изоляцией из сшитого полиэтилена испытание постоянным напряжением относительно бесполезно и неэффективно, на старых кабелях из-за эффектов поляризации это может даже вызвать дополнительное старение или повреждение. На основании опыта такой работы видно, что испытания постоянным напряжением вскрывают только самые наглядные(грубые) проблемы. Скрытые проблемы не определяются и в будущем приведут к сбоям при эксплуатации.

Компания SebaKMT специально для решения этих задач разработала новый испытательный прибор, который имеет минимальные габариты, вес и обладает преимуществами испытательной установки переменного напряжения.

Выдержка из BGV A3:

"Предприятие должно обеспечивать, чтобы электрические установки и рабочие средства проверялись должным образом - до пуска в эксплуатацию, после изменений или ремонтных работ и перед повторным пуском в эксплуатацию."

Для VPE-кабелей традиционное испытание выпрямленным напряжением относительно неэффективно. Кабелям, долго находящимся в эксплуатации, может даже быть причинен вред.

Система Easytest 20kV обладает следующими достоинствами:

• Полноценное испытание переменным напряжением
• Надежное распознавание слабых мест и ошибок монтажа в кабельных установках
• Испытание кабельной оболочки/Точная локализация повреждений оболочки
• Компактная, прочная конструкция, небольшой вес (всего 17 kg)
• Простейшее управление благодаря программируемой последовательности испытаний
• Высочайшая степень безопасности для пользователя благодаря автоматической разрядке объекта и контролю заземления

Портативная система Easytest 20 кВ предназначена для испытания кабеля из сшитого полиэтилена и кабелей с бумажно масляной изоляцией. Особенностью системы является возможность проведения испытаний переменным напряжением на сверхнизкой частоте 0,1 Гц и постоянным напряжением с распознаванием пробоя испытуемого кабеля.

Испытания на сверхнизкой частоте являются наиболее предпочтительным типом испытаний, так как не наносят вреда кабельной линии, не вызывая поляризации сред изоляции диэлектрика. Система позволяет выявить не только наиболее серьезные и очевидные повреждения но и «заплывающие повреждения», которые ранее находились только «прожиговым» методом. В систему Easytest также интегрированы функции испытания оболочки и подача тактовых импульсов для точного поиска мест повреждения.

Сравнение технических параметров Easytest 10 кВ и 20kV:

Стандартные принадлежности к прибору Easytest 20kV:

• Кабели для подключения высокого напряжения, сети и заземления
• Сумка для кабелей
• Руководство по эксплуатации
• Ремень для переноски

Опции:

• Протоколирование при помощи USB или Chipcard через Winkis VLF
• Приемник шагового напряжения ESG 80 для точного определения повреждения оболочки

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
