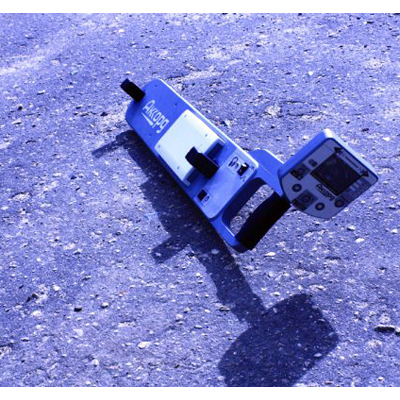

Трассопоисковый комплект Аккорд

Комплект Аккорд предназначен для:

• Определения местоположения и координат оси подземных коммуникаций различного назначения: нефте - газотрубопроводы, силовые кабели, кабели связи, водопровод и т. д.
• Трассирования уложенных в грунт трубопроводов электрических кабелей линий связи и прямого измерения их глубины залегания
• Поиска повреждения изоляции и определения силы тока в подземных коммуникациях
• Выявления мест электрического контакта трубопровода с внешней средой
• Бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения обнаружения мест натекания блуждающих токов промышленной частоты
• Трассирования уложенных в грунт трубопроводов,электрических кабелей, линий связи и прямого измерения их залегания

Трассоискатель Аккорд оснащён беспроводным интерфейсом Bluetooth для сохранения измеренных данных на внешние накопители информации. Таких как КПК, либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы быстро и оперативно сохранять и просматривать записанные данные, добавлять к каждому измерению комментарии, При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.

Трассоискатель оснащён фазовым указателем трассы, цифровым дисплеем с подсветкой и режимом измерения тока в коммуникации. Питание трассоискателя осуществляется от 3-х внешних пальчиковых батарей типа ААx1,5В и продолжительностью работы не менее 30ч.

При выпуске, каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.

В комплект входит программное обеспечение для ПК либо КПК которое позволяет напрямую обрабатывать данные результатов обследования в таблицах Excel.

Модифицированный генератор ГИ – 02М имеет 7 различных частот работы частоту работы на заказ а также внешнюю индикацию оповещения при аварийных режимах работы Генератор может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.

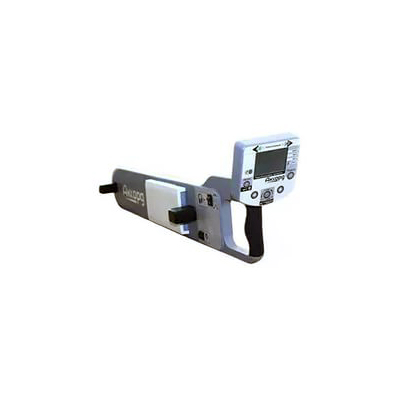

Цифровой трассопоисковый приёмник Аккорд оснащён функцией селекции коммуникаций (Communication Select).

Принцип работы приемника:

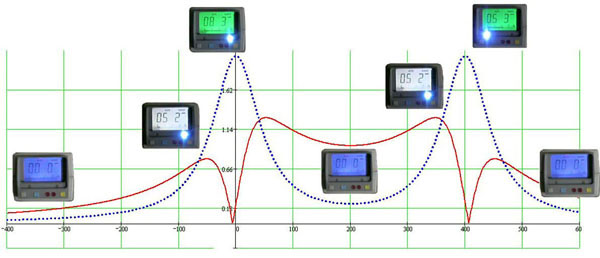

Принцип работы прибора при двух параллельно расположенных коммуникациях на расстоянии 4 метров.

Синий цвет индикации дисплея соответствует зоне удаления оператора от коммуникации на расстояние более глубины залегания коммуникаций - зона полного отсутствия коммуникаций.

Белый цвет индикации дисплея – сигнализирует о приближении оператора к предполагаемой коммуникаций ближе, чем глубина залегания - зона видимости какой либо коммуникации. При этом загорается светодиодный индикатор, показывающий расположение оператора, относительно оси коммуникации.

Зелёный цвет индикации дисплея – соответствует зоне корректности проведения измерения глубины залегания коммуникации - зона настройки на ось искомой коммуникации. При этом светодиодный индикатор оси трассы должен изменять состояние (влево, вправо) относительно оси трубопровода).

Прибор обладает всеми необходимыми функциями для решения поисковых задач:

• Реальный "живой" звук
• Питание приёмника осуществляется от 3-х внешних пальчиковых батарей типа АА x 1,5 В
• Время непрерывной работы приёмника не менее 30ч.
• Цифровая непрерывная индикация глубины залегания и тока коммуникации
• Одновременная работа по максимуму и минимуму магнитного поля коммуникации с одновременным отображением информации на дисплее
• Светодиодная индикация указания трассы (лево-право)
• 4 рабочих частоты приёмника: 50Гц, 100Гц, 375Гц, 1кГц
• Работа прибора без генератора в пассивном режиме (силовые кабели 50Гц; непосредственно по ЭХЗ=100Гц) с измерением глубины залегания
• Измерение силы тока в коммуникации
• Настройка фильтров на любую частоту заказчика (по заказу)
• Звуковая индикация на головные телефоны
• Режим выбора звуковой индикации "min-max" магнитного поля коммуникации
• Беспроводное соединение по Bluetooth с внешними коммуникаторами
• Возможность записи координат и привязка к местности при наличии в коммуникаторах GPS-приёмника
• Построение графиков в таблицах Excel
• Автоматический контроль за состоянием заряда батарей
• Быстрое время измерения (около 0,6 сек)
• Функция селекции коммуникаций (Communication Select)
• Встроенная автоматическая защита от перегрузок генератора
• Индикатор оповещения аварийной работы генератора
• 7 генерируемых частот работы генератора
• Установка частот работы комплекта на заказ
• 10-ти ступенчатая регулировка усиления сигнала генератора

Прибор относится к классу индикаторов и поверке в органах Госстандарта не подлежит.

Технические характеристики:

Комплект поставки:

Базовый

• Генератор Ги – 02М
• Приёмник трассопоисковый цифровой Аккорд
• Кабель питания
• Кабель соединительный 10 м - 2 шт.
• Наушники
• Элементы питания 1,5 В - 3 шт.
• Руководство по эксплуатации
• Свидетельство о калибровке
• Ящик укладочный для ГИ-02М
• Упаковка для комплекта

На заказ

• Генератор ГИ – 02М
• Приёмник трассопоисковый цифровой АККОРД
• Кабель питания
• Кабель соединительный 10 м - 2 шт.
• Наушники
• Элементы питания приёмника - 3 шт. внешние пальчиковые батареи типа АА x 1,5В
• Руководство по эксплуатации
• Свидетельство о калибровке
• Ящик укладочный для Ги-02М
• Упаковка для комплекта
• Накопитель информации (КПК Windows Mobile, Google Android)
• Индукционная рамка
• Переносной аккумулятор для генератора ГИ-02М
• Зарядное устройство для аккумулятора
