Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 класс точности 0.25

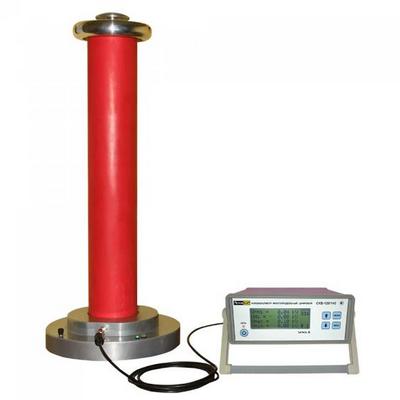

  • Киловольтметр ПрофКиП СКВ-120/140

    /images/all/3/10324/big/img_5.jpg

    jijijij

    Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 класс точности 0.25

ЦЕНА: 423 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.



Принцип действия киловольтметра основан на масштабном преобразовании  высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.



Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с.



Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды  каждая.
В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая  стабильность коэффициента масштабного преобразования входного напряжения.
Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.



Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140



  • Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ
  • Два предела измерения в одном делителе
  • Относительная погрешность: в каждой точке диапазона 0.25%
  • Время установления рабочего режима: не более 5.0 с
  • Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя
  • Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями



Основные технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140



Параметры
Значения
Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
2.000 кВ … 26.000 кВ
26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока
2.000 кВ … 26.000 кВ
26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
±0.25%
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока
±0.25%
Входное сопротивление  постоянному току
535 МОм ±10%
Время установления рабочего режима
не более 5.0 с
Количество диапазонов измерения
2
Режим переключения диапазонов измерения
автоматический
Максимальное время работы
8 часов с последующим отключением на 1 час



Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120



  • Температура окружающего воздуха: 5°С … 40°С
  • Относительная влажность воздуха: 30% … 80%
  • Атмосферное давление: 84 кПа … 106.7 кПа



Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140



  • ГОСТ 22261-94  «Средства измерений электрических и магнитных величин. Общие технические условия»
  • ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
  • ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
  • ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»
  • ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»



Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140



  • Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года
  • Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС



Общие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140



  • Средний срок службы: не менее 5 лет
  • Средняя наработка на отказ: не менее 5 000 часов
  • Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
  • Максимальная потребляемая мощность: 20 ВА
  • Габаритные размеры блока индикации: 260х100х260 мм
  • Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм
  • Вес блока индикации: 3 кг
  • Вес блока делителей ДВМЦ: 12 кг



Комплект поставки киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140



Наименование
Количество
Блок индикации ПК.422120.003.01
1 шт.
Блок ДВМЦ ПК. 422120.003.02
1 шт.
Межблочный соединительный кабель ПК. 422120.003.03
1 шт.
Кабель сетевой
1 шт.
Вставка плавкая 3.15 А АГО.481.304 ТУ
2 шт.
Паспорт 422120-003-68134858-2014 ПС
1 шт.
Введите число *


Введите число *
Сертификаты


Свидетельство об утверждении типа средств измерения на киловольтметр Профкип


ПОХОЖИЕ ТОВАРЫ

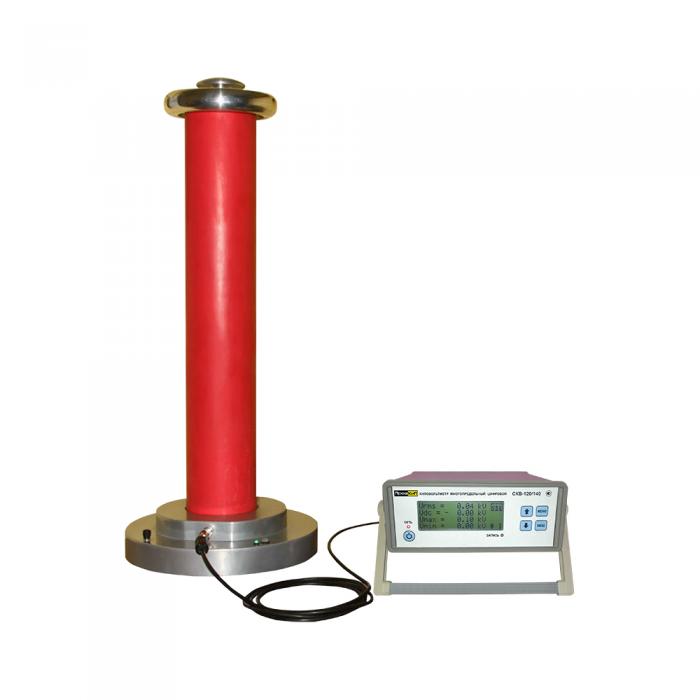

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 класс точности 0.25
