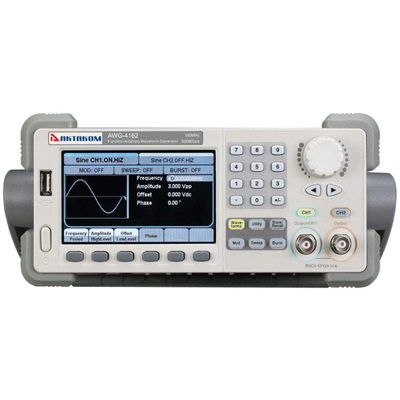

Генератор сигналов специальной формы AWG-4122

  • Генератор сигналов AWG-4122

    /images/all/3/10447/big/img_5.jpg

    jijijij

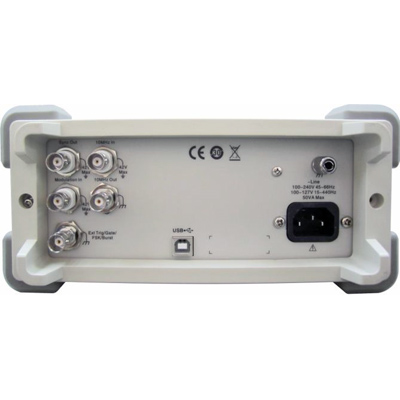

    Генератор сигналов специальной формы AWG-4122
  • AWG-4122

    /images/all/3/10447/big/img_14.jpg

    AWG-4122

    AWG-4122

ЦЕНА: 103 506 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов специальной формы AWG-4122



Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса: 1 мкГц…120 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1).

Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов.

Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200 МГц.



Технические характеристики генератора сигналов специальной формы AWG-4122:



Основные параметры
Максимальная выходная частота
120 МГц
Количество каналов
2
Форма сигнала
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
39 типов специальной формы
Частотные характеристики
Диапазон
синусоидальный
сигнал
1 мкГц ~ 120 МГц
прямоугольный сигнал
1 мкГц ~ 40 МГц
импульсный сигнал
1 мкГц ~ 30 МГц
пилообразный и треугольный сигнал
1 мкГц ~ 3 МГц
белый шум (Гаусс)
полоса 100 МГц (-3дБ)
специальной формы
1 мкГц ~ 30 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
2 ppm
Синусоидальный сигнал
Коэффициент гармоник
DC-1 МГц
<-54 >
1 МГц - 10 МГц
<-46 >
10 МГц - 100 МГц
<-36 >
100 МГц - 120 МГц
<-30 >
Общие гармонические искажения
<0.2% >
Негармонические искажения
< >
Фазовый шум
-116 дБн/Гц @ 100 кГц
Прямоугольный сигнал
Время нарастания/спада
< >
Выброс
< >
Коэф.заполнения
1 мГц ~ <10 >
20% ~ 80%
10 мГц ~ 40 MГц
40% ~ 60%
Ассиметрия
1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
Джиттер
100 пс (типичное, СКЗ)
Треугольный сигнал
Нелинейность
< >
Симметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
≥12 нс
Период
25 нс ~ 1 000 000 с
Коэффициент заполнения
0,0001%~99,9999%
Время нарастания/спада
6 нс ~ 6 с, 100 пс разрешение
Выброс
< >
Джиттер
<100 >
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
16 К (СН1) / 512 К (CH2)
Вертикальное разрешение
14 бит
Частота дискретизации
500 Мвыб/сек
Время нарастания/спада
< >
Джиттер (СКЗ)
< >
Характеристики выхода
Канал (выход)
CH1 / CH2
Амплитуда (50 Ом)
1 мВп-п -10 Вп-п (≤40 МГц)
1 мВп-п - 5 Вп-п (40 МГц~100 МГц)
1 мВп-п ~ 2,5 Вп-п (100 МГц~120 МГц)
Вертикальное разрешение(100 кГц, синус)
±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п)
±0.1 дБ (≤10 МГц)
±0.2 дБ (≤60 МГц)
±0.4 дБ (≤100 МГц)
±0.8 дБ (≤120 МГц)
Задержка между каналами
<1 >
DC смещение
Канал (выход)
CH1 / CH2
Диапазон (DC)
±5 В (50 Ом)
±10 В (высокий импеданс)
Погрешность
± (1%+1 мВ)
Выходной разъем
Канал (выход)
CH1 / CH2
Импеданс
50 Ом
Защита
защита от короткого замыкания
AM Модуляция (CH1/CH2)
Несущая
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (CH1/CH2)
Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация частоты
0 ~ 2.5 МГц
ФМ Модуляция (CH1/CH2)
Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
Девиация
0 ~ 360° ; 0,1° разрешение
Частотная манипуляция (CH1/CH2)
Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний/Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)
Амплитудная манипуляция (CH1/CH2)
Несущая
синус, прямоугольный, пила, специальной (кроме DC)
Источник
Внутренний/Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)
ШИМ модуляция(CH1/CH2)
Частота
1 мГц ~ 50 кГц
Несущая
импульсный
Источник
Внутренний/Внешний
Модулирующий сигнал
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Режим свипирования (качания)(CH1/CH2)
Форма
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон
линейный/логарифмический
Направление
Вверх/Вниз
Время свипирования
1 мс ~ 500 с + 0.1%
Источник запуска
Ручной, внешний, внутренний
Режим пачек импульсов(CH1/CH2)
Форма
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Несущая
2 мГц ~ 100 МГц
Тип
Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный
Начальная/Конечная фаза
0° ~ 360°
Время стояния
1 мкс ~ 1000 с + 0.1%
Задержка запуска
232 нс ~ 34 с
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Вход внешней модуляции (Modulation On)
Внешняя модуляция
±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)
Тип разъема
BNC
Вход запуска (Ext Trig/Gate)
Уровень
TTL
длительность импульса
> 50 нс
Входной импеданс
> 5 К, DC связь
Время отклика
свипирование:< >
Тип разъема
BNC
Выход запуска (Ext Trig/Gate)
Уровень
TTL
Длительность импульса
> 60 нс (типичное)
Выходной импеданс
50 Ом (типичное)
Максимальная частота
1 МГц
Тип разъема
BNC
Выход синхроимпульса (Sync Out)
Уровень
TTL
Длительность
> 50 нс (типичное)
Входной импеданс
50 Ом (типичное)
Максимальная частота
2 МГц
Тип разъема
BNC
Вход внешнего опорного генератора (10MHz In)
Частота
10 МГц ± 50 Гц
Уровень
2.3 Вп-п ~ 3.3 Вп-п
Входной импеданс
1 кОм (AC связь)
Тип разъема
BNC
Выход внешнего опорного генератора (10MHz Out)
Частота
10 МГц
Уровень
>1 Вп-п
Входной импеданс
50 Ом (AC связь)
Тип разъема
BNC
Частотомер
Измеряемый параметр
Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон
Один канал: 100 мГц ~ 200 МГц
Разрешение по частоте
6 разрядов/с
Диапазон амплитуд и чувствительность (немодулированный сигнал)
AC связь
1 Гц ~ 200 MГц
100 мВскз ~ 5 Вп-п
DC связь
DC диапазон девиации
+1.5 В
100 мГц ~ 100 МГц
50 мВ ~ ±2.5 В
100 МГц ~ 200 МГц
100 мВ ~ ±2.5 В
Диапазон амплитуд и чувствительность (немодулированный сигнал)
Длительность импульса и коэффициент заполнения
1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)
Параметры входа
Входной импеданс
1 МОм
Тип свяи
AC, DC
ВЧ режекция
ON / OFF
Система запуска
Уровень запуска: -3 В ~ 1.8 В
Общие данные
Тип дисплея
Жидкокристаллический, 4.3" TFT, 480 х 272
Питание
100~240 В АСскз,45~66 Гц, CATII
Интерфейс
USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Потребляемая мощность
не более 30 Вт
Рабочая температура
0°C...40°C
Габаритные размеры
261 х 105 х 344 мм
Вес
2,8 кг, вес в упаковочной таре 3,8 кг



Комплект поставки:



  • Генератор AWG-4122
  • Руководство по эксплуатации
