Анализатор компонентов АММ-3078

  • Анализатор компонентов АММ-3078

    images/all/3/10478/big/img_5.jpg

    jijijij

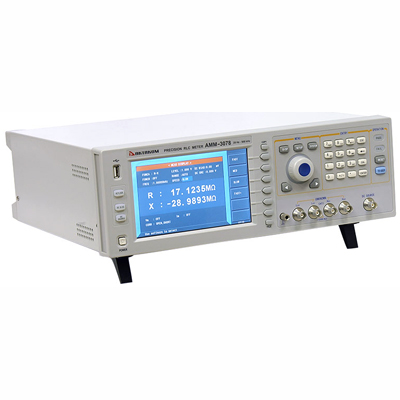

    Анализатор компонентов АММ-3078

ЦЕНА: 317 040 руб.

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Ярцев Олег Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по товарам Актаком. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Анализатор компонентов АММ-3078



Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее.

Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.



Технические характеристики LCR-метра АММ-3078:



Характеристика  Значение
Измеряемые (тестируемые) параметры  |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров  0,05%
Частотные характеристики
тестового сигнала
Тестовая частота 20 Гц...500 кГц
Наилучшее разрешение 1 мГц
Отображение 5 разрядов
Точность установки 0,01%
AC уровень  Напряжение тестового сигнала 5 мВ...10 Вскз
Наилучшее разрешение 100 мкВ
Отображение 3 разряда
Точность установки 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала 50 мкА...100 мА
Наилучшее разрешение 1 мкА
Отображение 3 разряда
Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC  Напряжение / ток 0 В ...±10 В / 0 мА ...±100 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
ISO ON используется при тестировании
индуктивности и трансформаторов
Выходной импеданс АС  ISO ON 100 Ом
ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC  Напряжение / ток 0 В ...±10 В / 0 мА ...±50 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
Выходной импеданс  100 Ом
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц Быстрое: 9 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров  |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Δ% -999,999%...999,999%
Базовая точность измерения LCR параметров 0,05%
Схема замещения  последовательная, параллельная
Выбор диапазона  Ручной, автоматический
Режим запуска  Внутренний, ручной, внешний, по шине
Усреднение  1...256
Калибровка  Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции  ΔABC, Δ%
Установка задержки  0...999, наилучшее разрешение 100 мкс
Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
Список свипирования 10 страниц по 15 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC
Графический анализ  Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
Внутренняя память  100 ячеек для файлов установок LCRZ
201 результат измерения
10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память  GIF файлы
Файлы установок LCRZ
Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели
ПК USB, RS232C, GPIB (опция), LAN
Память USB host на передней панели
Управление источником смещения  Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Источник смещения тока Опция. 1А DC источник смещения тока
Дисплей  цветной ЖК 7" TFT (800х480)
Рабочая температура/влажность   0°С-40°С, ≤90%RH
Питание  99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность  80 ВА
Габаритные размеры  400 х 132 х 385 мм
Вес  Около 13 кг



Комплект поставки:



  • Анализатор компонентов АММ-3078
  • Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
  • Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
  • Калибровочная пластина
  • Сетевой кабель
  • Предохранитель Т2АL 250 В - 2 шт.
  • Руководство по эксплуатации
  • Упаковочная тара
