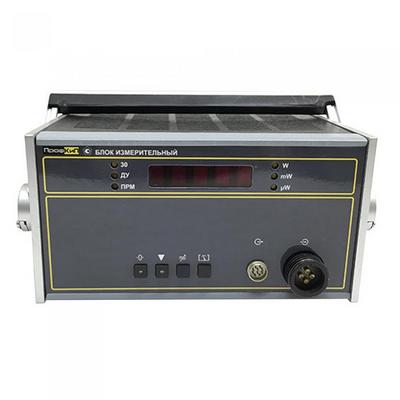

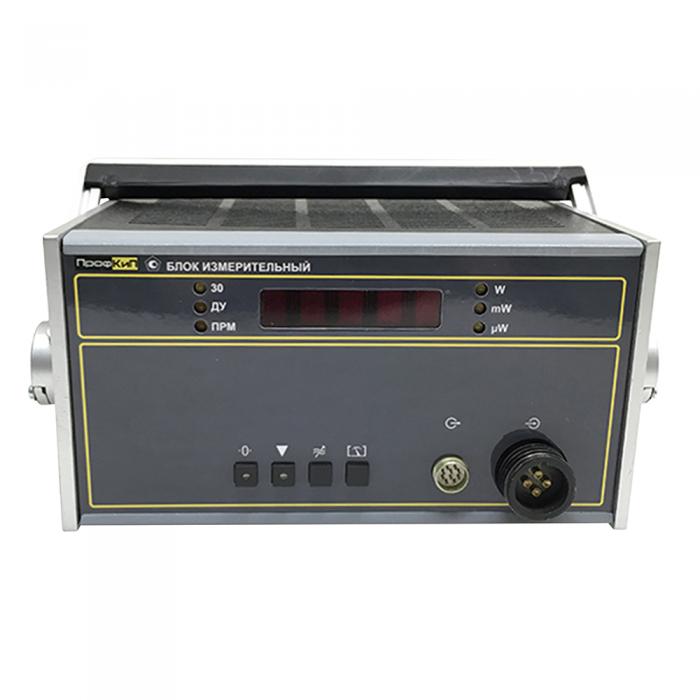

Ваттметр поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

  • ПрофКиП М3-99

    /images/all/3/10479/big/img_5.jpg

    jijijij

    Ваттметр поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

ЦЕНА: 931 500 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0.02 ГГц до 17.85 ГГц.



Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



  • Диапазоны частот: 0.02 ГГц … 17.85 ГГц
  • Диапазоны измерения мощности: 1 мкВт … 10 мВт
  • Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
  • Встроенное ПО
  • Интерфейс LAN (опционально)



Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.



Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.



Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



Параметры

Значения

Диапазон частот

0.02 ГГц … 17.85 ГГц

Диапазон измерения мощности

10-7 Вт … 3.0х10-5 Вт включ.

св. 3.0х10-5 Вт … 10-4 Вт включ.

св. 1х10-4 Вт … 1х10-3 Вт включ.

св. 1х10-3 Вт … 1х10-2 Вт

Пределы допускаемой основной относительной погрешности (δ):

- в диапазоне частот 0.02 ГГц …12 ГГц включительно

- в диапазоне частот 12 ГГц … 17.85 ГГц





±[4 + 0.1 (Рк/ Рх - 1)%

±[6 + 0.1 (Рк/ Рх - 1)%

где: Рк – максимальное значение поддиапазона измерения мощности, Вт;

        Рх – измеренное значение мощности, Вт

Волновое сопротивление входа ваттметра:

50 Ом

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным  ППК ПрофКиП М3-90:

- в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно

- в диапазоне частот 12.00 ГГц … 17.85 ГГц







не более 1.3

не более 1.4

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры

±1.0%

Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:

не более 4х10-7 Вт/ мин

Время установления показаний ваттметра в режиме ручного переключения поддиапазонов:

- первый и второй поддиапазон

- третий и четвертый поддиапазон

- в режиме автоматического переключения поддиапазонов







не  более 10.0 с

не  более 1.0 с

не  более 15.0 с

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин

не более 0.015 Вт

Время установления рабочего режима

не более 30 мин

Время непрерывной работы

не менее 16 ч



Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



  • Температура окружающего воздуха: 20ºС ±5ºС
  • Относительная влажность при температуре 25ºС: 30% … 80%
  • Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.



Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



  • Температура окружающего воздуха: -10ºС … +40ºС
  • Относительная влажность при температуре 30ºС: 90%
  • Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.



Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



  • Потребляемая мощность: не более 38ВА
  • Средняя наработка на отказ: 15000 ч
  • Питание: 220 В ± 22В, 50 Гц ±1 Гц
  • Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
  • Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг



Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



Наименование

Количество

Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001

1 шт

Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001

1 шт

Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ

2 шт

Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ

2 шт

Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ

2 шт

Кабель КОП ЕЭ4.854.130-08

1 шт

Ключ 7811-0002DIх9 ГОСТ 2839-80

1 шт

Кабель сетевой SCZ-1

1 шт

Руководство по эксплуатации ПРШН.411151.008 РЭ

1 шт

Схемы электрические принципиальные ПРШН.411151.008 РЭ

1 шт

Формуляр ПРШН.411151.008ФО

1 шт

Ящик укладочный ПРШН. 411161.120

1 шт

Ящик укладочный ПРШН. 411161.120-03

1 шт



Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90



Комплект комбинированный  ПРШН 4.068.003  (применяется для сопряжения средств измерений при поверке)

Введите число *


Введите число *
