| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
Машины МСВ-МГ4М предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталона 1-го разряда по ГОСТ 8.640-2014 для передачи размера единицы силы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.

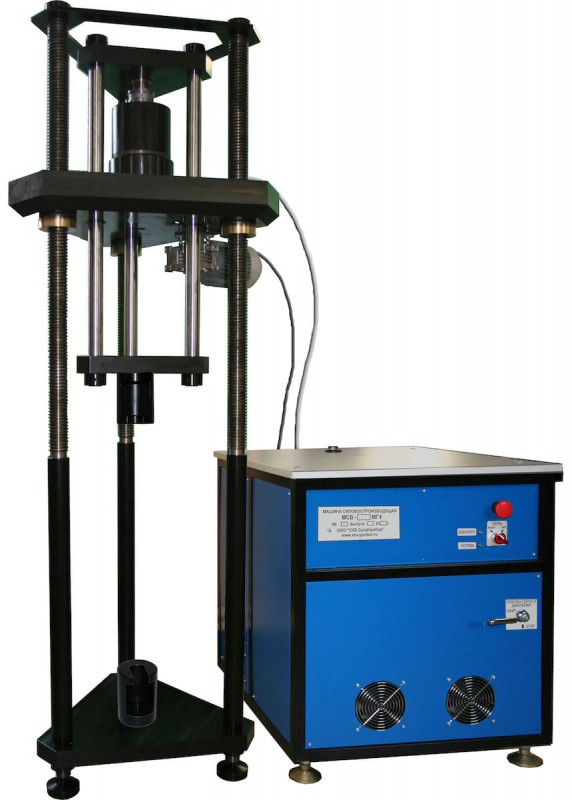

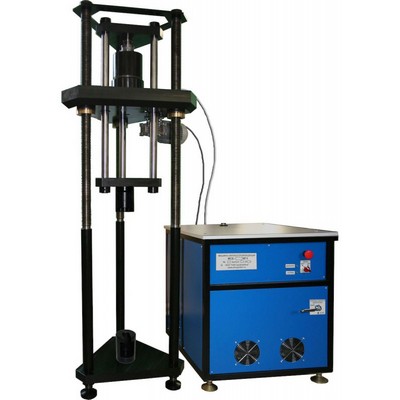

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной гидравлическим нагружающим цилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при одновременном их нагружении одной и той же нагрузкой.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном и автоматическом режимах, включая обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
| Наименование характеристик | Тип машины | ||||||
| МСВ-10МГ4М | МСВ-50МГ4М | МСВ-100МГ4М | МСВ-200МГ4М | МСВ-500МГ4М | |||
| Цена, рублей |
3 540 000 | 3 894 000 | 4 366 000 | 4 720 000 | 5 192 000 | ||
|
Диапазон воспроизведения силы, кН
|
от 0,2 до 10 | от 1 до 50 | от 2 до 100 | от 4 до 200 | от 10 до 500 | ||
| Цена единицы младшего разряда, Н (кН) | 0,01 (0,00001) |
0,05 (0,00005) |
0,1 (0,0001) |
0,2 (0,0002) |
0,5 (0,0005) |
||
| Предел допускаемых значений доверительных границ относительной погрешности, % | 0,02 | ||||||
| Колебание нагрузки в заданной точке, не более, Н (кН) | 0,03 (0,00003) |
0,15 (0,00015) |
0,3 (0,0003) |
0,6 (0,0006) |
1,5 (0,0015) |
||
| Колебание нагрузки в заданной точке, не более, % от max | 0,0003 | ||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 1 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | 0,001 ... 10 | ||
|
Время выхода на заданное усилие (ступень), не более, с
|
30 | ||||||
| Время удержания нагрузки в заданной точке, не менее, мин | не ограничено | ||||||
|
Диапазон рабочих температур, °С
|
от 15 до 30 | ||||||
| Габаритные размеры силовой рамы, не более, мм: | |||||||
| − длина | 780 | 780 | 850 | 850 | 1150 | ||
| − ширина | 650 | 650 | 750 | 750 | 1250 | ||
| − высота* | 1850 | 1950 | 2200 | 2200 | 2650 | ||
| Габаритные размеры шкафа управления, не более, мм: | |||||||
| − длина | 720 | ||||||
| − ширина | 690 | ||||||
| − высота | 730 | ||||||
| Ход подвижной траверсы, не менее, мм | 600 | 750 | 900 | ||||
| Скорость перемещения траверсы, не менее, мм/мин | 160 | ||||||
|
Наибольшая высота зоны сжатия *, мм
|
250 | 250 | 300 | 300 | 350 | ||
| Наибольшая высота зоны растяжения *, мм | 600 | 700 | 900 | 900 | 1100 | ||
| Масса машины, не более, кг | 350 | 460 | 550 | 610 | 1400 | ||
| Электрическое питание от сети переменного тока | |||||||
| − напряжение, В | 220 ± 20 | ||||||
| − частота, Гц | 50 ± 5 | ||||||
| Потребляемая мощность, не более, Вт | |||||||
| − насосной установкой | 600 | 950 | 1200 | ||||
| − приводом траверсы | 180 | 250 | 370 | ||||
| Вероятность безотказной работы за 5000 ч | 0,95 | ||||||
| Срок службы, лет | 10 | ||||||
* - Размеры по требованию заказчика
По спецзаказу: ПК (ноутбук).
|
