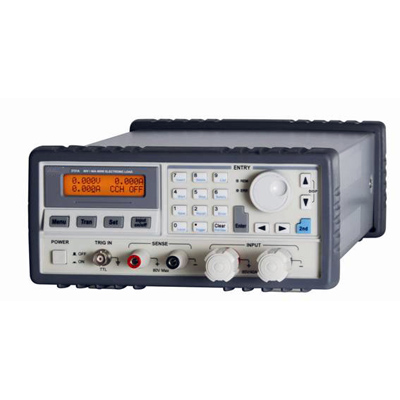

Программируемая электронная нагрузка AEL-8321

  • Электронная нагрузка AEL-8321

    /images/all/3/10685/big/img_5.jpg

    jijijij

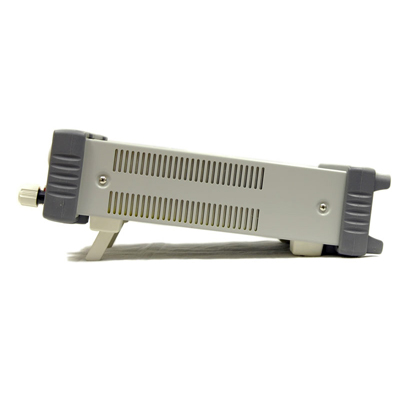

    Программируемая электронная нагрузка AEL-8321
  • Программируемая электронная нагрузка AEL-8321

    /images/all/3/10685/big/img_14.jpg

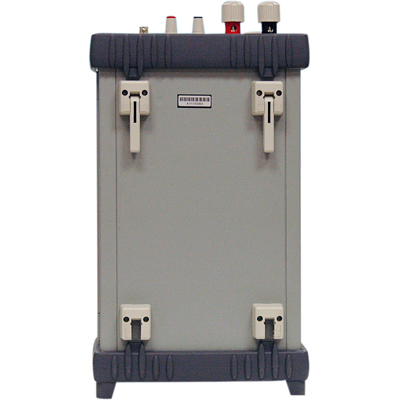

    Программируемая электронная нагрузка AEL-8321

    Программируемая электронная нагрузка AEL-8321
  • AEL-8321

    /images/all/3/10685/big/img_16.jpg

    1

    AEL-8321

ЦЕНА: 73 038 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Программируемая электронная нагрузка AEL-8321



Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 40 А, потребляемой мощностью до 400 Вт.



Отличительные особенности:



  • LCD дисплей с подсветкой
  • Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
  • Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
  • Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
  • Автокалибровка
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Режим короткого замыкания
  • Работа по спискам
  • Управление по RS-232 по SCPI командам
  • Поддержка LabView



Технические характеристики электронной нагрузки AEL-8321:



Входные параметры
Ток
Напряжение
Мощность
0~40 A
0~80 В
400 Вт
Минимальное рабочее напряжение на всем диапазоне токов 0,6 В
Режим постоянного тока
Диапазоны
Разрешение
Погрешность
0~4 A / 0~40 A
0,1 мA / 1 мА
0,1℅+5 мА / 0,1℅+10 мА
Режим постоянного напряжения
Диапазон
Разрешение
Погрешность
0~80 В
1 мВ
0.1℅+10 мВ
Режим постоянного сопртивления
Диапазон
Разрешение
Погрешность
0,02~2 Ом / 2~200 Ом / 20~2000 Ом
0,1 мОм / 8,6 мкСм*/0,96 мкСм
0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
Режим постоянной мощности
Диапазон
Разрешение (<100 >
Погрешность
0~400 Вт
1 мВт/10 мВт
0,2℅+600 мВт
Измерение тока
Диапазоны
Разрешение
Погрешность
0~4 A / 0~40 A
0,1 мA / 1 мА
0,05℅+4 мА / 0,05℅+8 мА
Измерение напряжения
Диапазоны
Разрешение
Погрешность
0~80 В
1 мВ
0,1℅+8 мВ
Измерение мощности
Диапазон
Разрешение (<100 >
Погрешность
0~400 Вт
1 мВт/10 мВт
0,1℅+600 мВт
Скорость нарастания тока
Верхний диапазон CC
Верхний диапазон CC
1 мА/мкс~4 A/мкс
100 мкА/мкс~400 мA/мкс
Разршение 1 мA/мкс
Погрешность 3% + 10 мкс
Динамический режим
Тип Непрерывный, импульсный, переключаемый
Частотный диапазон 0,38 Гц~50 кГц
Временной диапазон
Разрешение
Погрешность
0~655,35 мс
10 мкс
0.2℅+10 мкс
Время нарастания/спада
Разрешение
Погрешность
10 мкс~655,35 мс
10 мкс
0.2℅+10 мкс
Работа по списку
Время шага
Разрешение
Погрешность
10 мкс ~ 100000 с
10 мкс
0,2℅+10 мкс
Количество шагов 1~50
Цикл 1~65535
Список 7 списков
Тестирование батарей
Время разряда
Разрешений
Погрешность
1 с~100 ч
1 с
0.2℅+1 с
Емкость батареи
Разрешение
Погрешность
1 мА•ч~4000 А•ч
1 мА•ч
0,3℅+0,01А•ч
Короткое замыкание
CCL Режим
CCH Режим
CV Режим
CRL Режим
CRM Режим
CRH Режим
CPV Режим
CPC Режим
4,4 A
44 A
0 В
0,018 Ом
1.8 Ом
18 Ом
420 Вт
0 Вт
Максимальная скорость нарастания
Ток
Напряжение
4 A/мкс
0,6 В/мкс
Вход запуска
Уровень
Длительность
TTL , спадающий фронт
≥ 10 мкс
Максимальный входной уровень
Ток
Напряжение
44 A
84 В
Режимы защиты по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Защита от обратного тока
Вход выключен
Вход включен
30 A
50A
Пульсации + шум
>Ток (скз/пик-пик)
Напряжение (скз)
4 мА/40 мА
5 мВ
Интерфейс RS232; GPIB, USB - опция
Язык программирования SCPI
Питание
Напряжение
Частота
переменное напряжение 110 В или AC 220 В±15℅
48 ... 63 Гц
Вес 5,8 кг



* - величина обратная сопротивлению



Комплект поставки:



  • Электронная нагрузка
  • Кабель питания
  • Руководство по эксплуатации



Дополнительно:



  • Преобразователь интерфейсов USB-RS232(TTL) АКТАКОМ АСЕ-1020
  • Программное обеспечение AEL Manager Актаком Electronic Load Manager
