Взрывозащищенный лазерный дальномер LASERTCEH LM 10

Взрывозащищенный лазерный дальномер LASERTCEH LM 10. Прибор позволяет измерять расстояние на дистанции до 500 метров при использовании отражателя. Дальномер имеет широкий диапазон температур, от -60 до +50 C° и может работать в условиях агрессивных морских сред.

Комплекс выполнен на основе датчика Dimetix FLS-C. Это серия лазерных датчиков для бесконтактного измерения расстояний на дистанции до 500 метров с высокой точностью - до 1.0 мм.Корпус выполнен из коррозионностойкой стали.

Измерения производятся с частотой до 200 Гц. Полученные значения расстояния выводятся с помощью SSI интерфейса. Это обеспечивает несложный обмен данными между лазерным датчиком FLS-C и системой управления. Теперь лазерный датчик может быть подсоединен напрямую к управляющему устройству или удаленному I/O SSI интерфейсу датчика от любого другого производителя.

Сам лазерный датчик Dimetix FLS-C был разработан специально для применения в суровых промышленных условиях.

Отличительные особенности:

• Дальность измерения — от 0,05 до 150 м
• Точность измерения 1.5 мм
• Последовательный интерфейс ввода/вывода (RS232 и RS422)
• Высокоточный аналоговый интерфейс (0.2%)
• Два программируемых цифровых выхода
• Цифровой выход для сигнализации ошибки
• Интерфейс Profibus
• D-Sub коннектор и клемма с винтовым креплением для быстрого подключения
• Цельнометаллический алюминиевый корпус прибора
• Пыле- влаго- защита стандарта IP65
• Температурный диапазон, −60 ... +50 °C

Характеристики взрывозащитного корпуса:

• Используемый вид взрывозащиты – взрывонепроницаемая оболочка (“d” ГОСТ Р 51330.1-99) Взрывозащищенность достигается тем, что внутренний объем и все электрические части заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду.
• Встроенный источник питания вырабатывает набор стандартных напряжений питания и обеспечивает гальваническую развязку по питанию.
• В целях создания температурных условий, благоприятных для функционирования датчика, термокожухи оснащены трехступенчатой системой обогрева. В состав системы обогрева входит блок нагревателей, поддерживающий температуру непосредственно корпуса датчика, двухрежимный обогреватель смотрового окна и мощный нагреватель монтажной пластины.
• Блоки управления термокожухов реализуют режим безаварийного включения (напряжение питания на датчик подается только после предварительного прогрева).
• Нагреватель корпуса датчика (6 Вт), управляемый электронным реле.
• Нагреватель монтажной пластины (20 Вт) и двухрежимный обогреватель стекла (4,5/13,5 Вт), управляемые биметаллическим термореле.
• Входящий в комплект термокожуха настенный кронштейн с двумя степенями свободы обеспечивает крепление термокожуха к вертикальной поверхности и выбор направления обзора датчика расстояния (наведение на цель) в широком диапазоне углов.
• Напряжение питания ~24В.
• Внешние элементы конструкции термокожуха, выполнены из коррозионностойких материалов.
• Комплектуется устройствами передачи видеосигнала по кабелю типа «витая пара» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.

Технические характеристики дальномера LASERTCEH LM 10:

 Конструктивные параметры

Электрические параметры

Технические характеристики устройств передачи видеосигнала.

Комплект поставки:

• дальномер лазерный

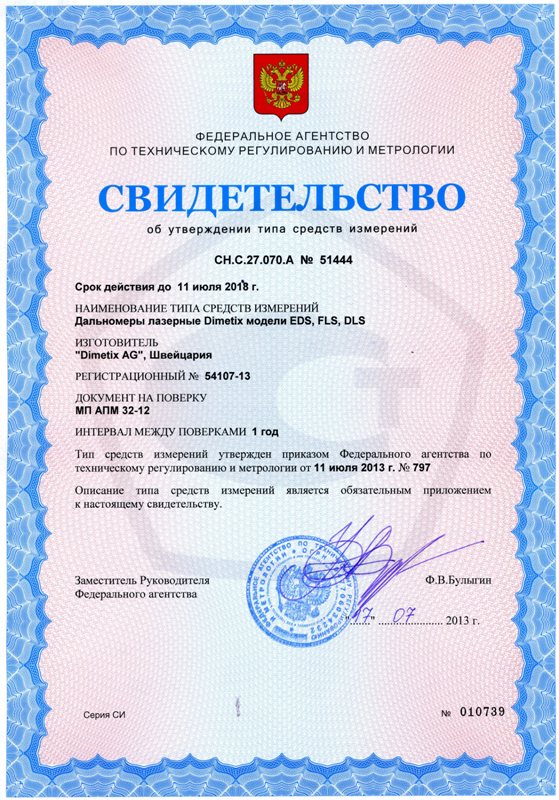

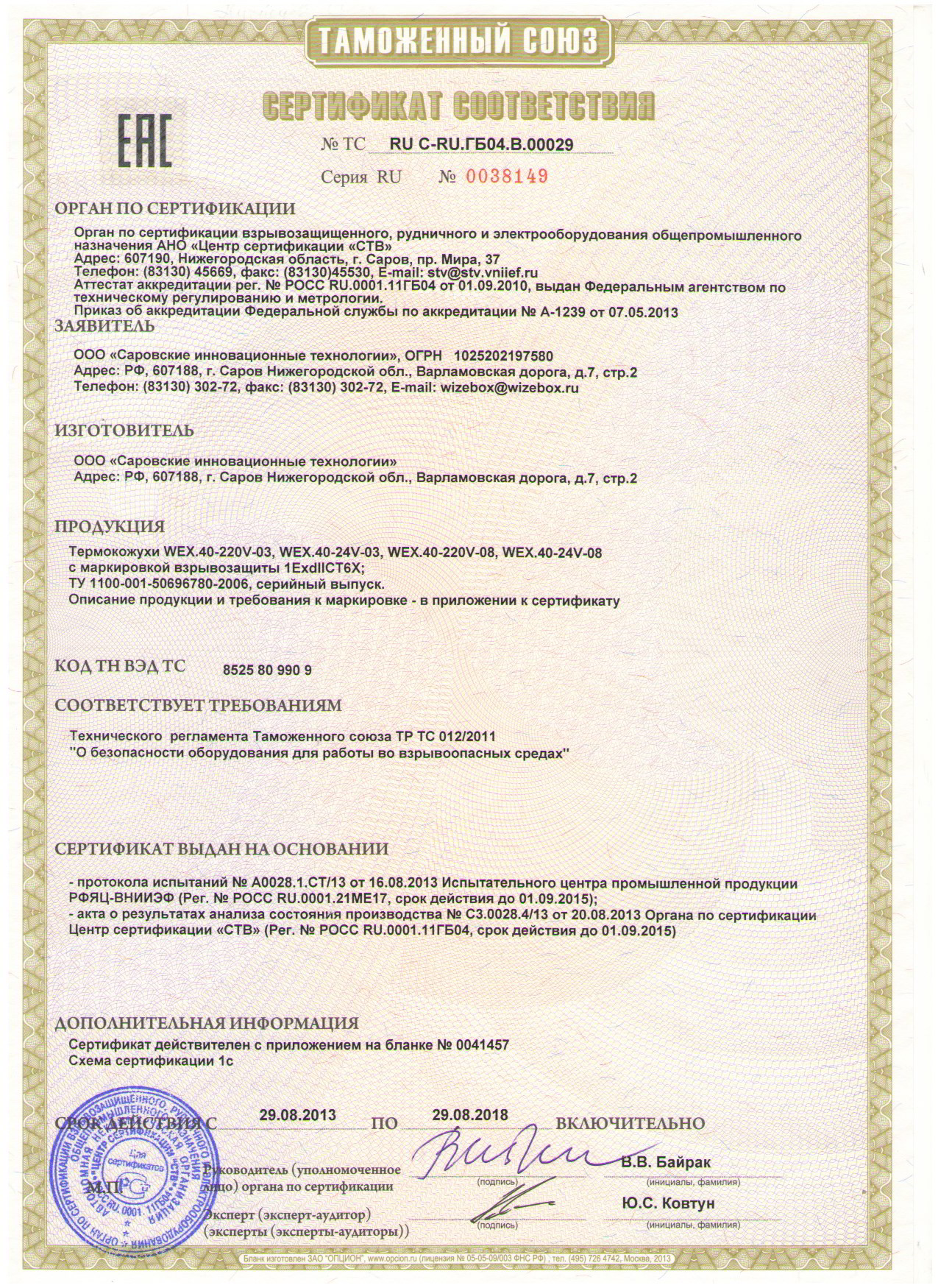

• сертификаты и разрешения (Ростехнадзор, Госреестр, Ростест)
• руководство пользователя
