Виброанализатор Falcon OneProd комплект Clipper

  • Виброанализатор Falcon OneProd комплект Clipper

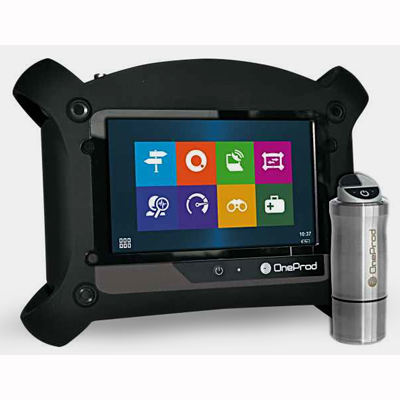

    images/all/3/10945/big/img_5.jpg

    jijijij

    Виброанализатор Falcon OneProd комплект Clipper

ЦЕНА: по запросу

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
ДИАТЕХ


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Калинчев Олег Менеджер по направлению ДИАТЕХ
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по товарам {name_p}. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev



Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Clipper - это вибродиагностический комплект, состоящий из виброанализатора Falcon OneProd и специализированного программного обеспечения SAFE PLANT.



Особенности:

  • Максимальная скорость сбора данных за счет использования встроенных алгоритмов и высокопроизводительного процессора, возможность расчета всех замеров по форме сигнала
  • Превосходные технические характеристики (динамический диапазон, частотный диапазон, спектральное разрешение, длина выборки до 80 сек. при 51.2 кГц)
  • Полный перечень контролируемых параметров вибрации (общий уровень, амплитуда/фаза, пик-фактор, эксцесс, спектры, спектры огибающей, формы сигнала, кепстры, орбиты и пр.)
  • Множество встроенных вспомогательных инструментов (стробоскоп, пирометр, цифровая камера, считыватель QR-кодов, аудио рекордер для комментариев и т.д.)
  • 4 синхронных канала вибрации + вход триггера (отметчика)
  • Возможность подключения трёхкомпонентного беспроводного датчика с автоматическим позиционированием
  • Широкий выбор выходных интерфейсов: USB, Wi-Fi, Ethernet
  • Прочный противоударный корпус с резиновой оболочкой для защиты от падений и лучшей эргономики.
  • Большой цветной сенсорный экран высокого разрешения, который можно использовать даже в перчатках
  • Превосходные эргономические свойства, простой интуитивно понятный интерфейс
  • Взрывозащищенное исполнение
  • Удобная встроенная программа многоплоскостной динамической балансировки
  • Возможность поэтапного расширения функциональных возможностей



Назначение и область применения:

Измерительный прибор комплекса Clipper, созданный компанией с 25-ти летним опытом разработки систем для вибродиагностики, является уникальным инструментом для сбора и анализа параметров вибрации, который предлагает инновационный подход к обслуживанию вращающегося оборудования. Быстрый и эффективный анализатор вибрации представляет наилучшее на сегодняшний день решение для обеспечения максимальной производительности при обслуживании любых видов промышленного оборудования. При создании виброанализатора использовалось революционное и уникальное решение по принципу "все в одном", которое объединяет беспроводной трехосевой датчик с автономным питанием и портативный прибор с цветным сенсорным дисплеем высокого разрешения и широчайшим набором встроенных функций (стробоскоп, пирометр, цифровая камера, считыватель QR-кодов, запись аудио комментариев).



По сравнению с приборами других производителей виброанализатор комплекта Clipper имеет целый ряд существенных преимуществ.

  • Автоматическая настройка

Настройка конфигурации никогда еще не была так проста! Утомительные описания в виброанализаторе комплекта Clipper производятся через встроенный объектно-ориентированный интерфейс. После этого измерения происходят без риска ошибок из-за неправильной настройки исследуемого объекта. Пользователь устанавливает беспроводной датчик поочередно на каждый узел машины и проводит измерения в полностью автоматическом режиме.



  • Максимальная производительность

Трехосевой датчик, который легко устанавливается благодаря функции автоматического позиционирования; QR-код, связанный с каждой машиной для автоматической идентификации; быстрое измерение благодаря многоканальной обработке данных в режиме реального времени; интерактивная помощь; безопасность оператора все это позволяет сократить до минимума время проведения измерений, гарантируя оптимальные эксплуатационные расходы и максимальную производительность.



  • Множество коммуникаций

Виброанализатор включает в себя разнообразные интерфейсы и возможности для передачи данных:

  • Беспроводная связь с трехосевым датчиком
  • Передача данных посредством USB, стандартный Wi-Fi протокол, Ethernet
  • Режим удаленного управления позволяет передавать изображение дисплея прибора на ПК

Виброанализатор передает собранные данные на ПК с программным обеспечением SAFE PLANT для последующего хранения и дополнительного анализа, составления отчетов и т.д.



  • Использование в тяжелых условиях

Анализатор вибрации комплекта Clipper был разработан для промышленного использования в самых сложных условиях без ущерба для его функциональности и производительности:

  • ATEX зона 2
  • Степень защиты IP 65
  • Выдерживает падение с высоты 2 метра.

Беспроводной датчик оснащен шнуром, который крепится к запястью пользователя, предотвращая падения или потерю. Прибор также имеет резиновую окантовку для удобства в обращении и обеспечивает устойчивость к сотрясениям. Отсутствие кабеля делает работу пользователя более безопасной, благодаря быстрой установке датчика и возможности дистанцироваться от машины во время измерения, тем самым уменьшая возможные риски.



  • Балансировка всех видов машин

Встроенный модуль направляет пользователя на протяжении всего процесса балансировки машин. Благодаря интуитивно понятному интерфейсу, прибор определяет оптимальную массу корректирующих грузов и угол их установки для каждой плоскости коррекции. Для удобства работы процесс балансировки разделяется на следующие этапы: конфигурация машины, определение неуравновешенной части, определение плоскости и массы корректирующего груза, пробный пуск с корректирующими грузами, оценка качества балансировки, подготовка заключения. Результаты автоматически сравниваются с современными стандартами (соответствие ISO10816-3, ISO1940)  в целях обеспечения надежности балансировки.



 Краткие технические характеристики:

Частотный диапазон

0 – 40 000 Гц (до 80 кГц для одного канала)

Кол-во каналов

4 аналоговых синхронных, 1 тахо-вход

Датчики (аналоговый вход)

IEPE, AC / DC, датчики без электроники, трехосевой датчик

Отметчики (тахо-вход)

Оптический, лазерный, подключение к штатным тахометрам

Динамический диапазон

Разрядность АЦП 24 бита

Единицы измерения

м/с2, мм/с, мкм, другие

Базовые измерительные функции

Общий уровень, пик-фактор, волна, орбита, спектр, огибающая,

спектр огибающей, разгон/выбег, длинная волна,

Разрешение спектра

до 102 400 линий (до 6 400 линий в базовой версии)

Длина волны

8192, 16384, 32768, 65536 точек (до 4 млн. точек)

Память

3,5 Гб для измерений

Обмен с ПК

USB 2 тип А, USB 2 тип В, Ethernet, Wi-Fi

Корпус

Прорезиненный ударостойкий (1,2 метра падение), IP 65

Дисплей

Цветной, сенсорный, 800х480, 154х92 мм, высокая яркость

Питание

Li-Ion, встроенная батарея, от 10 часов интенсивной работы

Масса прибора/комплекта

1 800 грамм (с батареей и защитой)

Размеры изм. блока

200 x 265 x 65  мм

Герметичность

IP 65

Диапазон температур

От – 20 до + 80 градусов Цельсия

Взрывозащита:

есть

Вход микрофона

есть

Наушники

есть

Встроенный стробоскоп

есть (от 30 до 15 000 об /мин)

Встроенный пирометр

есть (от 0 до 200 градусов Цельсия)

Встроенная камера

есть (640 х 480)

QR сканер

есть


Программное обеспечение SAFE PLANT:

Программное обеспечение SAFE PLANT представляет собой единую интеллектуальную платформу для сбора, хранения, отображения и анализа различной диагностической информации с целью повышения надежности эксплуатации и эффективности обслуживания и ремонта всего парка технологического оборудования на основании сведений о его фактическом и прогнозируемом техническом состоянии.



SAFE PLANT – первый масштабируемый программный продукт, позволяющий объединять сведения о состоянии оборудования, режимах его эксплуатации, производимых обслуживаниях и ремонтах в единую диагностическую базу данных, выполнять их анализ и осуществлять передачу необходимой информации для планирования сроков и объемов ремонтных работ.



Программный комплекс SAFE PLANT обеспечивает:

  • сбор, обработку и запись в единую базу данных результатов измерений, полученных с использованием различных аппаратных средств,
  • импорт дополнительных сведений о режимах эксплуатации оборудования, сроках и объемах технических обслуживаний и ремонтных воздействий, включая балансировку и центровку,
  • структурированное хранение результатов измерений в сетевой базе данных с возможностью удаленного многопользовательского доступа,
  • гибкий инструментарий просмотра и расширенного анализа результатов измерений,
  • автоматическое поузловое диагностирование оборудования с использованием встроенных и дополнительных экспертных правил,
  • формирование различных видов протоколов и отчетных документов,
  • автоматическое создание маршрутов для организации ежедневного мониторинга состояния оборудования,
  • двухстороннюю связь с заводскими системами АСУ ТП,
  • экспорт информации о состоянии оборудования во внешние информационные системы.



Программное обеспечение SAFE PLANT может использоваться в качестве универсальной базы данных для хранения, обработки и углубленного анализа результатов измерений, получаемых с использованием различных типов виброметров и анализаторов в рамках периодического мониторинга состояния оборудования. SAFE PLANT позволяет организовать единое диагностическое пространство и обеспечить высокую достоверность своевременного выявления свыше 100 видов неисправностей различных видов динамического оборудования. Внедрение данного программного продукта существенно повышает эффективность работы службы диагностики за счет автоматизации большинства выполняемых операций: составление ежедневных маршрутов измерений, экспресс-анализ полученных данных, оптимизация объема анализируемой информации, формирование электронного документооборота.



Комплект поставки:

Комплект Clipper

Basic

Advance

Prof

Измерительный блок Falcon OneProd

1 шт.

1 шт.

1 шт.

Пакет внутриприборного программного обеспечения

Basic

Advance

Prof

Зарядное устройство для измерительного блока

1 шт.

1 шт.

1 шт.

Защитная пластина на экран

1 шт.

1 шт.

1 шт.

Кабель USB для разгрузки данных на ПК

1 шт.

1 шт.

1 шт.

Комплект беспроводного датчика вибрации с зарядным устройством

1 шт.

1 шт.

1 шт.

Комплект проводного датчика вибрации с магнитом и кабелем

-

2 шт.

4 шт.

Комплект тахометрического датчика со стойкой и кабелем

1 шт.

1 шт.

1 шт.

ПО SAFE PLANT (2 Лицензии)

Basic plus

Advance

Prof

Кейс и ремень для переноски

1 шт.

1 шт.

1 шт.

Комплект документов

1 шт.

1 шт.

1 шт.



Пакет внутриприборного программного обеспечения

Basic

Advance

Prof

Характеристики прибора



Кол-во доступных параллельных аналоговых каналов

1

2

4

Тахометрический вход

DC вход

Встроенный стробоскоп

Встроенный пирометр

Цветной сенсорный экран  7"

Встроенная цифровая камера



Автоматическое определение точки



Режимы работы







Работа по маршруту (Коллектор)

Работа вне маршрута (Анализатор)

Балансировочный прибор



Определение собственных частот

Разгон / выбег



Цифровой магнитофон





Многоканальный анализ (взаимные спектры, когерентность и пр.)





Параметры обработки сигнала



Спектральное разрешение (кол-во линий)

6 400

102 400

102 400

Длина выборки (кол-во точек, к)

8

64

4 000
