Назначение трассоискателя Абрис:

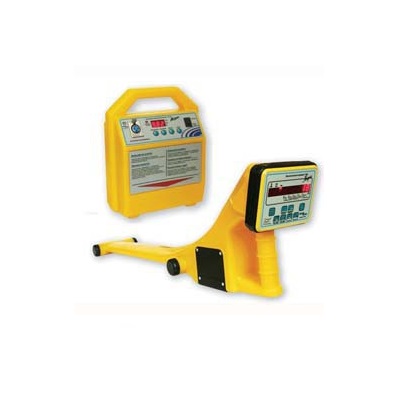

Трассопоисковый комплекс АБРИС предназначен для поиска протяженных токопроводящих объектов, таких как металлические трубы, телефонные и силовые кабели, как в пассивном режиме (по проходящему по кабелю току), так и в активном при совместной работе с трассопоисковым генератором.

Комплекс АБРИС поставляется в трех основных комплектациях АБРИС 24.20, АБРИС 24.30 и АБРИС 24.40.

Комплектации АБРИС 24.20, АБРИС 24.30 и АБРИС 24.40 различаются мощностью генератора и дальностью поиска. Генератор ТГ20 – до 1500 метров, генератор ТГ30 и генератор ТГ40 - до 3000 метров.

Приемник ТМ8 - предназначен для обнаружения, локализации и измерения глубины залегания искомых коммуникаций.

Портативный переносной генератор ТГ20, ТГ30 и ТГ40 – предназначен для создания тока испытательной частоты в трассе.

Рамка индуктивной связи – предназначена для наведения тока испытательной частоты без непосредственного подключения к трассе. Используется в случае невозможности подключения генератора к коммуникации, а так же при необходимости разведки местности для поиска неизвестных коммуникаций.

Кабели гальванического подключения используются для подключения генератора к открытому участку трассы и создания тока испытательной частоты.

Штырь заземления – позволяет заземлить кабель гальванического подключения для возврата тока через землю.

Особенности трассопоискового комплекса АБРИС:

• Небольшие габариты и вес
• Светодиодный морозостойкий дисплей приёмника и генератора - работа до -40°С
• Брызгозащитное исполнение
• Определение глубины залегания труб при совместной работе приемника с генератором
• Поиск по максимальному и минимальному сигналу с одновременным отображением силы электромагнитного поля, идущего от проводника с током
• Автоматическая и ручная регулировка сигнала
• Стрелки – указатели направления расположения трассы на дисплее приемника, помогают оператору локализовать расположение трассы
• Генераторы снабжены устройством автоматического согласования с трассой и индикации отсутствия надежного контакта с коммуникацией
• Трассировка линии: Генератор ТГ20 – до 1500 метров, Генератор ТГ40 - до 3000 метров
• Возможность переключения выходной мощности для работы на коротких участках
• Режим работы - непрерывный и импульсный
• Непрерывный контроль уровня заряда аккумуляторной батареи
• Питание генератора осуществляется от встроенной аккумуляторной батареи
• Заряд батарей производится от зарядного устройства (сети переменного тока 220 В, 50 Гц), а также от внешнего источника питания постоянного тока с напряжением от 12 до 16 вольт (бортовая сеть автомобиля). Процесс заряда аккумуляторов полностью автоматизирован и контролируется встроенным микропроцессором
• Возможность поставки специализированной версии для подводных работ

Технические характеристики приёмника ТМ-8

Технические характеристики генератора ТГ-24.40

Технические характеристики генератора ТГ-24.20

Комплекты поставки трассоискателя

Комплект поставки АБРИС 24.20:

• Приемник ТМ8
• Генератор ТГ24.20 (ТГ20)
• Рамка индуктивной связи
• Кабели гальванического подключения
• Штырь заземления
• Зарядное устройство 220 В
• Сумка для приемника
• Сумка для генератора
• Документация

Комплект поставки АБРИС 24.20:

• Генератор ТГ24.30 (ТГ30),
• Приемник ТМ-8,
• Инструкция по эксплуатации,
• Чехол,
• Зарядное устройство 220 Вольт,
• Комплект соединительных проводов,
• Штырь заземления,
• Рамка индуктивной связи.

Комплект поставки АБРИС 24.40:

• Приемник ТМ8
• Генератор ТГ24.40 (ТГ40)
• Рамка индуктивной связи
• Кабели гальванического подключения
• Штырь заземления
• Зарядное устройство 220 В
• Сумка для приемника
• Сумка для генератора
• Документация
