Корреляционный течеискатель Искор-205

  • Течеискатель Искор-205

    /images/all/3/11042/big/img_5.jpg

    jijijij

    Корреляционный течеискатель Искор-205

ЦЕНА: 367 770 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00008611
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Корреляционный течеискатель Искор-205



Назначение прибора:



  • Определение корреляционным методом местоположения утечек из трубопроводов
  • Проведение трассировки пассивным методом
  • Уточнение местам утечки акустическим течеискателем
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов



Функции течеискателя Искор-205:



  • Поиск места разгерметизации трубопровода
  • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом





Корреляционный течеискатель Искор-205 обладает следующими отличительными особенностями:



  • Наличие радиоканалов
  • Высокая помехозащищенность
  • Оперативность и скорость расчетов
  • Ударозащищенные водонепроницаемые датчики
  • Малые габариты и вес
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
  • Уточнение места утечки акустическим методом в режимах «спектр» и «график»



Применение:



  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб

  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления



Технические характеристики корреляционного течеискателя Искор-205:



Параметр Значение
Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м до 200
Минимальное давление в трубопроводе, кг/см2 1,5
Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц 60 ... 5000
Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем 2,4 ГГц
Температура окружающей среды, ºС -20 ... +40
Дисплей Графический, LCD, 320х240 точек
Корпус IP42
Размеры 125х227х45 мм
Масса 1,0 кг



Приемник  АП-027
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Акустический датчик АД-227
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х110
Масса, не более, кг 1,2



Электромагнитный датчик ЭМД-247
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

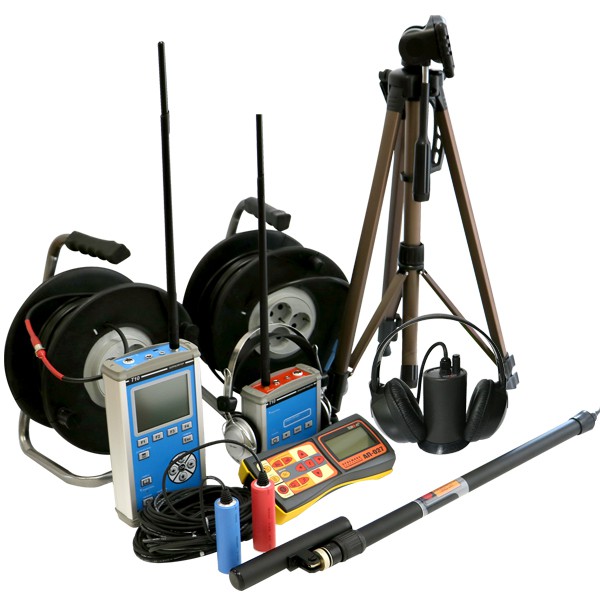

Комплект поставки:



  • Корреляционный течеискатель (ВУ)
  • Внешний модуль Датчикк - 2 шт.
  • Антенна - 2 шт.
  • Удлинитель сигнального провода на катушках (25 м) - 2 шт.
  • Штатив
  • Сетевой адаптер - 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» - 8 шт.
  • Акустический течеискатель с функцией пассивного обнаружения кабелей, трубопроводов (приемник, акустический и электромагнитный датчик, головные телефоны)
  • Руководство по эксплуатации
  • Транспортные сумки
Введите число *


Введите число *
