Кабеледефектоскатель Успех АТГ-525.60Э

  • Кабеледефектоскатель Успех АТГ-525.60Э

    /images/all/3/11049/big/img_5.jpg

    jijijij

    Кабеледефектоскатель Успех АТГ-525.60Э

ЦЕНА: 333 270 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Артикул: 00-00003312
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 16.53MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Кабеледефектоскатель Успех АТГ-525.60Э



Комплект с интеллектуальным алгоритмом выявления дефектов и генератором средней мощности. Области применения - электроэнергетика.



Назначение прибора:



  • Поиск кабеля пассивным методом
  • Определения мест повреждения кабеля акустическим и электомагнитным способом
  • Проведения работ по поиску скрытой проводки
  • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора
  • Обследования участков местности перед проведением земляных работ
  • Обнаружения мест разгерметизации трубопроводов на глубине до 6 м



Технические характеристики:



Генератор АГ-144.1
Параметр Значение

Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «_П_»
«SIN» «3 част.»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки Любое (0…∞)
Согласование с нагрузкой Автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Класс климатической защиты IP54



Приемник АП-027
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Электромагнитный датчик ЭМД-247
Параметр Значение
Тип преобразователя Резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания От приемника
Коммутация резонанса Принудительная (управляется приемником)



Датчик акустический АД-227
Параметр Значение
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,2



Индукционная антенна ИЭМ-301.3
Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

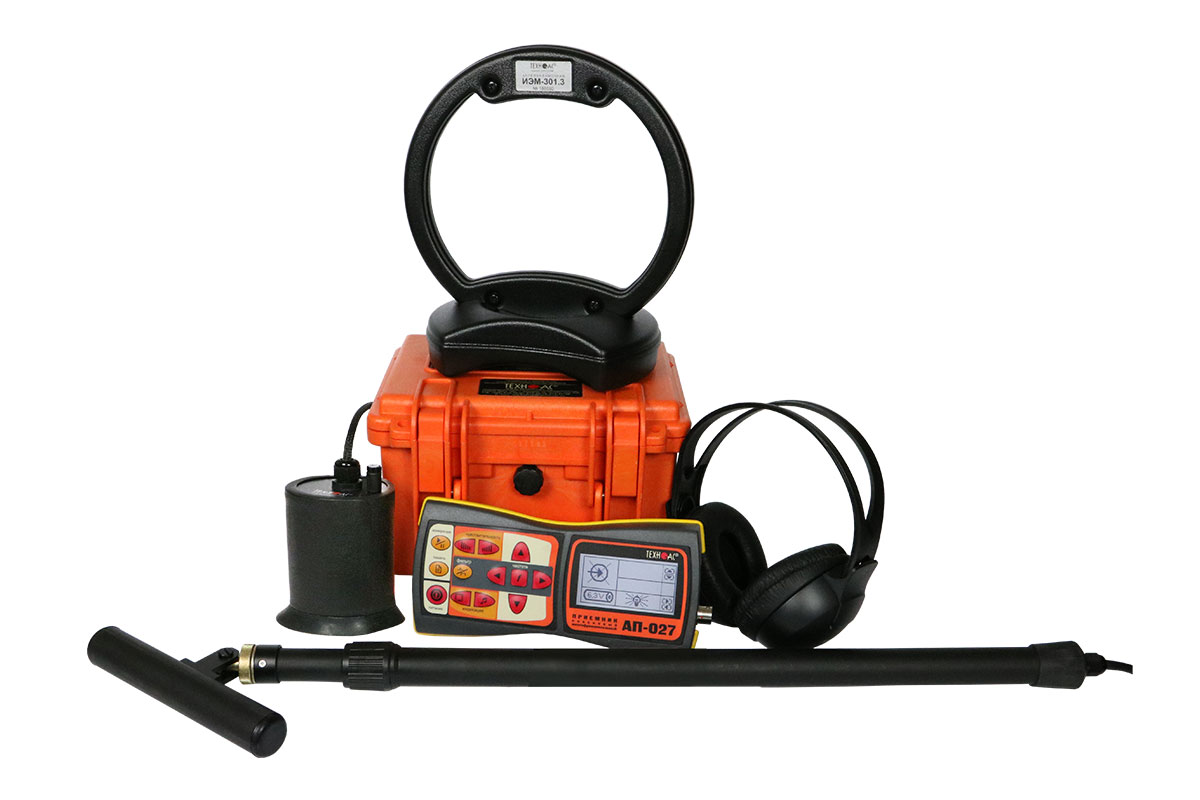

Комплект поставки:



  • Генератор АГ-144.1
  • Приемник АП-027
  • Электромагнитный датчик ЭМД-247
  • Комплект акустического датчика АД-227
  • Индукционная антенна ИЭМ-301.3
  • Головные телефоны
  • Сумка



Дополнительно:



  • Датчик контроля качества изоляции ДКИ-117
  • Датчик-определитель дефектов коммуникаций ДОДК-117
  • Клещи индукционные КИ-110
  • Накладная рамка НР-117
  • Комплект АДМ-227
  • Площадка для установки АД в снег или мягкий грунт
