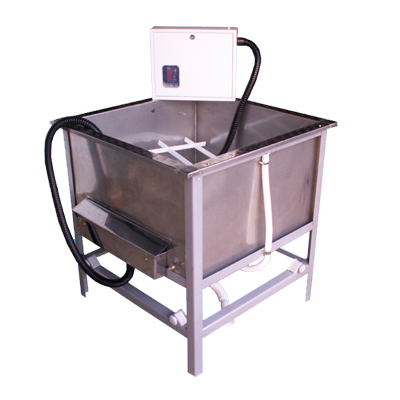

Термостатированные ванны предусмотрены для насыщения образцов водой или расолом и осуществления цикла оттаивания образцов(бетон, кирпич, керамическая плитка, щебень и другие материалы) как в воде, так и в рассоле хлористого натрия..
Температура воды (рассола) поддерживается автоматически микропроцессорным контроллером в необходимых задаваемых пределах с точностью ±0,1°С.
Ванны изготавливаются из нержавеющей стали марки AISI 304.
Для поддержания необходимой температуры среды насыщения или оттаивания образцов ванна оснащается ТЭНами необходимой мощности. ТЭНы изготавливаются из нержавеющей стали. Также ванна комплектуется коррозионностойкими датчиками температуры и уровня жидкости. Для управления работой ванны, задания необходимого интервала поддерживаемой микропроцессором температуры воды на стене рядом с ванной устанавливается пульт управления.

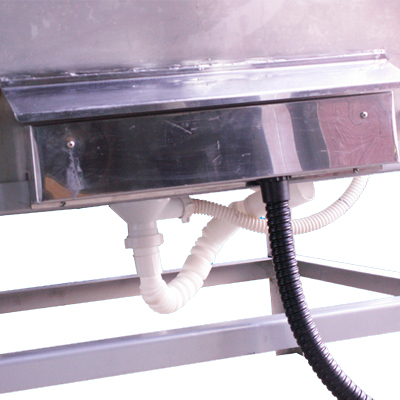

Пульт управления имеет дистанционность 3 м (дистанционность может изменяться по заявке заказчика) и соединяется с ванной при помощи металлорукова из коррозионностойкого материала.

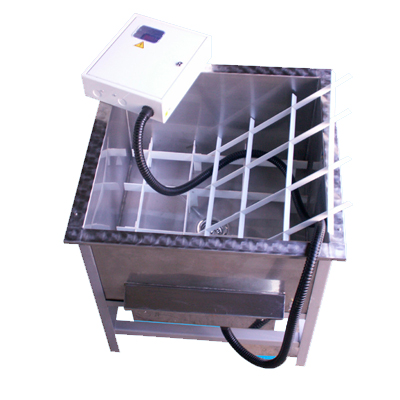

Для обеспечения необходимых зазоров между образцами и днищем ванны, ванна комплектуется соответствующими образцам решетчатыми подставками из нержавеющей стали.
Пульт управления укомплектован пускорегулирующей аппаратурой, микропроцессорным измерителем-регулятором температуры (подлежит поверке), устройством защитного отключения электропитания ванны при появлении опасного для персонала уровня воздействующего напряжения, устройством защитного отключения электропитания ванны для исключения пожарной опасности при перегреве из-за упуска воды, дисплеем визуального контроля температуры и др.

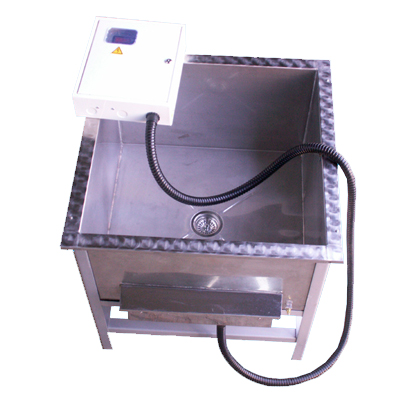

Для слива воды по окончании испытаний ванна оборудуется сливным отверстием и пробкой.
По выбору заказчика термостатированные ванны изготавливаются в двух вариантах: без холодильной машины и в комплекте с холодильной машиной. В первом варианте термостатированные ванны спроектированы для работы в помещениях при температуре воздуха от +1°С до +22°С и относительной влажности до 80%, а во втором варианте термостатированные ванны спроектированы для работы в помещениях при температуре воздуха от +1°С до +35°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Марка установки |
Количество образцов бетон/кирпич,шт |
Размеры, длина х ширина х высота, мм |
Погрешность измерения температуры, % |
Разрешающая способность измерителя температуры,°С |
Масса установки, кг |
Потребляемая мощность, кВт |
|
|
Ванны |
Габаритные |
||||||
|
ТВО-32/20 |
32/20 |
700х700х450 |
800х800х850 |
0,5 |
0,1 |
30 |
4,0 |
|
ТВО-48/40 |
48/40 |
1250х600х450 |
1350х700х850 |
0,5 |
0,1 |
35 |
8,0 |
|
ТВО-72/50 |
72/50 |
1450х700х450 |
1550х800х850 |
0,5 |
0,1 |
40 |
12,0 |
