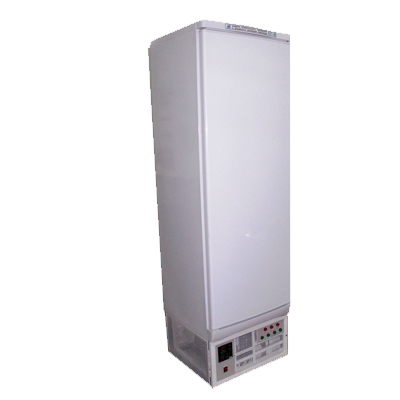

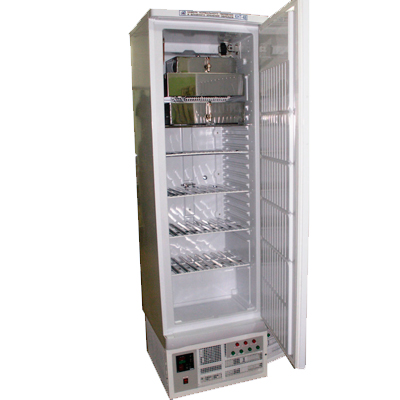

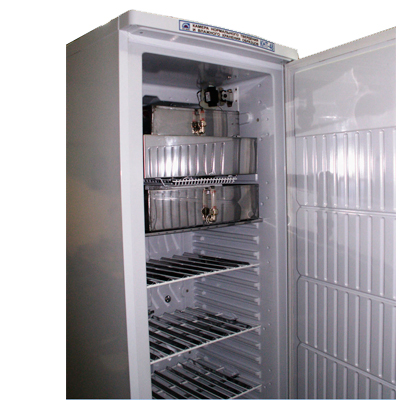

Шкаф влажного хранения образцов ШВХ-48, ШВХ-60

Шкафы влажного хранения образцов изготавливаются полной заводской готовности, сопровождаются руководством по эксплуатации и всеми необходимыми поверочными свидетельствами и клеймами.

Шкафы предназначены для твердения и влажного хранения образцов цементного теста в металлических трёхгнездовых формах (по рис. 8 ГОСТ 30744-2001). В шкафах создаётся и автоматически поддерживается необходимая климатическая среда условий при хранении образцов — балочек из цементного теста в формах и колец «Ле-Шателье» с цементным тестом по ГОСТ 30744-2001, EN 196-1 и EN 197-1 в течении заданного периода времени.

Также по заявке потребителя (это необходимо оговорить при размещении заказа у поставщика, так как потребуются дополнительные программы процессора) в этих шкафах возможно хранения образцов бетона при нормальных условиях по ГОСТ 10180-2012 и по ГОСТ 18105-2010, и образцов раствора строительного по ГОСТ 5802-86. Одновременно шкафы влажного хранения образцов могут применяться в качестве шкафа для оттаивания образцов бетонов ячеистых автоклавного твердения при температуре (18±2)°С и относительной влажности воздуха (95±2)°С по ГОСТ 31359-2007.

Регулирование температуры и влажности осуществляется автоматически с помощью программируемого микропроцессора. Микропроцессорный измеритель температуры и влажности воздуха внутри шкафа включен в Госреестр средств измерений, подлежит поверке и поставляется поверенным.

Отличительными положительными особенностями шкафов влажного хранения нашего производства являются:

1. Более узкий диапазон поддерживаемых параметров по влажности и температуре (температура = (20 ± 1)°С и относительная влажность воздуха = 90÷100%) по сравнению со шкафами других производителей (температура = (20 ± 3)°С и относительная влажность воздуха = 90÷100%). В соответствии с пунктом 4.10 ГОСТ 30744-2001 температура в шкафе должна быть (20 ± 1)°С и относительная влажность воздуха должна быть не менее 90 %.

Для этого шкафы укомплектованы нагревателями и холодильной машиной для поддерживания необходимых параметров воздуха внутри камеры по температуре и влажности. Наличие утеплённого корпуса, утеплённых дверей, а также холодильной машины создаёт возможность некритичного отношения к температуре окружающего воздуха внутри помещения лаборатории (или подсобного помещения).

Некоторые производители шкафов влажного хранения в целях удешевления изготавливают их в облегчённом варианте без утепления корпуса и без комплектации холодильной машиной, что не позволяет поддерживать необходимые параметры внутренней среды без предъявления специальных требований к помещению лаборатории по температуре окружающего воздуха. Специальные требования к помещению лаборатории по температуре окружающего воздуха по версии этих изготовителей камер нормального твердения должны создаваться в жаркое время года с помощью бытовых кондиционеров. Но применение кондиционера создаёт существенные проблемы для потребителя. А именно:

- во-первых для поддерживания температуры воздуха в помещении (20 ± 1)°С на пульте кондиционера придётся задавать минимально возможную температуру - 18 градусов, что создаёт дискомфортную среду обитания для персонала из-за сквозняков и возможности простудных заболеваний персонала. Чтобы чувствовать себя в помещении комфортно - для большинства людей это окружающая температура 25 или 26 градусов, иногда 24, но никак не меньше! Именно эту температуру и нужно устанавливать на пульте дистанционного управления для нормальных условий работы персонала. Но это недопустимо по условия необходимой температуры воздуха в камере нормального твердения;

- во-вторых для возможности работы кондиционера в зимних условиях его необходимо в обязательном порядке оснащать зимним комплектом, в противном случае неминуем выход кондиционера из строя при работе наружного блока кондиционера в условиях с температурой окружающего воздуха ниже ноля градусов.

1. Возможность опционной комплектации шкафа адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому контролю температуры, и влажности внутри шкафа, и автоматической регистрации этих параметров в рабочем журнале в соответствии с требованиями п. 4.10 ГОСТ 30744-2001.

3. Комплектация камер запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации ультразвукового увлажнителя воздуха или увлажнителя распылительного типа.     При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также для работы необходим воздушный компрессор, который заказывается отдельно.

    При поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.

4. Комплектация шкафов запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации парогенератора или ультразвукового увлажнителя воздуха, или увлажнителя распылительного типа.
При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также при этом для работы необходим воздушный компрессор, который заказывается отдельно.
При поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.

5. Отсутствие необходимости подключения камер к водопроводной сети.

6. Минимально возможные и продуманные габаритные размеры, что позволяет размещать их в лаборатории на небольшой площади и отсутствие всевозможных выступающих элементов конструкции, что создаёт удобство в пользовании и при необходимости удобство перемещения из одного помещения в другое, и что придаёт законченный и гармоничный внешний вид.


  Оптимальные габаритные размеры наших камер позволяют заносить их в лабораторию через стандартные дверные проёмы. Необходимые размеры дверного проема в чистоте (в свету) составляют:

         ширина - нормальная/допустимая, не менее – 870/755мм

         высота - нормальная/допустимая, не менее – 2000/1950мм;

Компоновка изделий иных производителей по габаритным размерам создаёт существенные проблемы при перемещении их в помещение лаборатории.

7. Эргономичный размер глубины шкафа (не более 630мм) позволяет легко, удобно и без применения излишних физических усилий размещать и извлекать образцы.

8. Обеспеченность защиты от отрицательного воздействия на обслуживающий персонал и защита собственной конструкции при возникновении следующих аварийных ситуаций, а именно:
- автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;
- автоматическое отключение при перегреве по причине отказа датчика температуры или микропроцессора измерителя температуры, что исключает пожароопасность.

9. Минимально возможная потребляемая электрическая мощность и соответствующий малый расход электроэнергии.

10. Исключено недопустимое капельное орошение поверхности форм с образцами, так как при поддерживании влажности с помощью распыления воды сжатым воздухом или ультразвуковым распылителем происходит микрокапельное орошение форм с образцами водой, а это, во-первых, не допускается по ГОСТ 10180-90 (п.2.3.2.) во-вторых, изменяет водоцементное отношение цементного теста. Ультразвуковой генератор увлажнения воздуха работает на принципе выбивания ультразвуковым генератором микрокапель с поверхности воды и нагнетания вентилятором микрокапель воды во внутренний объём шкафа. При капельном орошении форм с образцами кроме изменения водоцементного отношения цементного теста происходит насыщение цементного теста солями, содержащимися в переносимой капельной воде. Токсичность капельного орошения форм с образцами вызвана неконтролируемым изменением основных свойств цементного теста – ухудшением показателей прочности и долговечности.

Все шкафы влажного хранения образцов (кроме ШВХ-24, ШВХ-48 и ШВХ-60) изготавливаются полностью в металле в двух вариантах:

1. наружный и внутренний корпуса - из листовой эмалированной оцинкованной стали.

2. наружный и внутренний корпуса - из листовой нержавеющей стали.

Шкафы ШВХ-24, ШВХ-60 и ШВХ-48 изготавливаются в следующем исполнении: наружный корпус - из эмалированной стали, а внутренний корпус – из пластмассы.

Во всех вариантах шкафы ШВХ выполняются шкафного типа с утеплением корпуса и дверей заливочным пенополиуретаном.

    Микропроцессорный измеритель температуры и влажности воздуха в помещении лаборатории включен в Госреестр средств измерений, подлежит поверке и поставляется поверенным.
При использовании адаптера сети микропроцессорные контроллеры, управляющие работой шкафа и измеряющие температуру и влажность воздуха как внутри шкафа, так и температуру и влажность воздуха в помещении лаборатории, могут быть подключены к компьютеру для обеспечения регистрации следующих данных:
- отображение текущих показаний прибора в цифровом и графическом виде;
- архивирование параметров через заданные промежутки времени;
- реагирование на выход измеряемых значений за установленные пользователем границы;
- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.


     Для подключения контроллера шкафа к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с программным обеспечением и кабелем подключения к компьютеру).
