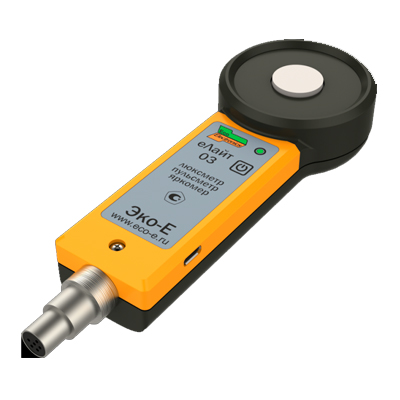

Измеритель освещенности, яркости и пульсаций еЛайт03

Тип оборудования: Измеритель освещенности, яркости и пульсаций

Производитель: Эко-Е

Модель:  еЛайт03

Гарантия: 1 год

Описание:

Модуль люксометра еЛайт03 с дополнительными функциями измерения яркости источников света и неравномерности светового потока является законченным полнофункциональным измерителем параметров световой среды. Он является составной неотъемлимой частью следующих профессиональных приборов:

• измеритель освещенности, пульсаций и яркости еЛайт01
• люксметр-яркомер-пульсметр еЛайт02

Для подключения к пультам БОИ-01 (комплект еЛайт01) или БОИ-02 (комплект еЛайт02)

Метрологические характеристики люксометра еЛайт03:

Все метрологические характеристики приборов серии еЛайт определяет именно измерительный модуль люксометра еЛайт03. По сравнению с приборами других производителей, еЛайт03 обладает следующими преимуществами:

• межповерочный интервал - 2 года;

• подтвержденный диапазон измеряемой освещенности (указан в описании типа СИ) – 1…200000лк;

• рабочий диапазон температур – от минус 20°C до +50°C

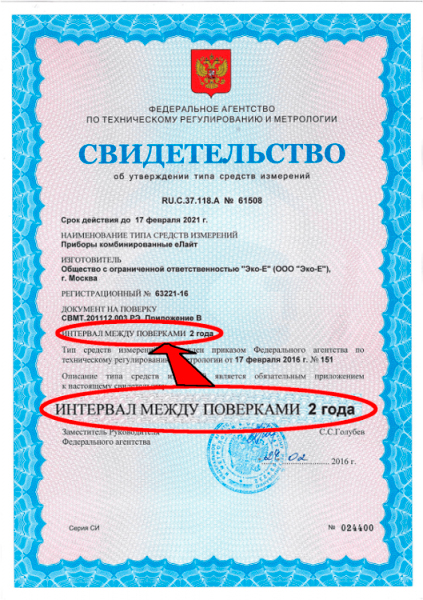

Все перечисленные характеристики еЛайт03 подтвердил на Государственных испытаниях на соответствие типу средства измерений. По результатам этих испытаний многофункциональный люксометр еЛайт03 внесен в Государственный реестр средств измерений РФ под №63221-16

Люксометр еЛайт03 является полностью законченным модулем измерения параметров световой среды и внесен в Госреестр СИ РФ как самостоятельное средство измерения. Поэтому, в отличие от его «прародителя», фотоголовки ФГ-01 из состава приборов Эколайт-01 и Эколайт-02, еЛайт03 можно применять самостоятельно (без пультов БОИ-01 или БОИ-02) в составе измерительных приборов и систем, реализуя в них функцию стандартизованного измерителя освещенности, коэффициента пульсации или яркомера. Ниже мы приведем пару примеров самостоятельного использования еЛайт03.

Измерение пульсации ламп и мониторов люксометром еЛайт03:

Одной из серъезных проблем современного освещения на газоразрядных (люминесцентных) или светодиодных лампах является пульсация испускаемого ими светового потока. При том, что безопасным считается уровень пульсаций не более 5%, а недопустимым – выше 20%, очень многие лампы и светильники имеют пульсацию выше этих уровней, достигая 40…60 и даже 100%. Наличие пульсаций объясняется либо некачественной схемой включения ламп (драйвере), либо нестабильностью питающей сети, либо какими-то другими факторами. Для более полного представления о характере и природе пульсации светового потока разработано специализированное ПО «Эколайт-АП», которое работает совместно с модулем люксометра еЛайт03. Оно предоставляет информацию об амплитуде, виде, частоте пульсаций светового потока, регистрируемого люксометром еЛайт03. Возможно сохранение, загрузка, сравнение измеренных сигналов.

Еще больше проблема пульсации светового потока проявляется для экранов мониторов, телевизоров и экранов смартфонов и планшетов, использующих импульсный способ (ШИМ) управления яркостью экрана. На рисунках приведены примеры измерения параметров светового потока для светодиодной нитевой (filament) лампы, жидкокристаллического монитора и OLED экрана смартфона.
Модуль люксометра еЛайт03 подключается к USB-порту компьютера через microUSB разъем на корпусе прибора, либо через основной разъем подключения к пультам БОИ-01 или БОИ-02 (в последнем случае необходим кабель-адаптер типа Ekonnect2).

Измерение освещенности дорог и территорий люксометром еЛайт03:

Эксплуатация дорог и территорий требуют периодического проведения контрольных измерений для проверки соответствия уровня искусственной освещенности установленным нормативам. Однако ручные измерения освещенности достаточно трудоемки, особенно в городах с разветвленной дорожной сетью и большим количеством дворовых и общественных территорий. Существенно облегчить такой процесс измерений можно путем их автоматизации. Нами разработан программно-аппаратный комплекс, автоматизирующий проведения измерений освещенности с привязкой измерений к карте местности. Комплекс состоит из модуля люксометра еЛайт03, быстродействующего навигационного модуля высокой точности и персонального компьютера (ноутбука, планшета) с установленным программным обеспечением. На рисунке приведен результат работы этого комплекса с нанесенными на карту результатами измерения освещенности, полученными по маршруту следования оборудованного автомобиля.

Характеристики измерения световой среды:

• Диапазон измеряемой освещенности: 0,1 ... 200 000 лк
• Диапазон измеряемой яркости: 1 ... 200 000 кд/м²
• Диапазон измеряемого коэффициента пульсации: 1 ... 100 %
• Относительная погрешность определения освещенности: 8 %
• Относительная погрешность определения яркости: 10 %
• Относительная погрешность определения коэффициента пульсации: 10 %

Массогабаритные характеристики:

• Габаритные размеры: 50 x 145 x 28 мм
• Масса: не более 90 гр

Рабочие условия эксплуатации:

• Рабочий диапазон температур: -20 ... +50 °C
• Относительная влажность при нормальной температуре: не более 90 %
• Атмосферное давление: 600 ... 900 мм.рт.ст.

Электропитание:

• Напряжение питания: 5 В
• Ток потребления: не более 250 мА
• Время непрерывной работы без замены элементов питания: не менее 8 часов
• Время зарядки аккумуляторов: не более 6 часов

Прочее:

• Время установления рабочего режима после включения: не более 5 сек.
• Наработка на отказ: не менее 5000 часов
