    Сравнение твердомеров ТЭМП-2, ТЭМП-3, ТЭМП-4 и ТЭМП-4к

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Технотест


Страна производитель: Россия Россия

В наличии!
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Сравнение характеристик твердомеров ТЭМП-3, ТЭМП-2, ТЭМП-4, ТЭМП-4с и ТЭМП-4к



Твердомер ТЭМП применяется для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD). Твердомер ТЭМП также определяют предел прочности на растяжение Rm (σB) изделий из стали (по ГОСТ 22791-77).



Все твердомеры ТЭМП прошли Госиспытания и зарегистрированы (имеют сертификаты) в Государственных Реестрах средств измерений ГОССТАНДАРТОВ России, Украины, Беларуси и Казахстана. Кроме того, твердомеры серии ТЭМП внесены в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ.



Объекты, контролируемые твердомерами ТЭМП: подшипники, трубы, листы, котлы, рельсы, швеллеры, уголки, сосуды, шестерни, поковки, литье, сверла, болты, молотки, топоры и др. инструменты, поршневые кольца, валки, металлические конструкции, инструментальные стали и многое другое.



Переносные твердомеры ТЭМП эксплуатируются в энергетике (ТЭЦ, ГРЭС, АЭС), машиностроении, металлургии, космонавтике (твердомер ТЭМП-3 на станциях "Мир" и действующей на орбите МКС), нефтегазовой отрасли, в монтажных и ремонтных организациях и т.д.



Аббревиатура ТЭМП расшифровывается следующим образом: Т - твердомер, Э - электронный, М - малогабаритный, П - переносной.



По умолчанию во все твердомеры ТЭМП запрограммированы следующие шкалы твердости:

HB - твердость по Бринеллю;

HRC - твердость по Роквеллу;

Rm (HZ) - предел прочности на растяжение σB изделий из стали (по ГОСТ 22791-77)

Другие шкалы твердости, например, твердость по Виккерсу HV, по Шору HSD, твердость алюминия, твердость чугуна, твердость свинца, твердость резины, твердость меди, твердость латуни, твердость баббита и пр. записываются в приборы ТЭМП по требованию Заказчика.



Характеристики твердомеров

Твердомер ТЭМП-3

Твердомер ТЭМП-4

Твердомер ТЭМП-2 (ТЭМП-2у)

Твердомер ТЭМП-4к

Принцип действия

Динамический, метод отскока (метод Либа / Лейба от англ. Leeb)

Шкалы  твердости

HL, HB, HRC, HV, HSD, Rm* и другие по выбору заказчика

Максимально возможное общее количество записанных шкал

1 шкала HL

8 шкал

32 шкалы

8 шкал

Представление результатов на дисплее

В числах НL, переводимых в HB, HRC, HV, HSD и др.

В числах твердости

В числах твердости

В числах твердости

Подсветка и подогрев ЖКИ дисплея

Нет

Нет

Есть

Есть

Возможность усреднения данных

Нет

Есть

Есть

Есть

Самоотключение прибора через 1,5 мин.

Есть

Есть

Есть

Есть

Наличие памяти

Нет

Нет

Есть

Нет

Вывод результатов из памяти прибора на его дисплей и компьютер, их архивация и распечатка

Нет

Нет

Есть

Нет

Шероховатость изделия Ra, мкм

2,5 (допускается ручная зачистка поверхности с последующей зашлифовкой)

Погрешность измерений, %

Не более 3%

Тип корпуса прибора

Пластмассовый или металлический

Металлический

Стандартные ударные устройства

Датчик (удлиненный 107 мм или короткий 87 мм)

Датчик (удлиненный 107 мм или короткий 87 мм)

Датчик (удлиненный 107 мм или короткий 87 мм)

Стандартная или удлиненная насадка

Тип датчика

Выносной

Встроенный

Дополнительные ударные устройства

Спецдатчик, датчик для измерений на глубине (до 1000 мм), укороченный датчик (75 мм)

Удлиненная насадка (длина 50 мм, диаметр 5 мм)

Диапазоны измерений твердости

по шкалам Бринелля, НВ 100 - 450; Роквелла, HRC 22-68; Виккерса, HV 100-950; Шора, HSD 22 - 99. Указанные диапазоны при необходимости могут быть  расширены, например, для НВ от 5 до 700 единиц.

Калибровка (корректировка) шкал

Есть: быстрая и удобная возможность подстройки шкал Заказчиком по образцовым мерам твердости или по образцам материалов с различной твердостью.

Время одного измерения, не более, сек

1

1

1

1

Рабочий диапазон температур, °С

от -10 до +60

от -20 до +60

от -20 до +70

от -30 до +70

Время непрерывной работы прибора без подсветки на 2-х элементах типа АА (по 1,5В) не менее, час

300

600

600

600

Элементы питания

Батареи или аккумуляторы (дополнительно) типа АА (по 1,5В) 2 шт. Вместе с аккумуляторами поставляется зарядное устройство.

Батареи типа АА (по 1,5В) 2 шт.

Габаритные размеры, мм

30 х 65 х 135

30 х 65 х 135

30 х 65 х 135

20х59х165 (с удлиненной насадкой 20х59х215)

Масса прибора, не более, кг

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

0,35

Минимальная масса измеряемой детали

1. от 2 кг и выше без ограничений;
2. от 0.03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки

Минимальная толщина закаленных слоев, мм

0.8

Поверка твердомера

Включена в стоимость

Комплект поставки

Электронный блок твердомера ТЭМП в пластмассовом или металлическом корпусе, датчик (в ТЭМП-4к встроенный датчик), элементы питания 2 шт., кабель связи с компьютером и диск с ПО (для ТЭМП-2), сумка для переноски, паспорт (включая методику поверки и первичную поверку).

Гарантийный срок на твердомер ТЭМП

3 года



Перед измерением портативным твердомером ТЭМП желательно измерить шероховатость поверхности контролируемого изделия профилометром (измерителем шероховатости). Мы рекомендуем использовать следующие измерители шероховатости:

- Измеритель шероховатости TR 100

- Измеритель шероховатости TR 110

- Измеритель шероховатости TR 150

- Измеритель шероховатости TR 200

- Измеритель шероховатости TR 210

- Профилемер ELCOMETER 224

- Профилометр Surftest SJ-301 MITUTOYO

- Профилометр Surftest SJ-210 Mitutoyo

- Профилометр Surftest SJ-400 (SJ-401 и SJ-402) MITUTOYO



Дополнительные принадлежности для твердомеров ТЭМП:

- Монтажный чехол (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Чемодан (жесткий кейс);

- Сетевой блок питания (для твердомера ТЭМП-2);

- Зарядное устройство с аккумуляторами;

- Кабель USB (для подключения твердомера ТЭМП-2 к ПК).



Датчики для твердомеров ТЭМП:

- Стандартный датчик для твердомеров ТЭМП 87 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Стандартный датчик для твердомеров ТЭМП 107 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Датчик укороченный для твердомеров ТЭМП 75 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Датчик для твердомеров ТЭМП для измерений на глубине до 1000 мм;

- Спецдатчик для измерений твердости, как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.);

- Удлиненная насадка для твердомера ТЭМП-4к



Меры твердости:



Меры твердости для стали:

- Образцовые меры твердости МТБ-1 (меры твердости по Бринеллю НВ, комплект из 3 мер);

- Образцовые меры твердости МТР-1 (меры твердости по Роквеллу HRC, комплект из 5 мер);

- Образцовые меры твердости МТВ-1 (меры твердости по Виккерсу HV, комплект из 4 мер);

- Образцовые меры твердости МТСР-1 (меры твердости по Супер-Роквеллу HRN и HRT, комплект из 6 мер);

- Образцовые меры твердости МТШ (меры твердости по Шору HSD, комплект из 3 мер).



Меры твердости для резины и пластиков:

- Образцовые меры твердости по Шору А (комплект из 4 мер).



Дополнительные услуги по периодической поверке:

- поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования.



Дополнительные услуги:

- Запись шкал по Бринеллю для тонкостенных труб (для толщин S≤ 7мм);

- Запись шкал по Бринеллю, пределам прочности и текучести для тонкостенных труб (для толщин S≤ 7мм);

- Периодическая / первичная поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования, стандартных образцов предприятия СОП и СО, образцов для ЦД и МПД.

- Ремонт твердомера ТЭМП. Осуществляем ремонт твердомеров ТЭМП в минимальные сроки.

Твердомер цена

Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Сравнение твердомеров ТЭМП-2, ТЭМП-3, ТЭМП-4 и ТЭМП-4к

Сравнение характеристик твердомеров ТЭМП-3, ТЭМП-2, ТЭМП-4, ТЭМП-4с и ТЭМП-4к



Твердомер ТЭМП применяется для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD). Твердомер ТЭМП также определяют предел прочности на растяжение Rm (σB) изделий из стали (по ГОСТ 22791-77).



Все твердомеры ТЭМП прошли Госиспытания и зарегистрированы (имеют сертификаты) в Государственных Реестрах средств измерений ГОССТАНДАРТОВ России, Украины, Беларуси и Казахстана. Кроме того, твердомеры серии ТЭМП внесены в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ.



Объекты, контролируемые твердомерами ТЭМП: подшипники, трубы, листы, котлы, рельсы, швеллеры, уголки, сосуды, шестерни, поковки, литье, сверла, болты, молотки, топоры и др. инструменты, поршневые кольца, валки, металлические конструкции, инструментальные стали и многое другое.



Переносные твердомеры ТЭМП эксплуатируются в энергетике (ТЭЦ, ГРЭС, АЭС), машиностроении, металлургии, космонавтике (твердомер ТЭМП-3 на станциях "Мир" и действующей на орбите МКС), нефтегазовой отрасли, в монтажных и ремонтных организациях и т.д.



Аббревиатура ТЭМП расшифровывается следующим образом: Т - твердомер, Э - электронный, М - малогабаритный, П - переносной.



По умолчанию во все твердомеры ТЭМП запрограммированы следующие шкалы твердости:

HB - твердость по Бринеллю;

HRC - твердость по Роквеллу;

Rm (HZ) - предел прочности на растяжение σB изделий из стали (по ГОСТ 22791-77)

Другие шкалы твердости, например, твердость по Виккерсу HV, по Шору HSD, твердость алюминия, твердость чугуна, твердость свинца, твердость резины, твердость меди, твердость латуни, твердость баббита и пр. записываются в приборы ТЭМП по требованию Заказчика.



Характеристики твердомеров

Твердомер ТЭМП-3

Твердомер ТЭМП-4

Твердомер ТЭМП-2 (ТЭМП-2у)

Твердомер ТЭМП-4к

Принцип действия

Динамический, метод отскока (метод Либа / Лейба от англ. Leeb)

Шкалы  твердости

HL, HB, HRC, HV, HSD, Rm* и другие по выбору заказчика

Максимально возможное общее количество записанных шкал

1 шкала HL

8 шкал

32 шкалы

8 шкал

Представление результатов на дисплее

В числах НL, переводимых в HB, HRC, HV, HSD и др.

В числах твердости

В числах твердости

В числах твердости

Подсветка и подогрев ЖКИ дисплея

Нет

Нет

Есть

Есть

Возможность усреднения данных

Нет

Есть

Есть

Есть

Самоотключение прибора через 1,5 мин.

Есть

Есть

Есть

Есть

Наличие памяти

Нет

Нет

Есть

Нет

Вывод результатов из памяти прибора на его дисплей и компьютер, их архивация и распечатка

Нет

Нет

Есть

Нет

Шероховатость изделия Ra, мкм

2,5 (допускается ручная зачистка поверхности с последующей зашлифовкой)

Погрешность измерений, %

Не более 3%

Тип корпуса прибора

Пластмассовый или металлический

Металлический

Стандартные ударные устройства

Датчик (удлиненный 107 мм или короткий 87 мм)

Датчик (удлиненный 107 мм или короткий 87 мм)

Датчик (удлиненный 107 мм или короткий 87 мм)

Стандартная или удлиненная насадка

Тип датчика

Выносной

Встроенный

Дополнительные ударные устройства

Спецдатчик, датчик для измерений на глубине (до 1000 мм), укороченный датчик (75 мм)

Удлиненная насадка (длина 50 мм, диаметр 5 мм)

Диапазоны измерений твердости

по шкалам Бринелля, НВ 100 - 450; Роквелла, HRC 22-68; Виккерса, HV 100-950; Шора, HSD 22 - 99. Указанные диапазоны при необходимости могут быть  расширены, например, для НВ от 5 до 700 единиц.

Калибровка (корректировка) шкал

Есть: быстрая и удобная возможность подстройки шкал Заказчиком по образцовым мерам твердости или по образцам материалов с различной твердостью.

Время одного измерения, не более, сек

1

1

1

1

Рабочий диапазон температур, °С

от -10 до +60

от -20 до +60

от -20 до +70

от -30 до +70

Время непрерывной работы прибора без подсветки на 2-х элементах типа АА (по 1,5В) не менее, час

300

600

600

600

Элементы питания

Батареи или аккумуляторы (дополнительно) типа АА (по 1,5В) 2 шт. Вместе с аккумуляторами поставляется зарядное устройство.

Батареи типа АА (по 1,5В) 2 шт.

Габаритные размеры, мм

30 х 65 х 135

30 х 65 х 135

30 х 65 х 135

20х59х165 (с удлиненной насадкой 20х59х215)

Масса прибора, не более, кг

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

в пластмассовом корпусе 0,22,

в металлическом корпусе 0,38

0,35

Минимальная масса измеряемой детали

1. от 2 кг и выше без ограничений;
2. от 0.03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки

Минимальная толщина закаленных слоев, мм

0.8

Поверка твердомера

Включена в стоимость

Комплект поставки

Электронный блок твердомера ТЭМП в пластмассовом или металлическом корпусе, датчик (в ТЭМП-4к встроенный датчик), элементы питания 2 шт., кабель связи с компьютером и диск с ПО (для ТЭМП-2), сумка для переноски, паспорт (включая методику поверки и первичную поверку).

Гарантийный срок на твердомер ТЭМП

3 года



Перед измерением портативным твердомером ТЭМП желательно измерить шероховатость поверхности контролируемого изделия профилометром (измерителем шероховатости). Мы рекомендуем использовать следующие измерители шероховатости:

- Измеритель шероховатости TR 100

- Измеритель шероховатости TR 110

- Измеритель шероховатости TR 150

- Измеритель шероховатости TR 200

- Измеритель шероховатости TR 210

- Профилемер ELCOMETER 224

- Профилометр Surftest SJ-301 MITUTOYO

- Профилометр Surftest SJ-210 Mitutoyo

- Профилометр Surftest SJ-400 (SJ-401 и SJ-402) MITUTOYO



Дополнительные принадлежности для твердомеров ТЭМП:

- Монтажный чехол (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Чемодан (жесткий кейс);

- Сетевой блок питания (для твердомера ТЭМП-2);

- Зарядное устройство с аккумуляторами;

- Кабель USB (для подключения твердомера ТЭМП-2 к ПК).



Датчики для твердомеров ТЭМП:

- Стандартный датчик для твердомеров ТЭМП 87 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Стандартный датчик для твердомеров ТЭМП 107 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Датчик укороченный для твердомеров ТЭМП 75 мм (подходит к твердомерам ТЭМП-2, ТЭМП-2у, ТЭМП-2М, ТЭМП-3, ТЭМП-4);

- Датчик для твердомеров ТЭМП для измерений на глубине до 1000 мм;

- Спецдатчик для измерений твердости, как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.);

- Удлиненная насадка для твердомера ТЭМП-4к



Меры твердости:



Меры твердости для стали:

- Образцовые меры твердости МТБ-1 (меры твердости по Бринеллю НВ, комплект из 3 мер);

- Образцовые меры твердости МТР-1 (меры твердости по Роквеллу HRC, комплект из 5 мер);

- Образцовые меры твердости МТВ-1 (меры твердости по Виккерсу HV, комплект из 4 мер);

- Образцовые меры твердости МТСР-1 (меры твердости по Супер-Роквеллу HRN и HRT, комплект из 6 мер);

- Образцовые меры твердости МТШ (меры твердости по Шору HSD, комплект из 3 мер).



Меры твердости для резины и пластиков:

- Образцовые меры твердости по Шору А (комплект из 4 мер).



Дополнительные услуги по периодической поверке:

- поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования.



Дополнительные услуги:

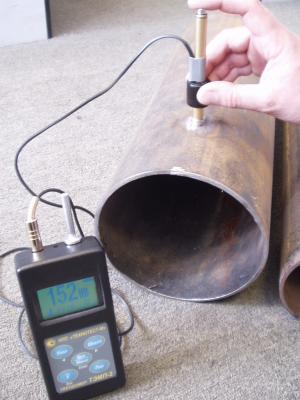

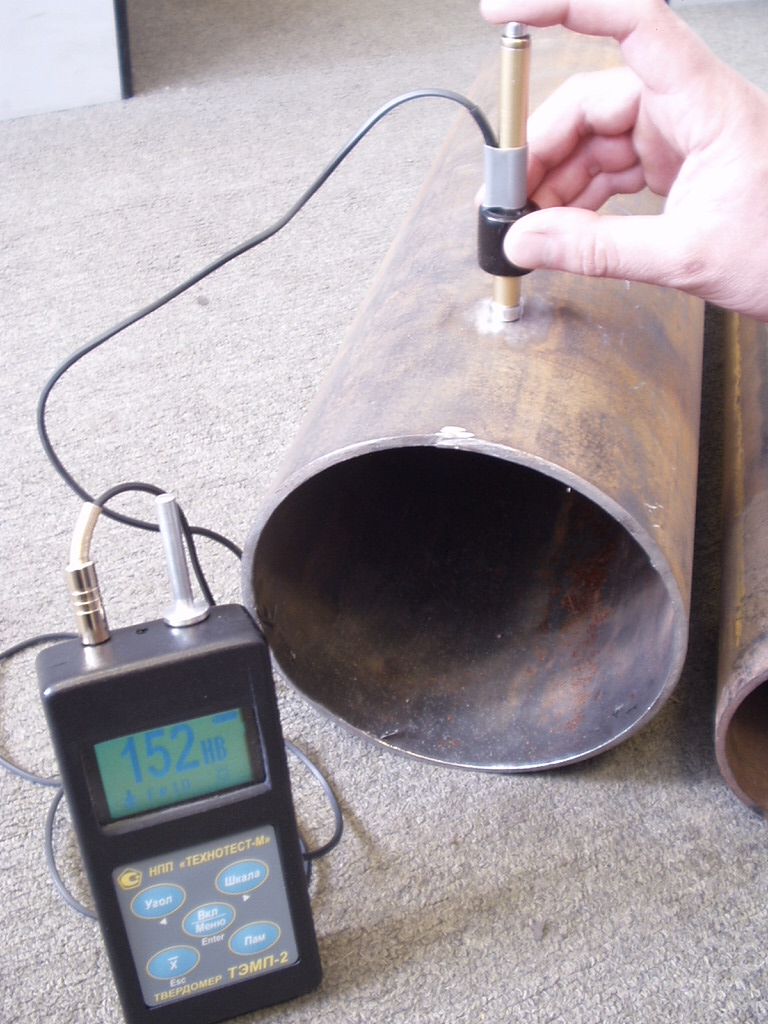

- Запись шкал по Бринеллю для тонкостенных труб (для толщин S≤ 7мм);

- Запись шкал по Бринеллю, пределам прочности и текучести для тонкостенных труб (для толщин S≤ 7мм);

- Периодическая / первичная поверка твердомера, толщиномера, дефектоскопа, геодезического оборудования, стандартных образцов предприятия СОП и СО, образцов для ЦД и МПД.

- Ремонт твердомера ТЭМП. Осуществляем ремонт твердомеров ТЭМП в минимальные сроки.

Твердомер цена

0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
