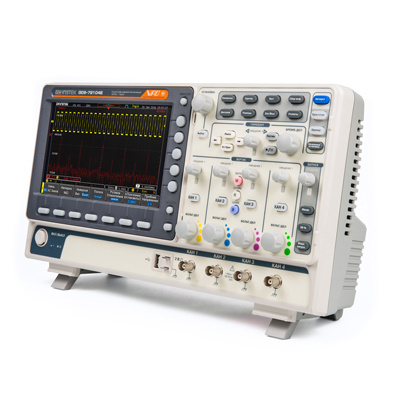

Осциллограф GW Instek GDS-72074E

  • Осциллограф GW Instek GDS-72074E

    /images/all/3/11721/big/img_5.jpg

    jijijij

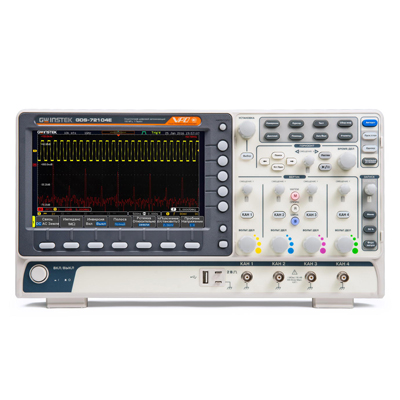

    Осциллограф GW Instek GDS-72074E
  • Осциллограф GW Instek GDS-72074E

    /images/all/3/11721/big/img_14.jpg

    Осциллограф GW Instek GDS-72074E

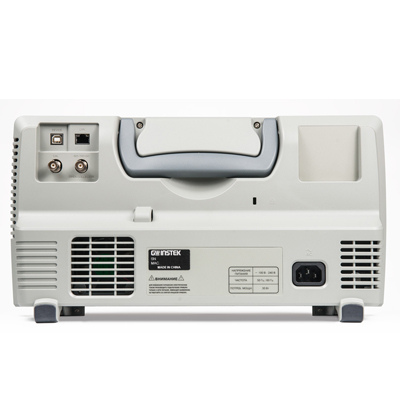

    Осциллограф GW Instek GDS-72074E
  • Осциллограф GW Instek GDS-72074E

    /images/all/3/11721/big/img_16.jpg

    1

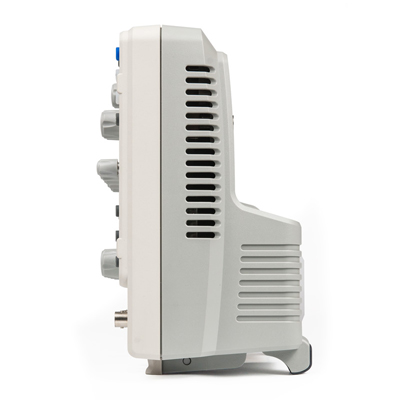

    Осциллограф GW Instek GDS-72074E
  • Осциллограф GW Instek GDS-72074E

    /images/all/3/11721/big/img_18.jpg

    1

    Осциллограф GW Instek GDS-72074E

ЦЕНА: 101 655 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф GW Instek GDS-72074E



Серия цифровых запоминающих осциллографов GDS-72000E является промежуточной между ранее выпущенными сериями GDS-71000A и GDS-72000. При этом новая линейка имеет ряд важных преимуществ по сравнению с GDS-72000, таких как увеличенный объем памяти, большее число сегментов в режиме сегментированной памяти и др.

Модельный ряд включает 6 моделей, в двух- и четырехканальном исполнении с полосами пропускания 70/100/200 МГц. Максимальная частота дискретизации составляет 1 ГГц, максимальная длинна памяти 10 МБ.



Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800x480).

Высокая скорость обновления до 120000 осциллограмм в секунду, минимальный вертикальный диапазон 1 мВ/дел, частотный анализ (БПФ) на участке 1 МБ, функциональная насыщенность и надёжность позволяет поднять планку качества осциллографов среднего класса на новый уровень.



Сбалансированные характеристики и функциональные возможности прибора обеспечивают его широкий спектр применения. Новая серия GDS-72000E подойдет как для обучающих учреждений и радиолюбителей, так и для разработчиков.



Отличительные особенности осциллографа GDS-72074E:



  • Количество каналов 2, 4

  • Полоса пропускания 70, 100 и 200 МГц

  • Максимальная частота дискретизации: 1 ГГц

  • Максимальный объем памяти 10 МБ

  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)

  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x

  • Режим сегментированной памяти (до 29,000 сегментов)

  • Режим «Поисковая машина» для поиска событий по заданным условиям

  • 28 видов автоматических измерений параметров, курсорные измерения

  • Режим автоизмерения временных задержек (8 параметров)

  • Функция автоустановки параметров развертки, запуска

  • Функции математики: +, -, x, ÷, встроенный редактор формул.

  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)

  • Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой

  • Режимы растяжки окна, самописец и XY

  • Внутренняя память: 24 осциллограммы, 20 профилей настроек

  • Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN

  • Регистратор данных до 100 часов, интервал регистрации от 2 с.

  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN

  • Цветной WVGA TFT-дисплей (20 см)

  • Вывод данных на печать (поддержка PictBrige)



Технические характеристики осциллографа GW Instek:



Характеристики

Параметры

GDS-72072E / GDS-72074E

GDS-72102E / GDS-72104E

GDS-72202E / GDS-72204E

Канал вертикального отклонения

Число каналов

2 / 4

2 / 4

2 / 4

Полоса пропускания (-3 дБ)

0…70 МГц

0…100 МГц

0…200 МГц

Огранич. полосы пропуск.

20 МГц

20 МГц

20, 100 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 %

Время нарастания

≤ 5 нс

≤ 3,5 нс

≤ 1,75 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 В (DC+AС пик), Кат I

Математика

+, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,005 %

Режимы работы

Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y

синхронизация

Источники синхросигнала

любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0-D15)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхр.

1 дел

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал

Интерполяция

SinX/x

Длина записи

 10 МБ

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение   задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология  VPO

Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

Общие данные

ЖК-дисплей

Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 480)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор)

Габариты, масс

384 х 208 х 127 мм, 2,8 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)



Стоимость поверки - 5 000 руб.
