Осциллограф цифровой Актаком ADS-2322

Артикул: ADS-2322

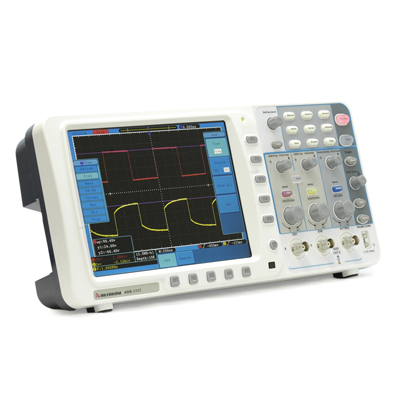

  • Осциллограф цифровой Актаком ADS-2322

    images/all/3/11784/big/img_5.jpg

    jijijij

    Осциллограф цифровой Актаком ADS-2322

ЦЕНА: 86 778 руб.
Cтарая цена: 96420 руб.
Экономия: 9642 руб. или 10%
Гарантия: 14 месяцев
Калибровка дополнительно
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Ярцев Олег Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по товарам Актаком. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Осциллограф цифровой Актаком ADS-2322



Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».



Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).

Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.



Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.



Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.

Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.



Технические характеристики осциллографа АDS-2322:



  • Полоса пропускания 300 MГц

  • Количество каналов 2 + внешний запуск

  • Регистрация Режим обычный, пиковый детектор, усреднение

  • Макс. дискретизация (реальное время) 2,5 Гвыб/сек (1,25 Гвыб/сек - 2 канала)

  • Вход Связь по входу открытый, закрытый, земля

  • Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ

  • Учет ослабления пробников 1X, 10X, 100X, 1000X

  • Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)

  • Ограничение полосы пропускания 20 МГц, полный диапазон

  • Изолированность каналов 50 Гц: 100 : 1

  • 10 МГц: 40 : 1

  • Задержка между каналами (типичное) 150 пс

  • Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 2,5 Гвыб/сек (один канал),

  • 0.5 Выб/сек ~ 1,25 Гвыб/сек (два канала)

  • Интерполяция (sin x)/x

  • Глубина записи 10 M точек на каждый каналl

  • Коэффициент развертки 1 нс/дел ~ 100 с/дел, с шагом 1~2~5

  • Погрешность времени выборки и времени задержки ±100 ppm

  • Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)

  • усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)

  • Параметры вертикальной системы АЦП 8 бит

  • Вертикальное отклонение 2 мВ/дел ~ 10 В/дел

  • Диапазон смещения ±1 В (2 мВ ~ 50 мВ),  ±10 В (100 мВ ~ 1 В),  ±100 В (2 В ~ 10 В )

  • Полоса пропускания для аналогового периодического сигнала 300 МГц

  • Полоса пропускания для однократного сигнала Полный диапазон

  • Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)

  • Время нарастания (60 МГц) ≤1.17 нс (типичное)

  • Погрешность коэф.усиления ±3%

  • Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:

  • ±(3% + 0.05 дел)

  • Измерения Курсорные ΔV и ΔT между курсорами

  • Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty

  • Математические операции +, -, *, /, FFT

  • Сохранение во внутреннюю память 15 осциллограмм

  • Фигуры Лиссажу/Диапазон/Полный

  • Сдвиг фаз  ±3 градуса

  • Частота (типичное) 1 кГц прямоугольного сигнала



Комплект поставки:



  • Осциллограф цифровой

  • Осциллографические щупы – 2 шт.

  • Сетевой кабель

  • Usb кабель для подключения к пк

  • Руководство по эксплуатации (краткая инструкция)

  • Программное обеспечение
