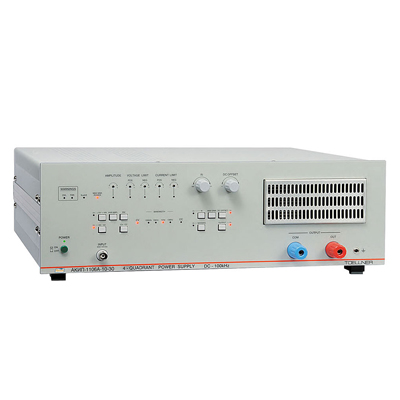

Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-40-8
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-40-8
/images/all/3/11857/big/img_5.jpg
jijijij
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 22%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси, Армении и в Кыргызстан курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОС-ОТВЕТ
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-40-8
Линейный источник питания
Выходное напряжение до ± 100 В, выходной ток до ± 30 А
Режимы стабилизации напряжения (CV) и тока (СС)
Максимальная мощность 320 Вт (отдаваемая/ поглощаемая)
Режимы стабилизации напряжения (CV) и тока (СС)
Время нарастания/ спада Uвых в режиме стабилизации напряжения < >
Функция постоянного смещения тока и напряжения
Регулируемое выходное сопротивление в режиме CV
Аналоговый выход для контроля тока и напряжения
Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для сигналов < >
Выбор диапазона Uвх ±5 В или ±10 В
Защита от перенапряжения (OVL, OVP), перегрузки и от перегрева
Выходные клеммы напряжения на передней и задней панели
Цепи обратной связи “sense” (4-х пр подключение удаленной нагрузки для компенсации падения напряжения)
Опции: симметричный вход с плавающим потенциалом (floating) и диапазоном от 0 … 50 кГц/ 100 кГц, режим кратковременного импульсного тока 3х I ном
Параллельное (до 3-х) / последовательное объединение источников для увеличения выходного тока/ напряжения (опции)
Исполнение корпуса 3 НU (уст. в стойку 19")
Технические характеристики источника - усилителя мощности АКИП-1106A-40-8:
Модель U Вых I Вых Р вых
АКИП-1106A-10-30 ± 10 В ± 30 A 320 Вт
АКИП-1106A-20-16 ± 20 В ± 16 A 320 Вт
АКИП-1106A-40-8 ± 40В ± 8 A 320 Вт
АКИП-1106A-60-5,3 ± 60 В ± 5,3 A 320 Вт
АКИП-1106A-80-4 ± 80 В ± 4 A 320 Вт
АКИП-1106A-100-3,2 ± 100 В ± 3,2 A 320 Вт
Характеристики Параметры АКИП-1106A-10-30 АКИП-1106A-20-16 АКИП-1106A-40-8 АКИП-1106A-60-5,3 АКИП-1106A-80-4 АКИП-1106A-100-3,2
Параметры входа Сопротивление 100 кОм
Макс. вх. напряжение 12 В скз
Стабилизация напряжения (CV) Диапазон частот Связь по входу DC: 0 – 100 кГц; ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц Связь по входу АС: 2 Гц – 100 кГц; ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц
Коэф. усиления:
Uвх = ± 5 В 2 В/ В 4 В/ В 8 В/ В 12 В/ В 16 В/ В 20 В/ В
Uвх = ± 10 В 1 В/ В 2 В/ В 4 В/ В 6 В/ В 8 В/ В 10 В/ В
Регулировка ±10 % ±10 % ±10 % ±10 % ±10 % ±10 %
Время нарастания/спада 2,5 мкс 2,5 мкс 2,5 мкс 3,5 мкс 5 мкс 5 мкс
Гармонические искажения: до 1 кГц
< > < >
до 100 кГц < > < >
Уровень шумов < >
Стабилизация тока (CС) Диапазон частот Связь по входу DC: ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц Связь по входу АС: ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц
Коэф. усиления:
Uвх = ± 5 В 6 А/ В 3,2 А/ В 1,6 А/ В 1,06 А/ В 0,8 А/ В 0,64 А/ В
Uвх = ± 10 В 3 А/ В 1,6 А/ В 0,8 А/ В 0,53 А/ В 0,4 А/ В 0,32 А/ В
Регулировка ±10 % ±10 % ±10 % ±10 % ±10 % ±10 %
Время нарастания/спада 35 мкс 35 мкс 35 мкс 35 мкс 35 мкс 35 мкс
Гарм. искажения:
до 1 кГц < > < >
до 100 кГц < > < >
Общие данные Напряжение питания 115/ 230 В ±10 %, 47~63 Гц, 1-фазное (потребл. мощность до 750 ВА)
Рабочие условия 0…40 °C
Условия хранения -20…70 °С
Габаритные размеры 434 × 132 × 429 мм
Масса 20 кг
Комплект поставки Руководство по эксплуатации, шнур питания
Опции Монтажный к-т для послед. соед. источников (TOE 7620/101), адаптер парал. соед. 2-ух ист-ков (TOE 7620/102), адаптер парал. соед. 3-ех источников (TOE 7620/103), увеличение имп. вых тока: 3x Iном./ 3 мс (TOE 7620/113), симм. вход с плавающим потенцалом (floating) f=0 Гц …. 50 кГц (TOE 7620/016), симм. вход с плавающим потенц. (floating) f=0 Гц … 100 кГц (TOE 7620/017), панель-адаптер (высота 3 HU) для установки ист. в 19’’ стойку (TOE 9513)
Стоимость поверки - 3 100 руб.
