Прибор CI

  • Прибор CI Seba

    /images/all/3/1187/big/img_5.jpg

    jijijij

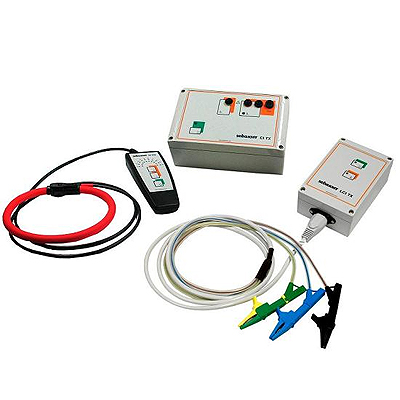

    Прибор CI

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SebaKMT


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению SebaKMT
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Skype: oleg_kalinchev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Прибор CI

Тип оборудования: Рефлектометр, генератор звуковых частот

Производитель: Seba KMT, Германия
Серия:
SEBA CI
Модель:
SEBA CI, LCI

Описание: Прибор для для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения

Гарантия на прибор CI: 1 год.

Приемущества системы CI:

  • Простое обслуживание
  • Безопасное управление
  • Небольшие габаритные размеры

Назначение прибора CI:

Система CI SEBA KMT предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

Приемник соединяется с кабелем через гибкие клещи приемника, которые, в свою очередь, могут определить величину и направление тока в подключаемом к приемнику кабеле.

Система CI может комплектоваться в трех вариантах исполнения:

Система для выбора кабеля без напряжения : CI

Комплектуется генератором CI TX, приемником CI RX, гибкими клещами диаметром 150 мм.

Система для выбора кабеля под напряжением : LCI для работы в сети переменного тока напряжением до 230 В

Комплектуется генератором LCI TX, приемником CI RX, гибкими клещами диаметром 150 мм.

Система для выбора кабеля под напряжением и без напряжения : CI-LCI-SET

Комплектуется генераторами LCI TX/CI TX, приемником CI RX, гибкими клещами диаметром 150 мм.

Описание принципа действия прибора CI

Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.
Для более простой и безопасной работы была разработана система для выбора кабеля CI. Система состоит из генератора им-пульсного тока  CI TX и приемника CI RX. Этот приемник стационарно соединен с 120 мм гибким преобразователем для развязки сигнала идентификации.
Импульсным генератором CI TX вырабатываются пилообразные импульсы пикового тока до 100 A  и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CI RX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.
Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.
При времени работы от батареи свыше 50 часов установку можно использовать чрезвычайно гибко.
В стандартной комплектации в виде опции можно также получить работающий от сети CI TX с Li-Ion аккумулятором и встроенным зарядным устройством.

В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

Описание метода:
Импульсный датчик LCI TX через подводящий защитный кабель соединяется с  сетью переменного тока  115В/230В. От питающего трансформатора через  интервал 2 сек.  Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безо-пасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к  розеткам с защитным контактом. Для соединения с  открытыми распределительными устройствами имеется клемма безо-пасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

Технические характеристики системы CI

Генератор CI TX

Импульс. напряжение55 В DC
Импульсный токмакс. 100 A
Последовательность импульсов30 / min
Длительность импульса72 мс
Питание100-240 В AC 50/60 Гц

(опция) 12 В DC аккум
Время непрер.работы4ч от аккумулятора
Время зарядки6 ч
Вес0,8 кг (без аккум.)

1,6 kg (с аккум.)
Габаритные размеры201 x 120 x 80 мм
Приемник CI RX
Датчик120мм Flex-преоб-тель
Регулировка усиления 10-stufig (-3dB bis +24dB Dynamikbereich)10 ступ.-3дБ до 24 дБ
Питание2 x 1,5В AA-батареи
Время непрер.работы>50 ч
Вес0,4 кг
Габаритные размеры150 x 65 x 35 мм
Генератор LCI TX
Рабочее напряжение100-240 В AC 50/60Гц
Импульсный ток80 А
Последовательность импульсов15 / мин
Длительность импульса1,5 мс
Вес0,5 кг
Габаритные размеры151 x 101 x 60 мм
Степень защитыIP 54
Рабочая температура-10 °C ... +60 °C

Комплекты поставок системы Seba CI:

Basis Set CI

  • Генератор CI TX
  • Приемник CI RX с 120 мм гибким преобразователем
  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

Basis Set LCI

  • Генератор LCI TX
  • Приемник CI RX с 120 мм гибким преобразователем
  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

Полный комплект CI и  LCI

  • Генератор CI TX и  LCI TX
  • Приемник CI RX с 120 мм гибким преобразователем
  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

Система CI

Введите число *
Спрашивает: константин:

помогите пожалуйста,нужна подробная инструкция по эксплуатации Seba CI

Отвечает: Александр:

В открытом доступе руководства по эксплуатации на данную систему нет. Инструкция возможно может быть выслана только при предоставлении полной информации о Вашей компании, для каких целей Вам необходимо данное устройство и т.д.
