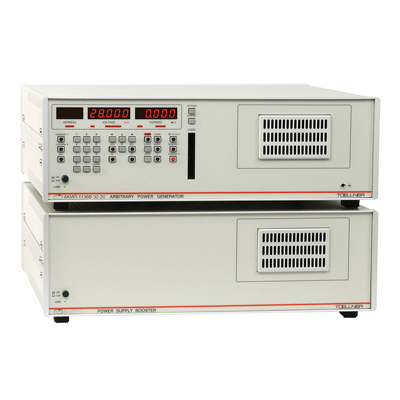

Программируемый линейный источник питания с функцией формирования сигнала произвольной формы АКИП-1136C-18-54

  • Программируемый линейный источник питания с функцией формирования сигнала произвольной формы АКИП-1136C-18-54

    /images/all/3/11892/big/img_5.jpg

    jijijij

    Программируемый линейный источник питания с функцией формирования сигнала произвольной формы АКИП-1136C-18-54

ЦЕНА: 1 749 140 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 2 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Программируемый линейный источник питания с функцией формирования сигнала произвольной формы АКИП-1136C-18-54



  • Линейные источники питания(10 моделей): Pвых 960 Вт

  • Диапазон Uвых (10 номиналов): 16/ 18/ 20/ 24/ 32/ 40/ 48/ 64/ 80/ 100 В

  • Диапазон Iвых (10 номиналов): 10 А …60 A

  • Генерация напряжения и тока произвольной формы: 1000 точек (Arb)

  • Высокая скорость нарастания и спада Uвых (2 В/мкс !)

  • Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации

  • Режимы стабилизации напряжения (CV) и тока (СС)

  • Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107)

  • 2 цифровых 5-ти разрядных индикатора тока и напряжения

  • Выход обратной связи “sense” для подключения удаленной нагрузки

  • Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ)

  • Интерфейсы ДУ: GPIB, аналоговый вход (программирование и мониторинг)

  • Режим импульсного тока 3хIном. – опция 8810/103

  • Внутренняя память (100 ячеек): профили настройки- запись/вызов

  • Удобное программное обеспечение с библиотекой готовых форм

  • Высокая стабильность, малый дрейф, низкие пульсации

  • Алюминиевый корпус, встраиваемый в стойку 19"

  • Форм-фактор: упр. модуль + 2 блока расширения, источники поставляются в мобильном шкафу (LabMobil 19" / 15HU)



Технические характеристики линейного источника питания АКИП-1136C-18-54:



Модель хх – по напряжению

0 - 16 В

0 – 18 В

0 – 20 В

0 – 24 В

0 – 32 В

Мощность

АКИП-1136C-xx

0 - 60 A

0 - 54 A

0 - 48 A

0 - 42 A

0 - 30 A

960 Вт



Характеристики Параметры Диапазон выходных напряжений и токов (в зависимости от модели)
0 - 16 В, ≤5 А 0 - 18 В, ≤10 А 0 - 20 В, ≤20 А 0 - 24 В, ≤40А 0 - 32 В, ≤80 А
Установка выходных параметров Дискретность установки 1 мВ, 1 мА 1 мВ, 1 мА 2 мВ, 2 мА 2 мВ, 2 мА 2 мВ, 5 мА
Погрешность уст. U 0,025% +10 мВ 0,025% +10 мВ 0,025% +10 мВ 0,025% +10 мВ 0,025% +10 мВ
Погрешность уст. I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА
Погрешность изм. U 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ 0,1% + 10 мВ
Погрешность изм. I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА
Стабилизация напряжения (CV) Нестабильность при изм. I нагр. от 0 до 100 % 2 × 10-5 × Uуст. + 2 мВ
Нестабильность при изменении температуры 10-4 / К 10-4 / К 10-4 / К 10-4 / К 10-4 / К
Нестабильность при изм. U пит. ±10 % 5 × 10-5 × Uуст.
Уровень пульсаций (Uскз), до 1 МГц 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ
Дрейф за 8 часов 10-4 10-4 10-4 10-4 10-4
tуст. при изм. нагр. от 20 до 100 % и компенсации в пределах 0,2 % Uном. < > < > < > < > < >
Время отклика Uвых. на изм. в опорных точках, при Cвых. откл.(без нагр./ном. нагр):
0 - Uном, tr (10 ... 90 %) < > < > < > < > < >
Uном - 0 В, tf (90 ... 10 %) < > < > < > < > < >
Стабилизация  тока (CC) Нестабильность при изменении U на нагрузке от 0 до 100 % 2 × 10-4 × Iуст.
Нестабильность при изм. U пит. ±10 % 10-4 × Iуст.
Нестабильность при изменении температуры 2 × 10-4 / К 2 × 10-4 / К 2 × 10-4 / К 2 × 10-4 / К 2 × 10-4 / К
Уровень пульсаций (Iскз), до 1 МГц 0,5 мА 1 мА 1 мА 1 мА 1 мА
Дрейф за 8 часов 5 × 10-4 5 × 10-4 5 × 10-4 5 × 10-4 5 × 10-4
Время отклика Iвых. на изменения в опорных точках, при Cвых. откл.(без нагр./ном. нагр):
0 - Uном, tr (10 ... 90 %) < >
Uном - 0 В, tf (90 ... 10 %) < >



Дистанционное управление Интерфейс GPIB, USB (опция)
Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг)
Формирование сигнала произвольной формы Количество точек От 2 до 1000
Данные точки Напряжение, ток и размер (время) шага
Время шага От 200 мкс до 100 с (для каждой точки интерполяции)
Режим последовательности Бесконечный или от 1 до 255 циклов повторения
Режим запуска Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
Память 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 МБ
Общие данные Напряжение питания 1 фаза, 115/ 230 В ±10 %, 48~65 Гц
Потребляемая мощность 2250 ВА
Разрешение дисплея Два 5-разрядных цифровых индикатора напряжения и тока
Рабочие условия  0…40 °C
Условия хранения  -20…70 °С
Габаритные размеры 434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
Масса ≤ 18 кг для 1-го блока мощностью 320 Вт
Комплект поставки Руководство по эксплуатации, кабель питания (1 шт.), подкатная стойка 19" (1 шт.), соединительная шина 120 мм2 (2 шт.), 15-контактный кабель управления (2 шт.), карта памяти 512 кБ (1 шт.)
Опции TOE 8810/103 - опция режима кратковременной нагрузки до 3 х I уст. от 5 мс до 10 мс
TOE 8810/107M - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц (ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения мощно­сти до 1 кВт (для управляюще­го модуля/master)
TOE 8810/107B - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц (ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения мощно­сти до 1 кВт (для блока расширения/booster)
TOE 9101 - USB-кабель адаптер для получения интерфейса GPIB (USB-GPIB контроллер)
TOE 9009 - интерфейсный кабель GPIB 488, длина 2м
TOE 9032 - карта памяти 256 кБ
TOE 9033 - карта памяти 512 кБ
TOE 9034 - карта памяти 1 МБ
TOE 9035 - карта памяти 2 МБ



Стоимость поверки - 2 600 руб.

Введите число *


Введите число *
