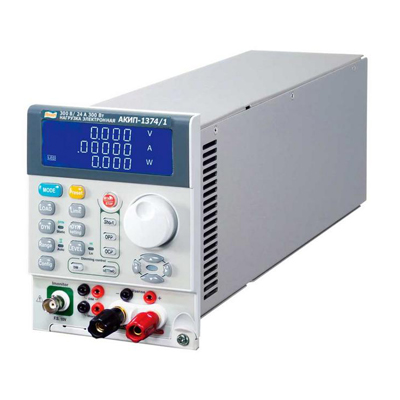

Модульная электронная нагрузка постоянного тока АКИП-1374/1

  • Модульная электронная нагрузка постоянного тока АКИП-1374/1

    /images/all/3/12273/big/img_5.jpg

    jijijij

    Модульная электронная нагрузка постоянного тока АКИП-1374/1

ЦЕНА: 118 989 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Модульная электронная нагрузка постоянного тока АКИП-1374/1



  • Входные параметры нагрузки: пост. напряжение до 300 В/ 600 В, ток до 6 А/ 12 А/ 24 А, мощность до 150Вт/ 300Вт

  • Два канала (АКИП-1374/4)

  • 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности (кроме АКИП-1374/4), динамический режим работы с регулируемой скоростью нарастания нагрузки (кроме АКИП-1374/4), LED режим (тест устройств питания с/д)

  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)

  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)

  • 4-х проводная схема подключения

  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)

  • Внутренняя память 150 ячеек (профили состояний)

  • Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F)

  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)



Технические характеристики модульной нагрузки АКИП-1374/1:



Параметр АКИП-1374/1 АКИП-1374/2 АКИП-1374/3 АКИП-1374/4
Входные параметры
Напряжение на нагрузке 0...300 В 0...500 В 0...500 В 0...500 В
Ток в нагрузке 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А 0...1,5 А 0...6 А
Потребляемая мощность 300 Вт 300 Вт 300 Вт 150 Вт на канал
Число каналов 1 1 1 2
Минимальный UBX 3 В (при 2 4 А) 6 В ( при 1 2 А) 6 В (при 2 4 А) 4 В (при 6 А)
Режим стабилизации напряжения
Пределы установки 30 В/150 В/ 300 В 60 B/300 В/500 В 30 В/150 В/300 В 30 В/150 В/300 В
Погрешность установки ± (0, 05 %* U уст + 0, 05 %* U пред )
Дискретность установки 0,5 мВ/2,5 мВ/5 мВ 1 мВ/5 мВ/10 мВ 1 мВ/5 мВ/10 мВ 1 мВ/5 мВ/10 мВ
Режим стабилизации электрического напряжения
Диапазон установки 0,125 Ом...1,5 кОм (150 В) 0,25 Ом...3 кОм (300 В) 0,5 Ом...1,5 кОм (300 В) 1 Ом...3 кОм (500 В) 0,25 Ом...3 кОм (300 В) 0,5 Ом...6 кОм (500 В) 1 Ом...3 кОм (300 В) 2 Ом...6 кОм (500 В)
Погрешность установки ± (0,2%*R уст + 0, 2 %*R конечн )
Дискретность установки 133,333 мкСм 66,666 мкСм 33,333 мкСм 16,666 мкСм 66,666 мкСм 33,333 мОм 16,666 мкСм 8,333 мкСм
Режим стабилизации силы тока. Статический режим.
Диапазон установки 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А 0...1,5 А 0...6 А
Погрешность установки ±(0, 1 %* I уст +0, 1 %* I конечн )
Дискретность установки 0,1 мА 0,4 мА 0,05 мА 0,2 мА 0,1 мА 0,4 мА 0,025 мА 0,1 мА
Режим стабилизации силы тока. Динамический режим.
Диапазон периода переключения нагрузки 0,05 ...9,999 / 99,99 / 999,9 / 9999 мс -
Дискретность установки 0,001 / 0,01 / 0,1 / 1 мс -
Погрешность 1 мкс / 10 мкс / 100 мкс / 1 мс + 50 ppm -
Диапазон скорости изменения силы тока 4,8 - 300 мА/мкс 19,2 - 1200 мА/мкс 2,4 - 150 мА/мкс 9,6 - 600 мА/мкс 4,8 - 300 мА/мкс 19,2 - 1200 мА/мкс -
Диапазон скорости изменения силы тока 1,2 мА/мкс 4,8 мА/мкс 0,6 мА/мкс 2,4 мА/мкс 1,2 мА/мкс 4,8 мА/мкс -
Минимальное время установки 20 мкс
Диапазон установки тока 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А -
Разрешение 0,1 мА 0,4 мА 0,05 мА 0,2 мА 0,1 мА 0,4 мА -
Погрешность ±(0,1 %* I уст +0,1 %* I конечн )
Режим стабилизации электрической мощности
Диапазон установки 0...300 Вт 0...300 Вт 0...300 Вт -
Погрешность ± (0,5 %* Р уст + 0,5 %* Р конечн )
Дискретность установки 0,005 Вт 0,005 Вт 0,005 Вт -
Режим LED
Предел напряжения Vo 30 В / 150 В / 300 В 60 В / 300 В / 500 В 60 В / 300 В / 500 В 60 В / 300 В / 500 В
Диапазон сопротивления Rd 0,125...125 Ом @
Vo – Vd = 0...3 В
1,25... 1,25 к Ом @
Vo – Vd = 3...30 В
0,625 ...625 Ом @
Vo – Vd = 0...15 В
6,25 ... 6,25 к Ом @
Vo – Vd = 15...150 В
1,25... 1,25 кОм @
Vo – Vd = 0...30 В
12 ,5... 12,5 Ом @
Vo – Vd = 30...300 В
0,5...100 Ом @
Vo – Vd = 0...6 В
5...1 кОм @
Vo – Vd = 6...6 0 В
2 ,5... 500 Ом @
Vo – Vd = 0...30 В
25...5 кОм @
Vo – Vd = 30...300 В
5...1 кОм @
Vo – Vd = 0...60 В
50...10 кОм @
Vo – Vd = 60...500 В
0,25...125 Ом @
Vo – Vd = 0...6 В
2,5 ... 1,25 кОм @
Vo – Vd = 6...60 В
1,25...625 Ом @
Vo – Vd = 0...30 В
12,5...6,25 кОм @
Vo – Vd = 30...300 В
2,5...1,25 кОм @
Vo – Vd = 0...6 0 В
2 5...12,5 кОм @
Vo – Vd = 60...500 В
1...200 Ом @
Vo – Vd = 0...6 В
10...2 кОм @
Vo – Vd = 6...60 В
5...1 кОм @
Vo – Vd = 0...30 В
50 ... 10 к Ом @
Vo – Vd = 30...300 В
10...2 кОм @
Vo – Vd = 0...60 В
100...20 кОм @
Vo – Vd = 60...500 В
Разрешение 16 бит
Погрешность установки Vd/Rd Vd : ± (0,05% от уст + 0,1 % от пред), Rd : ± (0,05% от уст + 0,1 % от диап)
Измерение мощности
Предел измерений 300 Вт 300 Вт 300 Вт 150 Вт
Погрешность измерения ±(0, 1 %* P изм + 0,1 %* P пред )
Управление затуханием (Иммитация диммера)
Диапазон (разрешение) 0...12 В (0,048 В)
Погрешность установки ± (1 %* U уст + 1 %* U конечн )
Диапазон частот (Разрешение ) 0...1 кГц (10 Гц)
Скважность (Разрешение) 1 % ... 99% (1%)
Общие данные
Выход сигнала КЗ 12 В/ 100 мА (макс.)
Интерфейс шасси (Опции ) : RS 232 , LAN , GPIB * , USB ( только взамен )
Габаритные размеры Модуль - 108 x 143 x 405 мм
Шасси - 3300 F - 440 х 177 х 445 мм, 3305 F - 269 х 177 х 452 мм, 3302 F - 160 х 177 х 452 мм
Масса Модуль - 3,5 кг
Шасси - 3300 F - 9,3 кг; 3305 F – 7,5 кг ; 3302 F – 5,5 кг
