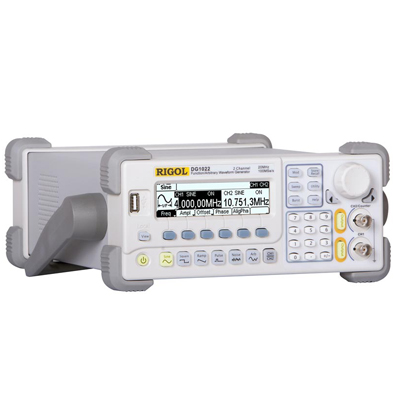

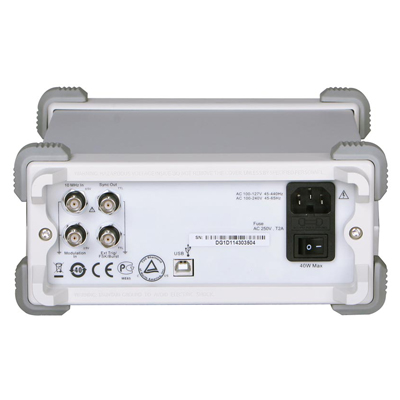

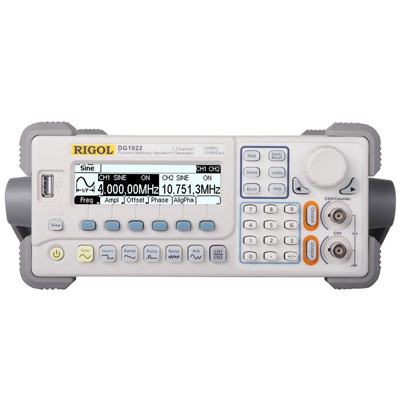

Генератор сигналов универсальный Rigol DG1022

Универсальный генератор сигналов Rigol DG1022 может формировать сигналы стандартных форм, специальных форм, сигналы с АМ, ЧМ, ФМ, ЧМн модуляцией, пачки импульсов. Кроме того, генератор сигналов Rigol DG1022 позволяет выполнять качание частоты (свипирование) и генерировать формы сигналов, созданных пользователем.

Преимущества генератора сигналов:

• Синусоидальный сигнал

• Меандр

• Импульсный сигнал

• АМ-модуляция

• ЧМ-модуляция

• ФМ-модуляция

• ФСК-манипуляция

• Свипирование

• Пакетный режим

• Частотомер

Технические характеристики генератора сигналов:

• DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.

• Количество каналов - 2

• Частота дискретизации в 100 Mвыборок/с

• Разрешение по вертикали - 14 бит (канал 1), 10 бит (канал 2)

• Длительность записи: 2 - 4К точек (канал 1), 2 - 1К точек (канал 2)

• Память на сохранение 10 форм сигнала

• Формы сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, и 48 видов встроенной произвольной формы

• Характеристики частот:Разрешение: 1 мкГц

  • Синусоидальная: 1 мкГц – 20 МГц

  • Прямоугольная: 1 мкГц – 5 МГц

  • Импульс: 500 мкГц - 3 МГц

  • Пилообразная: 1 мкГц – 150 кГц

  • Белый шум: диапазон частот 5 МГц (-3 дБ)

  • Сигналы произвольной формы: 1 мкГц – 5 МГц

• Диапазон амплитуд (нагрузка 50 Ом):  2 мВп-п ...10 Вп-п (канал1);  2 мВп-п...3 Вп-п (канал2);

• Диапазон амплитуд (нагрузка 1 МОм):  4 мВп-п...20 Впик-пик (канал1);  4 мВп-п...6 Вп-п (канал2);

• Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВп-п

• Смещение: ± 5 В (50 Ом); ± 10 В (1 МОм);

• Развитая функция модулирования, различные методы модуляции (канал 1): AM, FM, PM и FSK

• Внешний эталонный (опорный) входной сигнал частотой 10 МГц

• Дисплей: монохром ЖК дисплей 256 х 64

• Многоязыковый пользовательский интерфейс

• Стандартные интерфейсы: USB-host, USB-device

• Питание: 100 – 240 В

• Габариты, мм: 232х108х288

• Масса, кг: 2,7

Комплект поставки:

• Шнур питания

• Руководство по эксплуатации

• Гарантийный талон

Дополнительно:

• Кабель BNC

• Коннектор 50 Ом

• Аттенюатор 40 дБ
