Стандартные образцы КМД2-0

  • Стандартные образцы КМД2-0 по ГОСТ 23667-85

    /images/all/3/1380/big/img_5.jpg

    jijijij

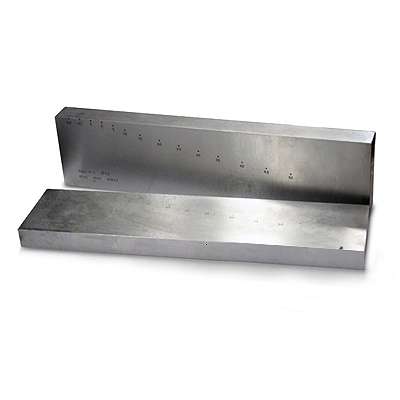

    Стандартные образцы КМД2-0

ЦЕНА: 113 031 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Промприбор


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.
Стандартные образцы КМД2-0 по ГОСТ 23667-85


Цена указана за один образец без калибровки.



Производитель стандартных образцов: Россия

Гарантия на образцы КМД 2-0: 12 месяцев.



Назначение



Комплект отраслевых стандартных образцов КМД2-0 40Х13 предназначен для измерения параметров ультразвуковых импульсных дефектоскопов по ГОСТ 23667-85.



С помощью комплекта из двух образцов МД2-0-1 и МД2-0-2 измеряются параметры УЗ дефектоскопов: чувствительность и погрешность измерения координат, а также снимают опорный сигнал от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Материал – сталь 40Х13. Образцы содержат искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,6 мм (в МД2-0-1) или 1,0 мм (в МД2-0-2), залегающие на глубинах от 0,5 мм до 50 мм.



Комплект состоит из двух образцов: МД2-0-1 и МД2-0-2



Диаметры отражателей, мм :

 -  1,6 Н9  в образце МД2-0-1;

 -  1,0 Н9  в образце МД2-0-2.

Линейные размеры образцов, мм :

длина  -  400 h 14;

высота  - 100 h 14;

толщина  - 30 h 14 для образца МД2-0-1;

              - 25 h 14 для образца МД2-0-2.

Глубины залегания отражателей должны соответствовать табл.1,

допуск на глубины залегания 0,5 и 0,7 мм + 0,125 мм;  допуск на остальные глубины  залегания - по + 1Т14/2.

Расстояния до отражателей по направлению оси ОХ должны соответствовать табл. 1 с полями допусков + 1Т14/2.



Технические характеристики



Образец МД2-0-1

  • Диаметр цилиндрического отражателя 1,6 мм
  • Глубина залегания от 0,5 до 50 мм
  • Частота 10,0 мГц
  • Скорость прохождения продольных ультразвуковых колебаний 6030 м/с, Δ = ± 30 м/с



Образец МД2-0-2

  • Диаметр цилиндрического отражателя 1,0 мм
  • Глубина залегания от 0,5 до 50 мм
  • Частота 10,0 мГц,
  • Скорость продольных УЗК 6030 м/с, Δ ± 30 м/с.



*Технические характеристики и комплект поставки КМД 2-0 могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по стандартным образцам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем образцы для дефектоскопии по всей России курьерскими службами и транспортными компаниями.
