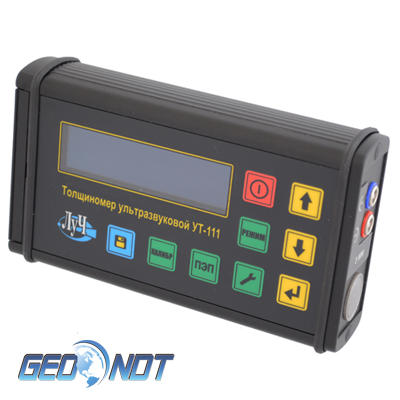

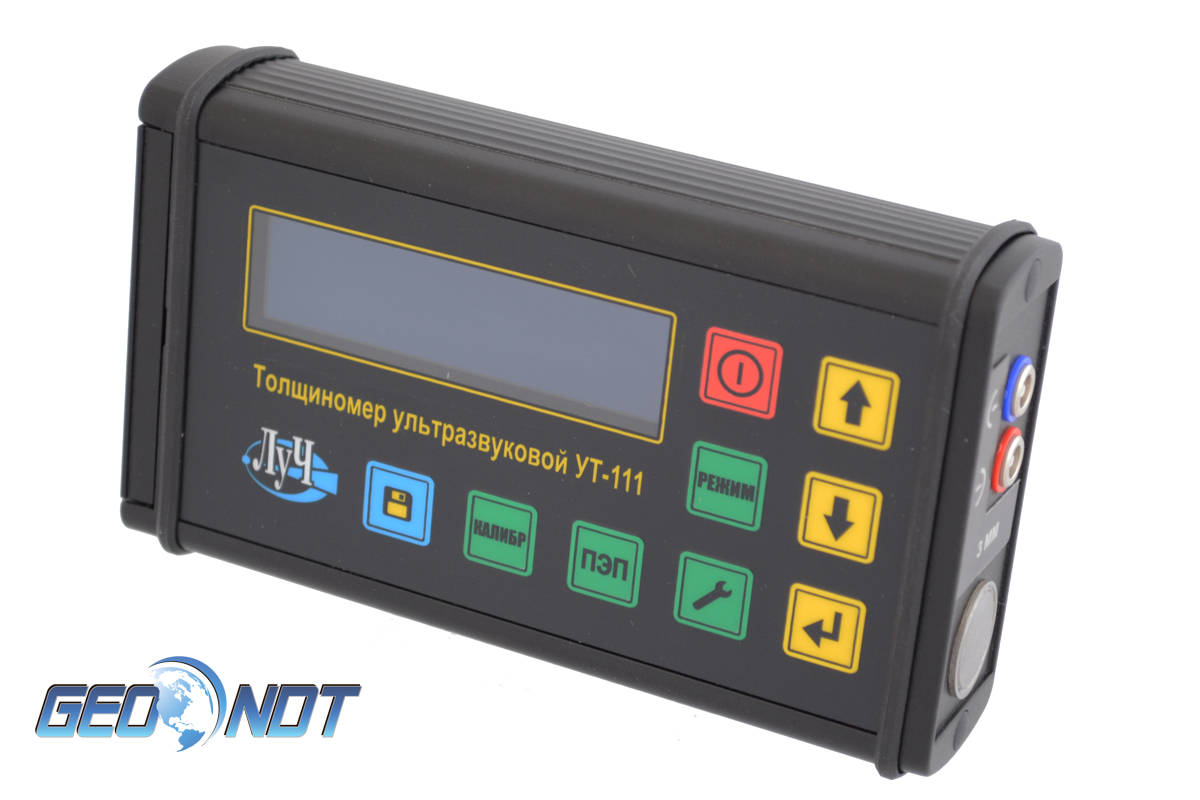

Ультразвуковой толщиномер УТ-111 для подводного контроля

  • Ультразвуковой толщиномер УТ-111 для подводного контроля

    /images/all/3/1384/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер УТ-111 для подводного контроля

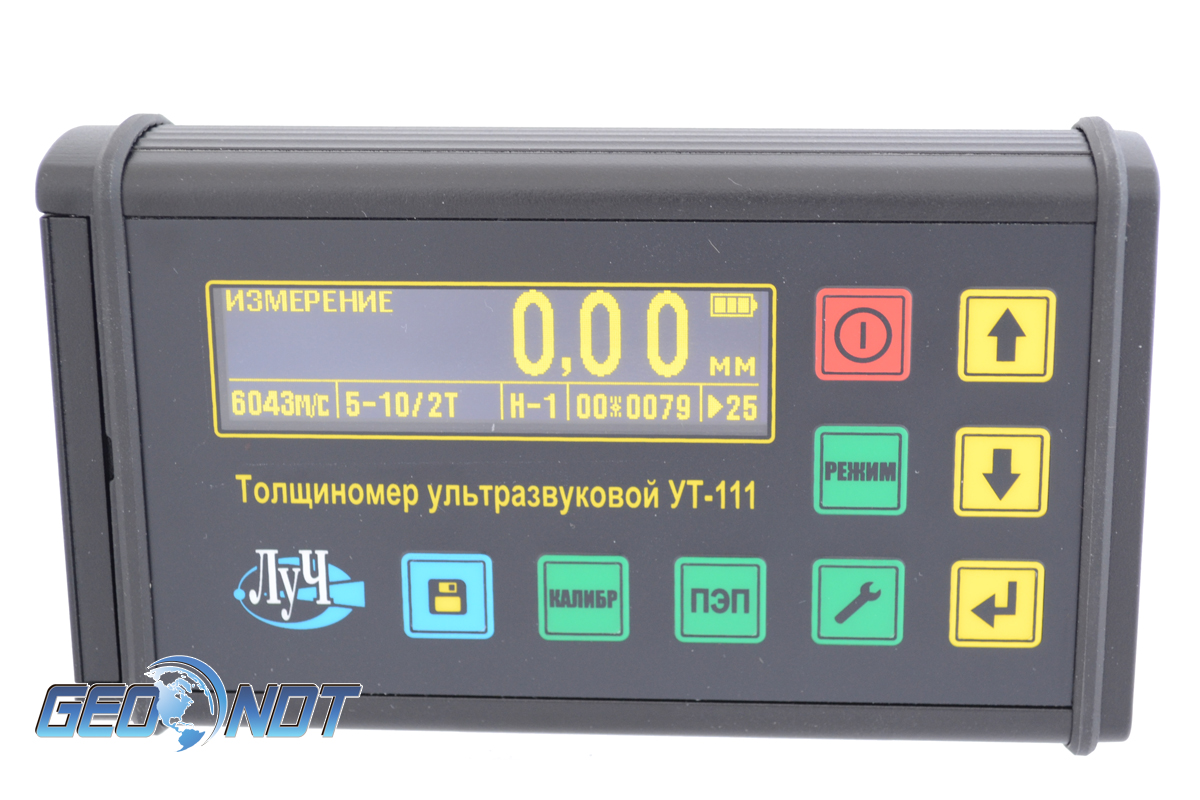

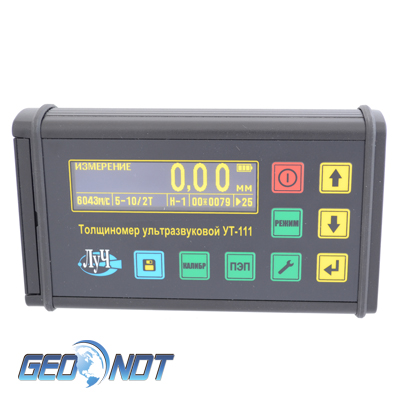

  • Ультразвуковой толщиномер УТ-111 для подводного контроля с включенным экраном

    /images/all/3/1384/big/img_14.jpg

    Ультразвуковой толщиномер УТ-111 для подводного контроля с включенным экраном

    Ультразвуковой толщиномер УТ-111 для подводного контроля с включенным экраном

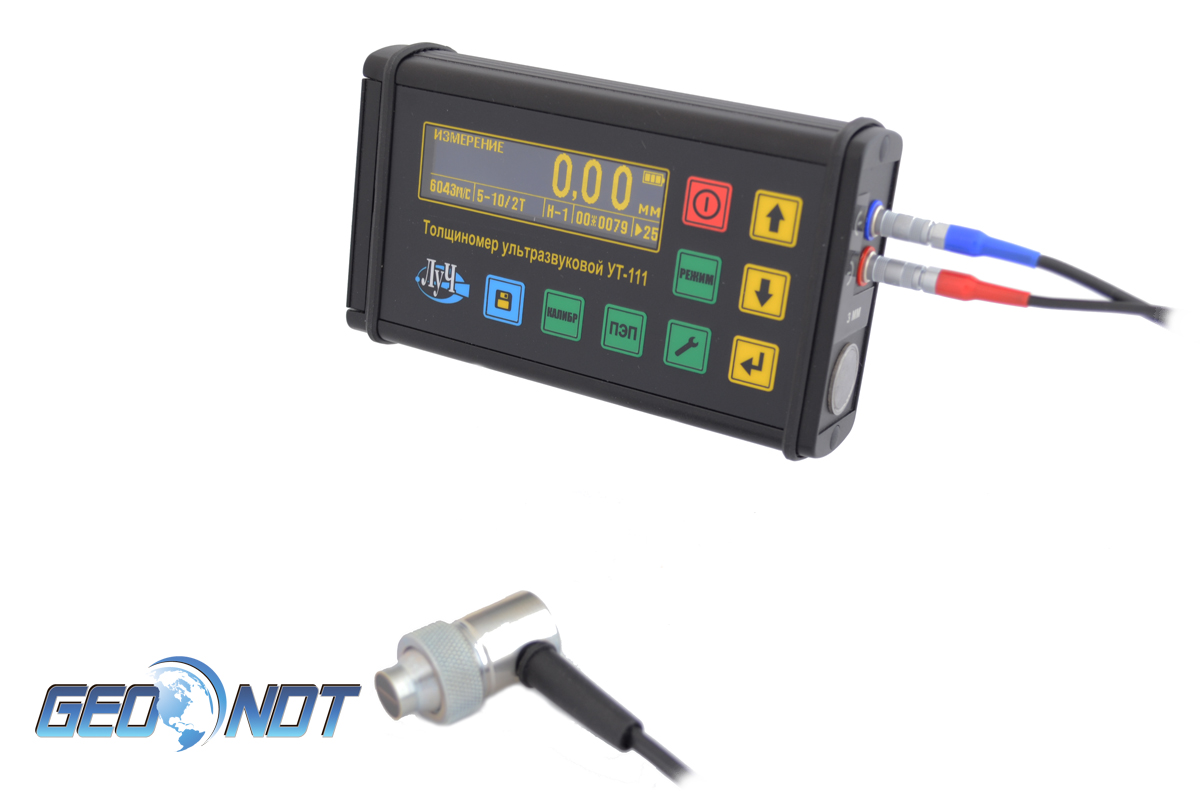

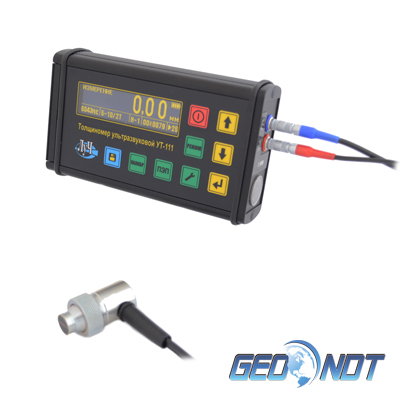

  • Ультразвуковой толщиномер УТ-111 для подводного контроля с датчиком

    /images/all/3/1384/big/img_16.jpg

    1

    Ультразвуковой толщиномер УТ-111 для подводного контроля с датчиком

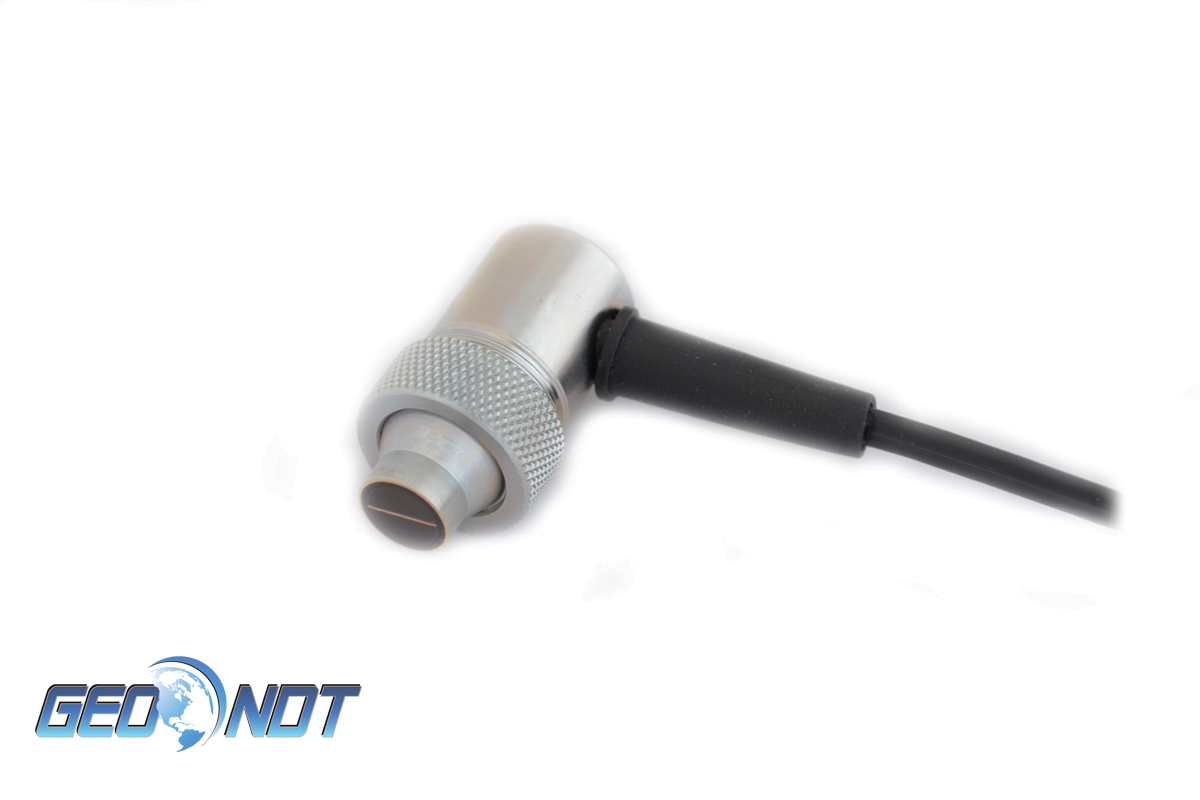

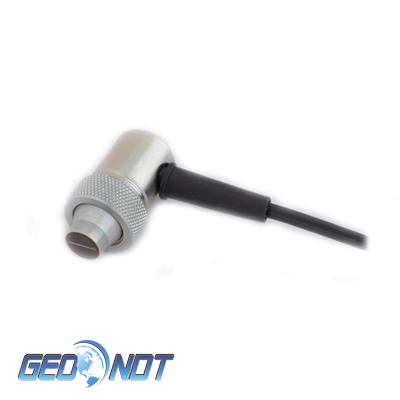

  • датчик ультразвукового толщиномера УТ-111 для подводного контроля

    /images/all/3/1384/big/img_18.jpg

    1

    датчик ультразвукового толщиномера УТ-111 для подводного контроля

ЦЕНА: от 89 400 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Луч


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: толщиномер ультразвуковой

Производитель толщиномеров: Россия

Серия: УТ

Модель: УТ-111

Описание: ультразвуковойприбор для измерения толщины металла под водой

Гарантия на толщиномер УТ-111: 12 месяцев.



Назначение прибора:

Толщиномер ультразвуковой УТ-111 общего назначения по ГОСТ 28702-90, предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.



Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП.



Прибор может эксплуатироваться в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию.



Толщиномер УТ-111 (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и т.п.



Основные технические характеристики ультразвукового толщиномера УТ-111:

Диапазон измерения толщины по стали типа 40Х13 от 0,6 до 500,0 мм.

Диапазоны измерения толщины различными УЗ ПЭП соответствуют значениям, приведенным в таблице.



Условное обозначение УЗ ПЭП Поддиапазон измеряемых толщин:

П112-10,0-6/2-Т-003 от 0,6 до 30,0 мм

П112-5,0- 10/2-Т-003 от 1,0 до 300,0 мм

П112-2,5-12/2-Т-003 от 2,5 до 500,0 мм

П112-2,5Т-12/2-Б до 300 °С от 3,0 до 50,0 мм

П112-5,0Т-12/2-Б до 300 °С от 3,0 до 50,0 мм

П112-5,0-10/2-Т-100ПР * от 3,0 до 50,0 мм

П112-2,5-12/2-А от 3,0 до 100,0 мм

П112-1,25-20/2-А ** от 15,0 до 200,0 мм

П111-1,25-К20 *** от 20,0 до 500,0 мм

П111-1,25-П20 *** от 20,0 до 200,0 мм



Примечание: Буквы в условном обозначении УЗ ПЭП обозначают материал призмы (протектора): А - полимер; Б - кварцевое стекло;

*- Преобразователь П112-5,0-10/2-Т-100ПР предназначен для подводных работ и имеет встроенный кабель длиной 100 м. Преобразователь может поставляться с иной длиной кабеля, оговариваемой при оформлении заказа.

** - поставляется с тест-образцом толщиной 5 мм;

*** - поставляется с тест-образцом толщиной 20 мм.



  • Диапазон установки скорости распространения УЗК в материале контролируемого изделия от 100 до 9999 м/с.
  • Дискретность отсчета цифрового индикатора толщиномера в режиме измерения или ввода значения толщины в диапазоне толщин:

- до 99,99 мм - 0,01 мм;

- в режиме измерения или ввода значения толщины в диапазоне толщин от 100,0 мм и более - 0,1мм;

- в режиме измерения или ввода значения скорости звука - 1м/с.



  • Минимальный радиус кривизны поверхности измеряемого изделия в зависимости от типа и частоты используемого УЗ ПЭП соответствует значениям, приведенным в таблице 2.2 паспорта толщиномера.
  • Максимально допустимая шероховатость поверхности измеряемых изделий, в зависимости от типа и частоты используемого УЗ ПЭП должна соответствовать таблице 2.3 паспорта толщиномера.
  • Электрическое питание толщиномера осуществляется от следующих источников:

- сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В (сетевой блок питания);

- встроенная аккумуляторная батарея номинальным напряжением 3,7 В.



  • Время непрерывной работы толщиномера от полностью заряженной аккумуляторной батареи, не менее 12 ч.
  • Время установления рабочего режима толщиномера - 6 с.
  • Время, необходимое для одного измерения, не более 4 с.
  • Время автоматического отключения толщиномера после последнего измерения или воздействия на любую из кнопок - 5 ± 0,5 мин.
  • Габаритные размеры электронного блока толщиномера, не более 150?90?40 мм.
  • Масса толщиномера с встроенной аккумуляторной батареей, не более 0,5 кг.
  • Толщиномер имеет память на 20 000 ячеек.



Особенности ультразвукового толщиномера УТ-111:

  • Толщиномер содержит встроенные средства диагностирования;
  • Рабочее положение толщиномера - произвольное, удобное для считывания оператором информации с графического дисплея толщиномера;
  • USB - порт связи с компьютером;
  • возможность формирования протоколов отчета;
  • возможность обновления программного обеспечения с компьютера;
  • индикация времени наработки толщиномера.



Комплект поставки ультразвукового толщиномера УТ-111:

  • Толщиномер ультразвуковой УТ-111 (электронный блок) 1 шт.
  • УЗ ПЭП * 1 шт.
  • Кабель соединительный (УЗ ПЭП - электронный блок) ** 1 шт.
  • Кабель соединительный (электронный блок - компьютер) 1 шт.
  • Блок аккумуляторный (встроенный) 1 шт.
  • Сетевой блок питания (зарядное устройство) 1 шт.
  • Программное обеспечение 1 компл.
  • Тест-образец 3 мм (встроенный)*** 1 шт.
  • Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ 1 экз.
  • Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС 1 экз.
  • Чехол для электронного блока**** 1 шт.
  • Сумка для переноски**** 1 шт.
  • Транспортная тара 1 шт.



* - толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.

** - при поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.

*** - толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.

****- поставка оговаривается дополнительно при оформлении заказа.



Условное обозначение УЗ ПЭП Поставляемый тест-образец

  • П112-10,0-6/2-Т-003 Тест-образец 3 мм (встроенный)
  • П112-5,0- 10/2-Т-003 Тест-образец 3 мм (встроенный)
  • П112-2,5-12/2-Т-003 Тест-образец 3 мм (встроенный)
  • П112-2,5Т-12/2-Б до 300 °С Тест-образец 3 мм (встроенный)
  • П112-5,0Т-12/2-Б до 300 °С Тест-образец 3 мм (встроенный)
  • П112-5,0-10/2-Т-100ПР Тест-образец 3 мм (встроенный)
  • П112-2,5-12/2-А Тест-образец 3 мм (встроенный)
  • П112-1,25-20/2-А Тест-образец 5 мм
  • П111-1,25-К20 Тест-образец 20 мм
  • П111-1,25-П20 Тест-образец 20 мм



Обращаем Ваше внимание, что технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым толщиномерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения толщины по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Михаил:

КАКАЯ МИНИМАЛЬНАЯ ТОЛЩИНА металла с 20-метровым кабелем для подводных работ?


Введите число *
Сертификаты

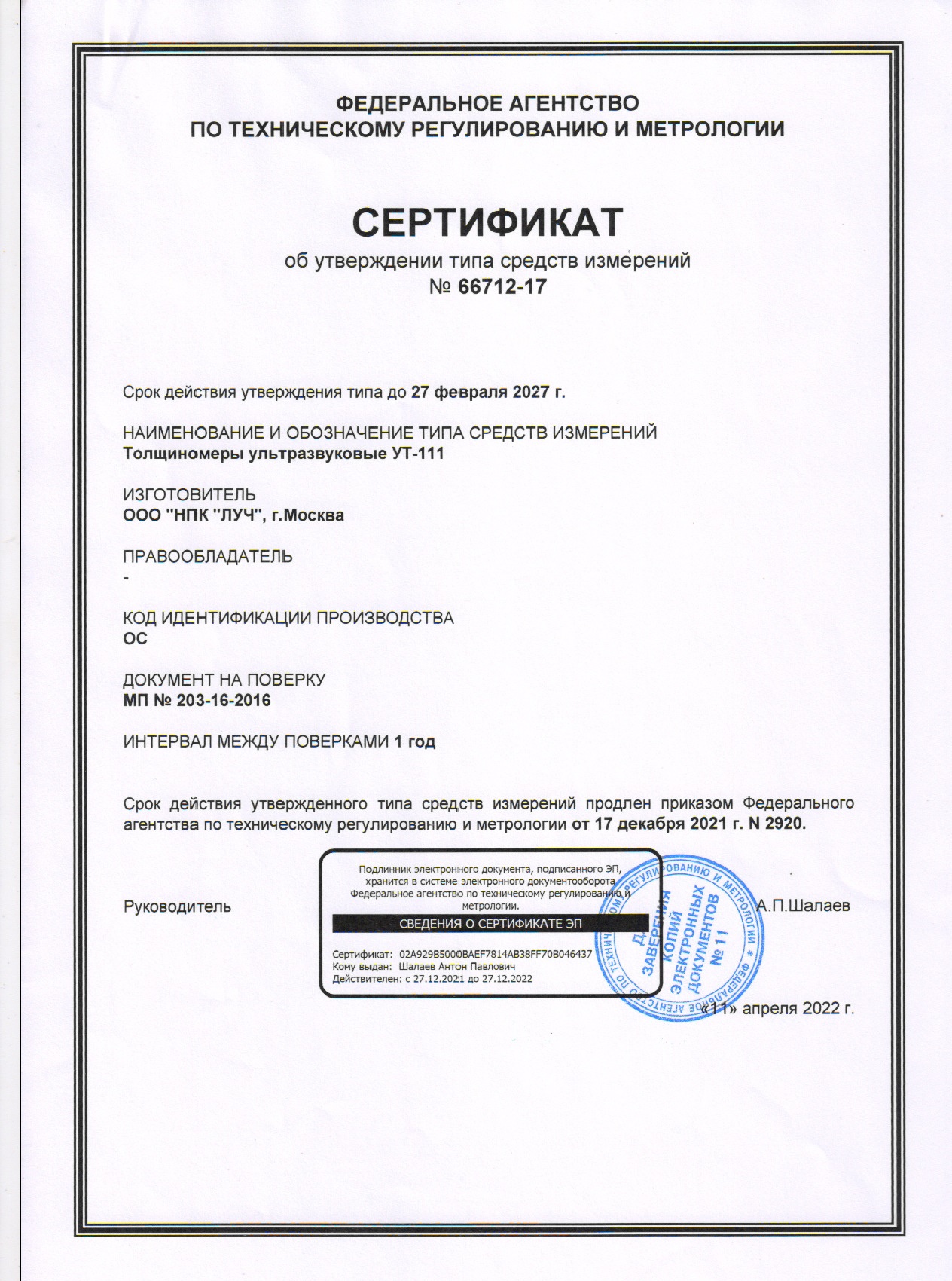

Свидетельство об утверждении типа на толщиномеры ультразвуковые УТ-111
