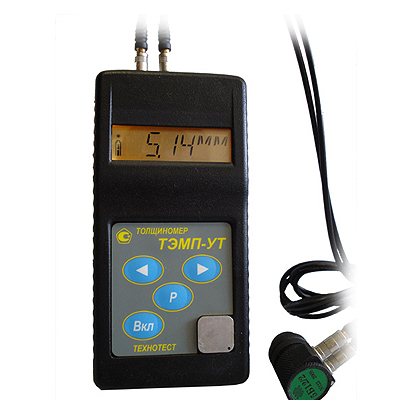

Сравнение ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2

  • Сравнение ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2

    /images/all/3/1396/big/img_5.jpg

    jijijij

    Сравнение ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2

ЦЕНА: по запросу

КУПИТЬ


Гарантия: 1 год
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.



Сравнение ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2.

Толщиномеры ТЭМП-УТ в наличии на складе

Цена на толщиномер ТЭМП-УТ1 от 21712 руб. с НДС (ультразвуковой толщиномер ТЭМП-УТ1 в пластмассовом корпусе с 1 пэп)

Тип оборудования: Толщиномер ультразвуковой, толщиномер металла, толщиномер чугуна, толщиномер пластмассы, толщиномер стекла, толщиномер алюминия
Производитель: Россия
Серия: ТЭМП-УТ

Модели: ТЭМП-УТ1, ТЭМП-УТ2
Описание: Прибор для измерения толщины металла, пластика, стекала, чугуна и других материалов.

Сертификаты на ультразвуковые толщиномеры ТЭМП-УТ:

- На толщиномеры ТЭМП-УТ1 и ТЭМП-УТ2 получен Сертификат об утверждении типа средств измерений № 32214 от 27.07.2008г., приборы ТЭМП-УТ зарегистрированы в Государственном реестре средств измерений РФ под № 38230-08, а также УЗ толщиномеры ТЭМП-УТ1 и ТЭМП-УТ2 внесены в Государственные Реестры Украины, Беларуси и Казахстана.

Гарантия на ультразвуковые толщиномеры ТЭМП УТ: 3 года

Ультразвуковой толщиномер серии ТЭМП-УТ - это профессиональный недорогой толщиномер для измерения толщины металла, чугуна, пластика, стекла и других материалов с однородной структурой.

Области применения ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2:

Ультразвуковой толщиномер (УЗ толщиномер) предназначен для измерений толщины стенок труб (включая изгибы), котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, а также изделий из пластмасс, стекла, керамики и других материалов с высоким затуханием ультразвука при одностороннем доступе к поверхности этих изделий. С помощью ультразвукового толщиномера можно определить степень коррозионного и эрозионного износа по остаточной толщине.

Толщиномер ультразвуковой ТЭМП-УТ может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки (различные масла, вода, глицерин, специальные контактные жидкости и гели для ультразвукового контроля и т.д.) для обеспечения акустического контакта.

Толщиномер металла ТЭМП УТ состоит из электронного блока, к которому с помощью соединительного кабеля 2Lemo0-2Lemo0 подключаются сменные пьезоэлектрические преобразователи (ультразвуковые преобразователи, ПЭП).

В настоящий момент линейка серийно выпускаемых толщиномеров ТЭМП-УТ представлена двумя моделями:

- УЗ толщиномер ТЭМП-УТ1

- УЗ толщиномер ТЭМП-УТ2

Принцип работы толщиномера:

В толщиномерах ТЭМП-УТ1 и ТЭМП-УТ2 используется контактный способ измерения - прижим контактной поверхности ультразвукового преобразователя к поверхности контролируемого объекта с использованием контактной жидкости (вода, глицерин, спирт, масло, консистентные смазочные материалы и т.д.). Принцип работы толщиномера основан на ультразвуковом импульсном эхо методе измерений, который использует свойство ультразвуковых колебаний (УЗК) отражаться от границы раздела сред с разными акустическими сопротивлениями.

Излучающая пластина преобразователя излучает импульс УЗК через линию задержки (призму) в направлении наружной поверхности изделия, толщину которого нужно измерить. Импульс УЗК распространяется в изделии до внутренней поверхности, отражается от нее, распространяется в направлении наружной поверхности и, пройдя линию задержки (призму), принимается приемной пластиной.

Время распространения УЗК от одной поверхности изделия до другой и обратно связано с толщиной изделия зависимостью:

S = V (t - t) / 2              (1)

где S - толщина изделия, мм, V - скорость распространения УЗК в материале изделия, м/с, t - время между импульсом генератора и приходом 1-го отражённого импульса, с, ∆t - время распространения УЗК в призмах преобразователя, с.

Импульс УЗК, отраженный от внутренней поверхности изделия, принимается приемной пластиной преобразователя и преобразуется в электрический сигнал, который поступает на вход регулируемого усилителя (РУ), а с выхода усилителя в преобразователь сигнала (ПС). Коэффициент усиления усилителя задаётся микроконтроллером в соответствии с выбором оператора. Преобразователь сигнала формирует импульс, длительность которого равна интервалу времени от момента формирования импульса генератора до момента прихода первого отраженного импульса на вход усилителя.

Микроконтроллер подсчитывает количество периодов сигнала образцовой частоты, формируемого схемой синхронизации, и рассчитывает эквивалентную толщину по приведённой выше формуле (1) с учётом поправок на время задержки импульса в призмах ПЭП. Полученный результат выводится на жидкокристаллический индикатор (ЖКИ) вместе с необходимой дополнительной информацией. Кроме того, микроконтроллер по командам оператора запоминает результаты измерений и передаёт их на компьютер через порт USB.

Модификации ультразвукового толщиномера ТЭМП-УТ1:

Ультразвуковой толщиномер ТЭМП-УТ1 в пластмассовом корпусе

  • Толщиномер ТЭМП-УТ1 в пластмассовом корпусе с 1 преобразователем (ПЭП) (на выбор П112-10-4х4 Б, П112-5-12/2 Б, П112-2,5-12/2 Б или любой другой раздельно-совмещенный преобразователь П112 (искатель, датчик) с 2-мя разъемами Lemo00 - по запросу)
  • Толщиномер ТЭМП-УТ1 в пластмассовом корпусе с 2-мя преобразователями (ПЭП) (на выбор П112-10-4х4 Б, П112-5-12/2 Б, П112-2,5-12/2 Б или любой другой раздельно-совмещенный преобразователь (искатель, датчик) с 2-мя разъемами Lemo0)
  • Толщиномер ТЭМП-УТ1 (в пластмассовом корпусе, универсальный комплект) с аккумуляторами и дополнительными аксессуарами
  • Толщиномер ТЭМП-УТ1 высокотемпературная версия (в пластмассовом корпусе)

Ультразвуковой толщиномер ТЭМП-УТ1 в пластмассовом корпусе

  • Толщиномер ТЭМП-УТ1 в металлическом корпусе с 1 преобразователем (ПЭП) (на выбор П112-10-4х4 Б, П112-5-12/2 Б, П112-2,5-12/2 Б или любой другой раздельно-совмещенный преобразователь (искатель, датчик) с 2-мя разъемами Lemo0 - по запросу)
  • Толщиномер ТЭМП-УТ1 в металлическом корпусе с 2-мя преобразователями (ПЭП) (на выбор П112-10-4х4 Б, П112-5-12/2 Б, П112-2,5-12/2 Б или любой другой раздельно-совмещенный преобразователь (искатель, датчик) с 2-мя разъемами Lemo0)
  • Толщиномер ТЭМП-УТ1 (в металлическом корпусе, универсальный комплект) с аккумуляторами и дополнительными аксессуарами
  • Толщиномер ТЭМП-УТ1 высокотемпературная версия (в металлическом корпусе)

Высокотемпературная версия толщиномера ТЭМП-УТ1 комплектуется датчиками для нагретых поверхностей.

Ультразвуковые датчики (преобразователи, искатели, ПЭП) для поверхностей, нагретых до высокой температуры (до 350 0С):

Внимание: допускается работа только с высокотемпературными контактными жидкостями.

Модификации ультразвукового толщиномера ТЭМП-УТ2:

Толщиномер ТЭМП-УТ2 выпускается в металлическом корпусе в одной модификации.

Сравнение характеристик толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2

Характеристика ультразвукового толщиномера

Толщиномер ТЭМП-УТ1

Толщиномер ТЭМП-УТ2

Пьезоэлектрические преобразователи

Практически любые раздельно-совмещенные (настройка пользователем)

Раздельно-совмещенные определенного типа (настройка только производителем)

Диапазоны измерения толщины, мм

0,5 - 300

0,8 - 200

Время автоматического отключения не более, с

70

180

Количество ячеек памяти

1000 (10 файлов по 100 результатов)

4000

Связь с компьютером

USB

RS232

Электрическое питание:

2 элемента типа АА по

1,5 В

аккумуляторная батарея «НИКА» или элемент питания типа «КРОНА» 9 В

Индикация разряда батареи

есть

нет

Время непрерывной работы от одного комплекта батарей не менее

400 ч без подсветки или 80 часов с постоянно включённой подсветкой.

10 часов

Время, необходимое для одного измерения

не более 3 с.

не более 3 с.

Диапазон измерений скорости ультразвука, м/с

100...9999

1000...9999

Габаритные размеры толщиномера, мм, не более:

30х65х135

145х82х32

Рабочий диапазон температур

от минус -30 до + 70 °С

от минус -20 до + 40 ºС

Масса толщиномера, кг, не более

0,25

0,5

Тип корпуса

Пластмассовый / металлический

Металлический

Посмотреть подробное описание ультразвуковых толщиномеров ТЭМП-УТ1 и ТЭМП-УТ2:

- Толщиномер ТЭМП-УТ1

- Толщиномер ТЭМП-УТ2

Комплекты поставки толщиномеров ТЭМП-УТ

Толщиномер ТЭМП-УТ1

Базовый комплект поставки ТЭМП-УТ1: электронный блок в пластмассовом или металлическом корпусе, кабель 2Lemo00-2Lemo00 для подключения преобразователей 1 шт., преобразователи 2 шт. (на выбор), 2 элемента типа АА по 1,5 В, кабель связи с компьютером по USB, диск с программным обеспечением, сумка для переноски, руководство по эксплуатации с методикой поверки, первичная поверка.

Универсальный комплект поставки ТЭМП-УТ1: электронный блок ТЭМП-УТ1 в пластмассовом или металлическом корпусе, кабель 2Lemo00-2Lemo00 для подключения преобразователей 1 шт., преобразователи 2 шт., аккумуляторные батареи 2 шт. типа АА (1,5 В), сетевой блок питания, зарядное устройство, кабель связи с компьютером по USB (или RS232 под заказ), диск с программным обеспечением, монтажный чехол, паспорт (включая методику поверки), первичная поверка, сумка-чехол, укладочный чемодан.

Толщиномер ТЭМП-УТ2

Базовый комплект ТЭМП-УТ2: электронный блок в металлическом корпусе, кабель для подключения преобразователя Lemo00-Lemo00 - 1 шт., преобразователи 2 шт. (на выбор), элемент питания типа «Крона», кабель связи с компьютером, диск с программным обеспечением, сумка для переноски, монтажный чехол (на заказ), руководство по эксплуатации.

Дополнительные принадлежности для ультразвуковго толщиномера ТЭМП-УТ1

Дополнительно для ТЭМП-УТ1: сетевое зарядное устройство; аккумуляторы; монтажный чехол, чемодан.
