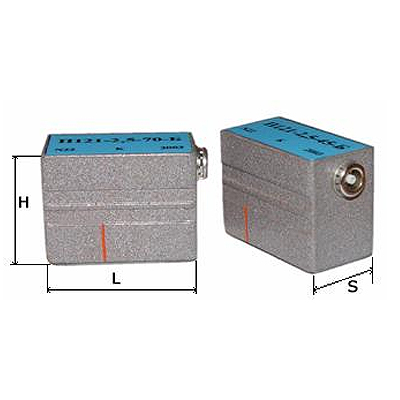

Наклонные совмещенные преобразователи П121 для контроля крупногабаритных изделий
Отличительные особенности наклонных совмещенных преобразователей П121 для контроля крупногабаритных изделий:
- призма из оргстекла;
- высокая чувствительность;
- разъемы Lemo0;
- прямоугольная форма пьезопластины, обеспечивающая высокую энергию импульса.
Технические характеристики наклонных совмещенных ультразвуковых преобразователей П121 для контроля крупногабаритных изделий:
|
Тип преобразователя
|
ƒ,
МГц
|
Угол
ввода,
град.
|
Стрела, мм
|
Размер
пьезоэлемента,
мм
|
Размер
контактной
поверхности, мм
|
Габариты
(HxSxL), мм
|
|
оргстекло
|
|
Преобразователь П121-1,25-40-Б
|
1,25
|
40
|
12
|
8х12
|
20x37
|
30x20x38
|
|
Преобразователь П121-1,25-45-Б
|
45
|
12
|
|
Преобразователь П121-1,25-50-Б
|
50
|
12
|
|
Преобразователь П121-1,25-65-Б
|
65
|
14
|
|
Преобразователь П121-1,25-90-Б
|
90
|
|
|
Преобразователь П121-1,8-40-Б
|
1,8
|
40
|
12
|
8х12
|
20x37
|
30x20x38
|
|
Преобразователь П121-1,8-45-Б
|
45
|
12
|
|
Преобразователь П121-1,8-50-Б
|
50
|
12
|
|
Преобразователь П121-1,8-65-Б
|
65
|
14
|
|
Преобразователь П121-1,8-90-Б
|
90
|
|
|
Преобразователь П121-2,5-40-Б
|
2,5
|
40
|
10
|
8х12
|
20х37
|
30x20x38
|
|
Преобразователь П121-2,5-45-Б
|
45
|
10
|
|
Преобразователь П121-2,5-50-Б
|
50
|
10
|
|
Преобразователь П121-2,5-65-Б
|
65
|
12
|
|
Преобразователь П121-2,5-70-Б
|
70
|
13
|
|
Преобразователь П121-2,5-90-Б
|
90
|
-
|
|
Преобразователь П121-5-40-Б
|
5,0
|
40
|
7
|
5х10
|
20х27
|
26х20х30
|
|
Преобразователь П121-5-45-Б
|
45
|
7
|
|
Преобразователь П121-5-50-Б
|
50
|
9
|
|
Преобразователь П121-5-65-Б
|
65
|
11
|
|
Преобразователь П121-5-70-Б
|
70
|
12
|
|
Преобразователь П121-5-90-Б
|
90
|
-
|
|
