Образцы-имитаторы вогнутости и выпуклости корня сварного шва Образцы-имитаторы вогнутости и выпуклости корня сварного шва применяются для оценки вогнутости и выпуклости корня сварного шва, в местах, где визуальный контроль затруднен или невозможен. Оценка вогнутости и выпуклости корня шва проводится, путём сравнения оптической плотности изображений соответствующего имитатора следующим образом: - глубина вогнутости корня шва считается допустимой, если на радиографическом снимке плотность почернения изображения вогнутости корня шва меньше или равна плотности почернения изображения канавки образца;
- выпуклость считается допустимой Если плотность почернения выпуклости корня шва больше или равна плотности почернения изображения имитатора.

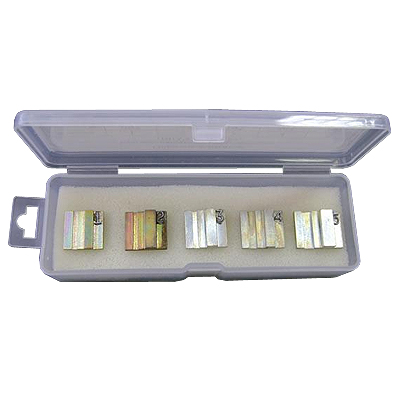

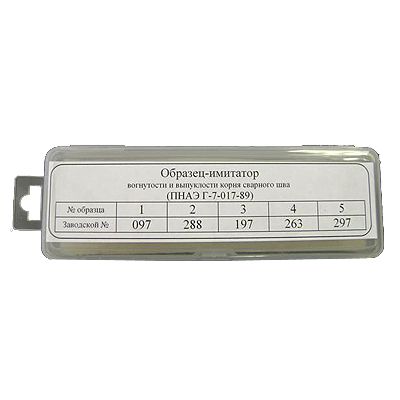

Образец-имитатор должен устанавливаться на контролируемом сварном соединении со стороны источника излучения на расстоянии не менее 5мм от сварного шва. При невозможности установки со стороны источника излучения, а также при контроле сварных соединений цилиндрических, сферических и других пустотелых изделий через две стенки с расшифровкой только прилегающего к плёнке участка сварного шва и при панорамном просвечивании, образцы допустимо устанавливать со стороны кассеты с плёнкой. Комплект поставки:
|
