Расходомер Portaflow 330

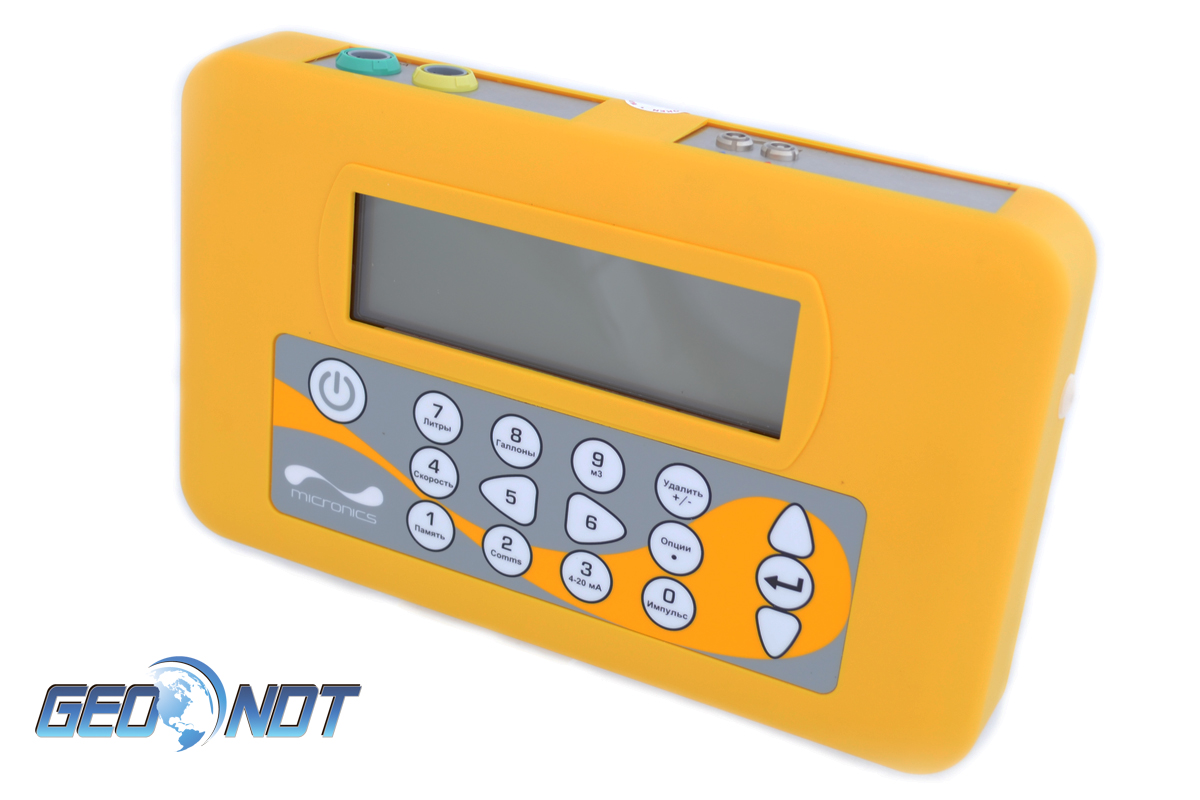

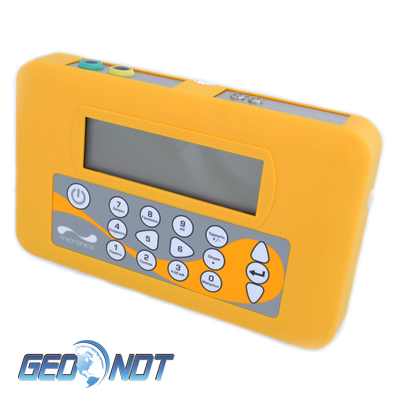

  • Ультразвуковой расходомер жидкости Portaflow 330

    /images/all/3/1524/big/img_5.jpg

    jijijij

    Расходомер Portaflow 330

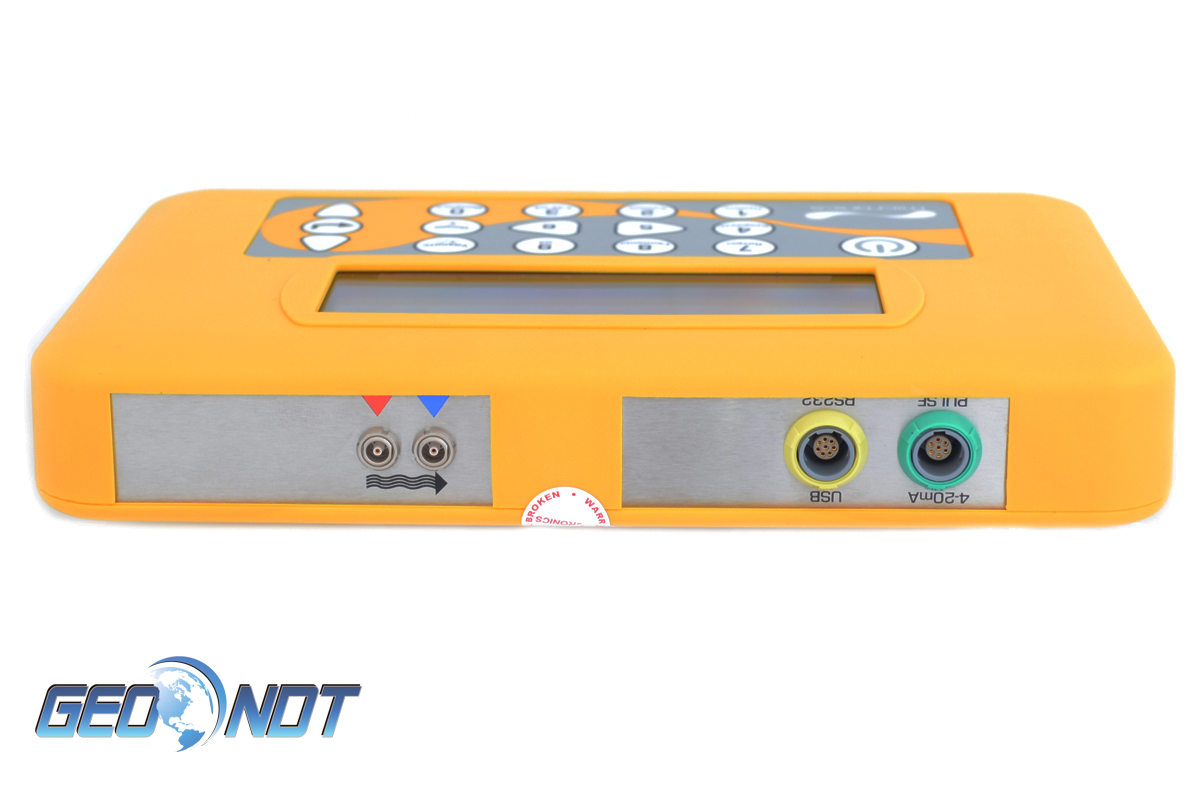

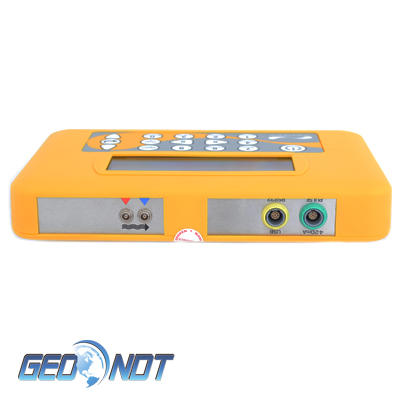

  • Portaflow 330, разъемы

    /images/all/3/1524/big/img_14.jpg

    Portaflow 330, разъемы

    Portaflow 330, разъемы

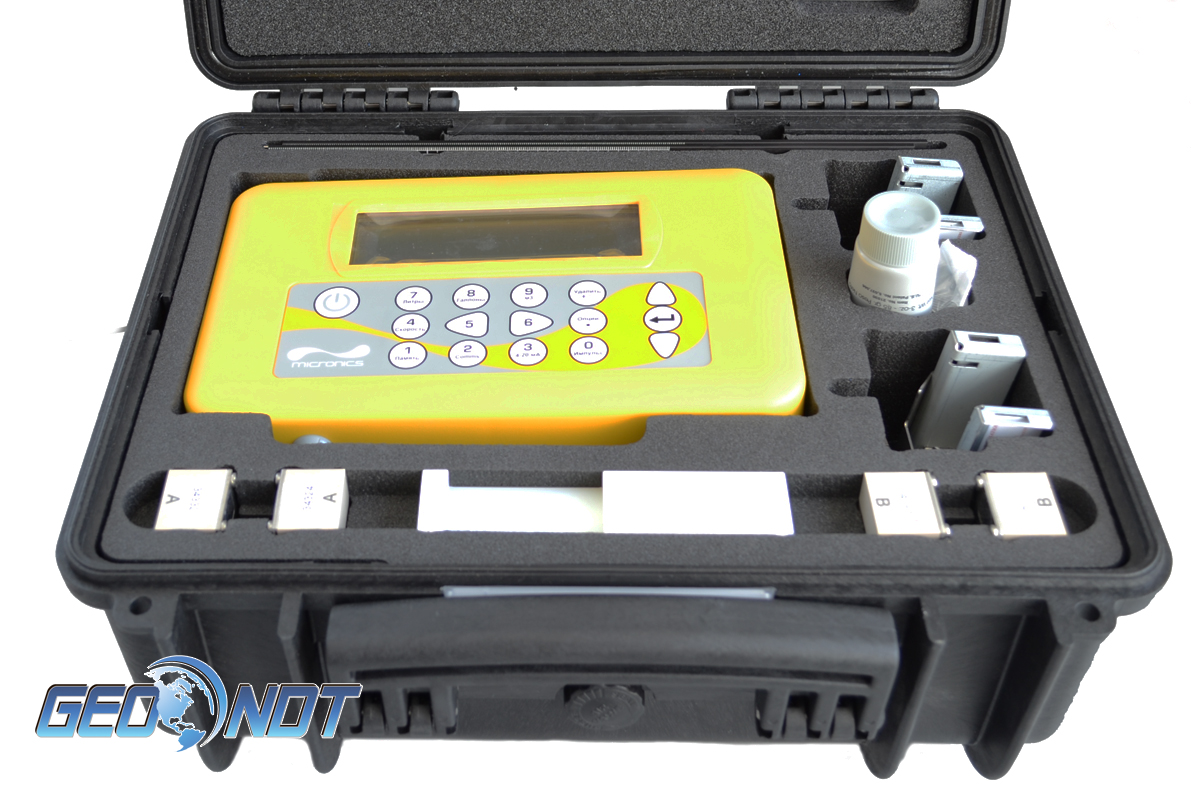

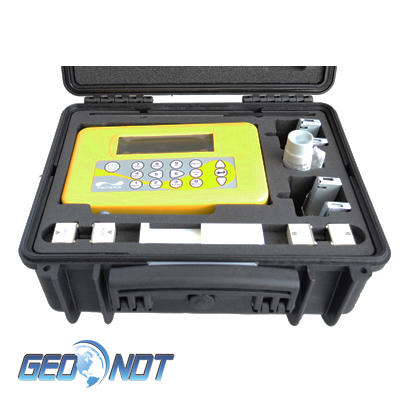

  • Portaflow 330 в кейсе для переноски

    /images/all/3/1524/big/img_16.jpg

    1

    Portaflow 330 в кейсе для переноски

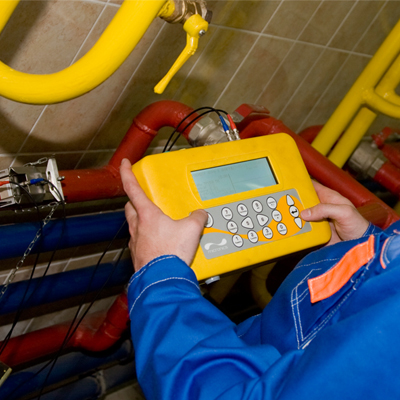

  • Portaflow 330, пример использования

    /images/all/3/1524/big/img_18.jpg

    1

    Portaflow 330, пример использования

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Micronics


Страна производитель: Великобритания Великобритания
Артикул: Portaflow 330
В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Расходомер ультразвуковой

Производитель расходомеров: Micronics Ltd., Англия

Серия: Portaflow 330
Модель: Portaflow 330
A&B, Portaflow 330B, Portaflow 330D

Описание: Ультразвуковой прибор для определения расхода любой чистой жидкости в трубах



Сертификаты на расходомер Portaflow 330:

- Сертификат о внесении в Государственный реестр средств измерений РФ.

Гарантия на Portaflow 330: 12 месяцев



Назначение прибора:

Расходомеры Portaflow 330А, PORTAFLOW 330В и Portaflow 330 D вносят новый уровень простоты в неразрушающие измерения потока жидкости.

Накладной ультразвуковой расходомер PORTAFLOW 330 предлагает пользователю быстрые и точные измерения расхода жидкости снаружи трубы.



Внутренний диаметр труб, измеряемый расходомерами Portaflow 330



  • Расходомер Portaflow 330 A c сенсорами для труб от 13 до 115 мм, температура -20 до + 135 ˚С
  • Расходомер Portaflow 330 В c сенсорами для труб от 50 до 2000 мм, температура -20 до + 135 ˚С
  • Расходомер Portaflow 330 D c сенсорами для труб от 1500 до 5000 мм, температура -20 до + 200 ˚С



Используя передовые технологии цифровой обработки сигналов, расходомер Portaflow 330 (PF330) является портативным расходомером жидкости без врезки для измерения расхода жидкости фирмы Micronics. Расходомер PF330 может отображать мгновенную скорость потока жидкости или скорости, вместе с суммарной ценности. Она также включает в себя Data Logger, которая может записывать до 98000 измерений, которые могут быть выведены непосредственно на компьютер, принтер или хранятся в памяти прибора.



Применение расходомеров Portaflow рекомендовано для питьевой, охлаждающей и деминерализированной воды; гидравлического масла и химикалий; дизельного топлива, топливной нефти и нефтепродуктов.



Принцип действия расходомеров Portaflow:

Прибор Portaflow 330 - ультразвуковой расходомер, в основе работы которого лежит измерение времени распространения ультразвукового сигнала. Когда ультразвук проходит между датчиками, скорость, с которой звук проходит сквозь жидкость, несколько увеличивается благодаря скорости прохождения жидкости по трубе. Когда ультразвук проходит в обратном направлении, поток жидкости замедляет скорость прохождения звука. Полученная разница скоростей прямо пропорциональна скорости потока в трубе. Измерив скорость потока и узнав площадь поперечного сечения трубы, легко можно вычислить объемный расход жидкости. Не требуется врезки в трубопровод. Установка и измерение занимает считанные минуты, и нет необходимости перекрывать поток или опорожнять систему!



Электроника расходомера Portaflow 330 помещена в специально сконструированный корпус с графическим дисплеем, панелью управления и выходными разъемами для подключения других устройств. Настройка прибора Portaflow 330 выполняется путем выбора опций, отображаемых на дисплее на любом доступном для пользователя языке. Использование встроенной аккумуляторной батареи обеспечивает работу прибора в течение 20 часов. Непрерывность в работе расходомера можно добиться при использовании блока питания.



Для расходомеров Portaflow могут быть использованы разные наборы датчиков, в зависимости от модели прибора и области его применения. Расходомер PF330 снабжен дополнительными высокотемпературными датчиками. К каждому расходомеру Portaflow 330 прилагаются хомуты для правильного крепления и надежной работы датчика на трубах любого сечения. Встроенный в расходомер PF330 накопитель данных позволяет записывать в память прибора результаты измерений с интервалами от 5 секунд до 1 часа. Хранящиеся данные могут быть отображены на дисплее прибора в текстовом или графическом формате. Также можно передать эти данные на ПК через порты USB или RS232 или распечатать посредством опции принтера Bluetooth при наличии такового.



Технические характеристики расходомера Portaflow 330:



Электронный блок

Класс защиты

Масса

Размеры

Дисплей

Клавиатура

Контакты

Т хранения

Т рабочая

IP54

1,1кг

264 х 168 х 50мм

ЖК, 240 x 64

16-кнопочная

LEMO

-25...+65°С

-20...+50°С

Блок питания, зарядное устройство

Входное

Выходное

90-264Vac.

12Vdc.

Аккумулятор

5-cell NiMH.

t перезарядки

20 часов

6,5 часов

Язык

Русский, Английский,

Немецкий, Французский



Дисплей

Объемный
расход

Скорость

Диапазон скоростей

Суммарный расход

Заряд батареи

Уровень сигнала

Ошибки

l/s, l/min, l/h, m3/s,
m3/min, m3/h.

м/с, фут/с

0,1 до 20 м/с

12 цифр "+" и "-"

Индикация

Индикация

Индикация

Аналоговый выход

4-20мА

Шкала назначается пользователем

Накопитель данных

Объем памяти

Вывод данных

Программное обеспечение

98000 точек замеров

RS232/USB 2.0

Переносятся на компьютер при помощи стандартного программного обеспечения, идущего в комплекте с Microsoft Windows

Датчики

"А"

"В"

"D"

T рабочая для А, В

T рабочая для D

13...115мм

50...2000мм

1500...5000мм

-20...+200°С

-20...+80°С

Материал трубы

Любой материал, проводящий ультразвук

углеродистая сталь, нержавеющая сталь, медь, ПВХ, бетон, сталь с гальваническим покрытием, стекло, латунь

Точность

Для турбулентного профиля потока с числом Рейнольдса выше 4000.

±3%



Стандартный комплект поставки расходомера Portaflow 330

- Расходомер Portaflow 330 с графическим дисплеем с задней подсветкой.
- Блок питания с сетевыми адаптерами на напряжение 110/240 В переменного тока под стандарты Великобритании, США и Европы.
- Кабель для подключения к аналоговому/импульсному выходу, USB и RS232-C.
- 2 отрезка металлической цепи длиной 3,3 м каждый.
- Испытательный блок.
- Кабели для подключения датчиков (2 шт.) длиной 2 м каждый.
- Комплект датчиков 'A' (2 шт. в каждом).
- Комплект датчиков 'B' (2 шт. в каждом).
- Комплект разделительных линеек для использования с датчиками ‘A' или ‘B' (2 штуки).
- Справочное руководство (на компакт-диске).
- Износостойкий кейс IP67.
- Свидетельство о поверке расходомера.



Дополнительные принадлежности к расходомеру:



  • Sensor "A", 13-115mm, +135ºС (Датчик "A", для труб от 13 до 115 мм, температура до +135ºС)
  • Sensor "B", 90-2000mm, +135ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +135ºС)
  • Sensor "A", 13-115mm, +200ºС (Датчик "A", для труб от 13 до 115 мм, температура до +200ºС)
  • Sensor "B", 90-2000mm, +200ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +200ºС)
  • Guide rail "А", "В" (Крепеж для датчиков "А" и "В") - 38 055 руб.
  • Guide rail "А", "В" and magnets (Крепеж для датчиков "А" и "В", включая магнитный крепеж для металлических труб)
  • Sensor "D" , 1000 -50000mm, including Guide rail, case (Датчик "D", для труб от 1000 до 5000 мм с крепежом, температура до +80ºС. Поставляется в отдельном кейсе)
  • Battery Pack (Аккумулятор)
  • Display (Дисплей)
  • Keypad (Клавиатура)
  • PCB330 (Основная плата 330)
  • PCB220 (Основная плата 220)
  • PF220/330 electronics case complete (Корпус электронного блока в сборе со стеклом и клавиатурой)
  • Adapter 220V incl. connector (Зарядное устройство c разъемом)
  • Cables (red & blue) (Соединит. кабель синий + красный)
  • Guide rail ruler (Разделительная линейка)
  • Ultrasonic grease (50 ml x 5) (Ультразвуковая смазка (5 тюбиков))
  • Калибровка (одна пара датчиков) на проливной установке
  • Поверка расходомера



Купить расходомер Portaflow 330 и узнать цену на прибор для измерения расхода жидкостиPortaflow 330Вы можете, отправив заявку на info@geo-ndt.ru. У нас самая выгодная цена на расходомер Portaflow 330!



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым расходомерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Введите число *
Спрашивает: Александр:

Добрый день. Вопрос про расходомер Portaflow 330. При измерении расхода в правом верхнем углу отображается буква Q и число в процентах. В инструкции по эксплуатации этот момент никак не описан. В расходомере StreamLux это означало качество сигнала с требованием к диапазону показаний 97...103%. Здесь имеется ввиду то же самое?
Спрашивает: Сергей:

Здравствуйте. У нас перестал включатся прибор Portaflow 330. Включаем при помощи зарядного устройства, никаких значений на табло. Что может быть?
Спрашивает: Дмитрий:

При выполнении замеров расходомером Portaflow 330 внутренний диаметр трубопровода нужно вводить или прибор "сам" его определяет ?

Отвечает: Антон:

Здравствуйте, Дмитрий! Расходомер Portaflow 330 определяет внутренний диаметр трубопровода «сам». Вводится только внешний диаметр.
