Расходомер Portaflow 220

  • Расходомер Portaflow 220

    /images/all/3/1525/big/img_5.jpg

    jijijij

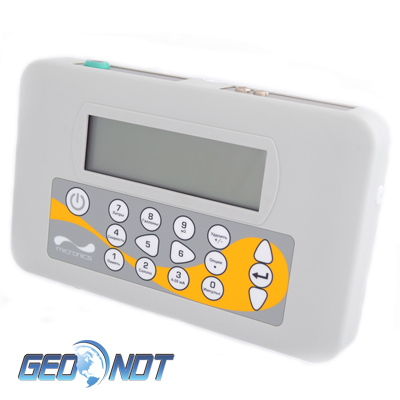

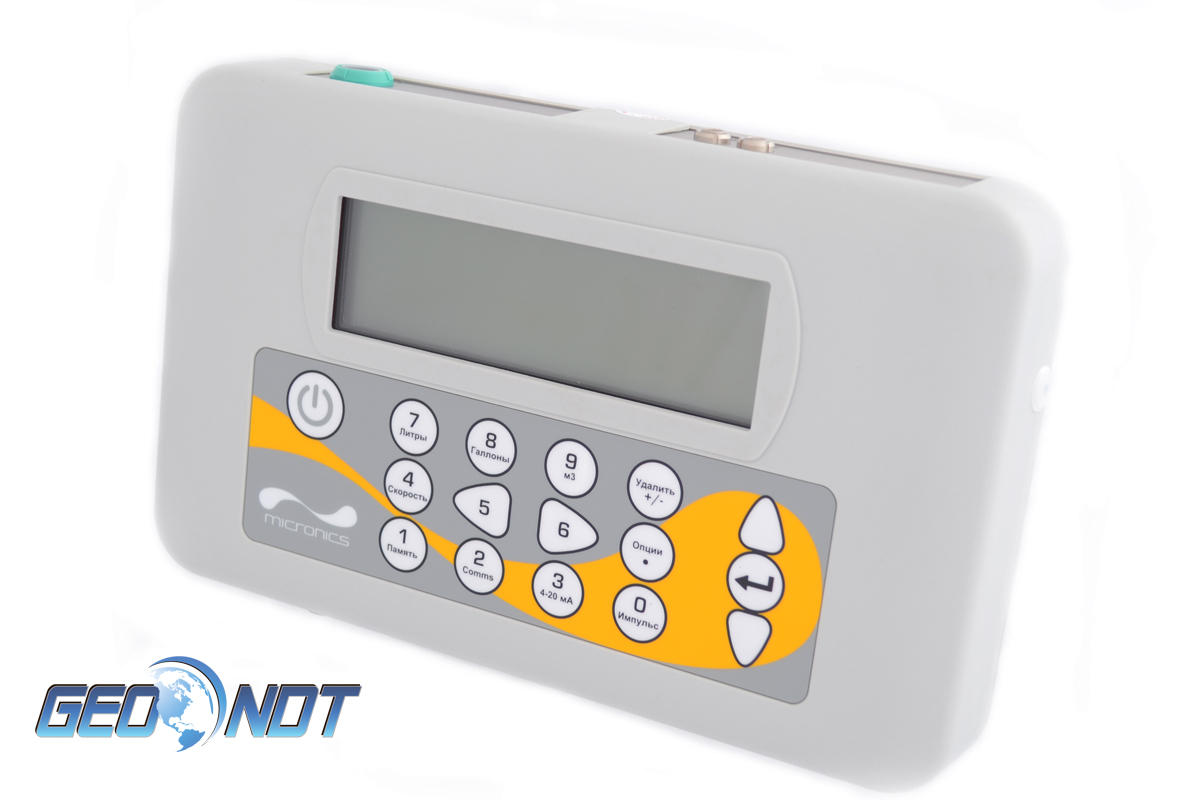

    Расходомер Portaflow 220
  • Portaflow 220 в кейсе для переноски

    /images/all/3/1525/big/img_16.jpg

    1

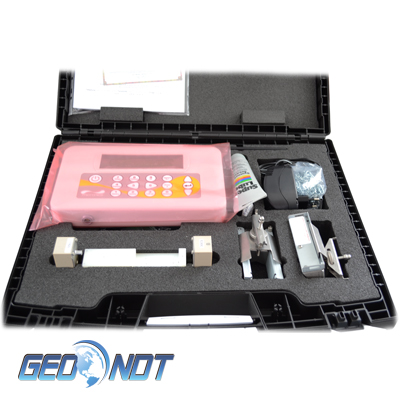

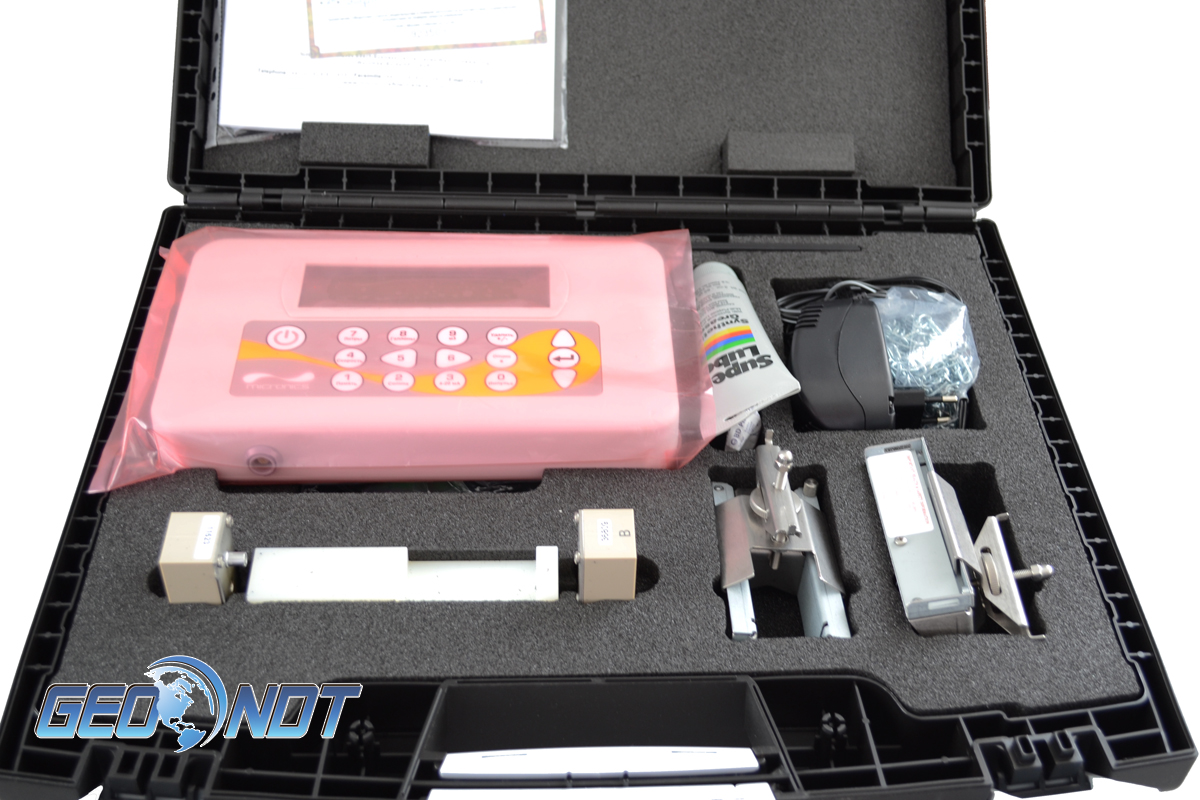

    Portaflow 220 в кейсе для переноски
  • Portaflow 220 пример использования

    /images/all/3/1525/big/img_18.jpg

    1

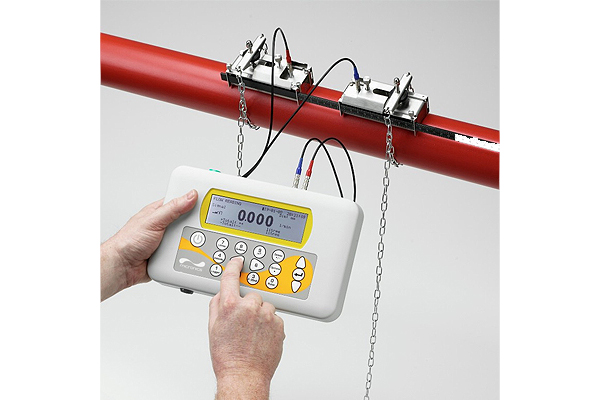

    Portaflow 220 пример использования

снят с производства
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Micronics


Страна производитель: Великобритания Великобритания
Артикул: Portaflow 220
В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Расходомер ультразвуковой

Производитель: MicronicsLtd., Англия
Серия: Portaflow 220
Модель: Portaflow 220A, Portaflow 220B
Описание: Ультразвуковой прибор для определения расхода любой чистой жидкости в трубах



Сертификаты на расходомер Portaflow 220:

- Сертификат о внесении в Государственный реестр средств измерений РФ под №15083-06.

Гарантия на Portaflow 220: 12 месяцев



Ультразвуковой прибор для измерения расхода жидкости Portaflow 220 без связи с компьютером.



Назначение прибора:

Расходомеры Portaflow 220А и PORTAFLOW 220В вносят новый уровень простоты в неразрушающие измерения потока жидкости.

Накладной ультразвуковой расходомер PORTAFLOW 220 предлагает пользователю быстрые и точные измерения расхода жидкости снаружи трубы.



Внутренний диаметр труб, измеряемый расходомерами Portaflow 220



  • Расходомер Portaflow 220 A - 13...115 мм
  • Расходомер Portaflow 220 B - 50...1000 мм



Расходомер Portaflow 220 с накладными датчиками дает возможность легко измерить расход жидкости бесконтактным способом. Расходомеры Portaflow предлагают пользователю быстрое и точное измерение расхода, легкое в навигации меню и простую настройку. Необходимую процедуру можно провести в течение нескольких минут!

Компактный, прочный и надежный расходомер Portaflow 220 имеет стабильные эксплуатационные показатели при длительном использовании на производстве.

Применение расходомеров Portaflow рекомендовано для питьевой, охлаждающей и деминерализированной воды; гидравлического масла и химикалий; дизельного топлива, топливной нефти и нефтепродуктов.



Принцип действия расходомера Portaflow 220:

Прибор Portaflow 220 - ультразвуковой расходомер, в основе работы которого лежит измерение времени распространения ультразвукового сигнала. Когда ультразвук проходит между датчиками, скорость, с которой звук проходит сквозь жидкость, несколько увеличивается благодаря скорости прохождения жидкости по трубе. Когда ультразвук проходит в обратном направлении, поток жидкости замедляет скорость прохождения звука. Полученная разница скоростей прямо пропорциональна скорости потока в трубе. Измерив скорость потока и узнав площадь поперечного сечения трубы, легко можно вычислить объемный расход жидкости. Не требуется врезки в трубопровод. Установка и измерение занимает считанные минуты, и нет необходимости перекрывать поток или опорожнять систему!

Электроника расходомера Portaflow 220 помещена в специально сконструированный корпус с графическим дисплеем, панелью управления и выходными разъемами для подключения других устройств. Настройка прибора Portaflow 220 выполняется путем выбора опций, отображаемых на дисплее на любом доступном для пользователя языке. Использование встроенной аккумуляторной батареи обеспечивает работу прибора в течение 20 часов. Непрерывность в работе расходомера можно добиться при использовании блока питания.



Отличительные особенности расходомера Portaflow 220:



  • Легкость в установке и настройке
  • Быстрое измерение расхода без врезки в трубу
  • Простота навигации в русифицированном меню
  • графический дисплей с подсветкой
  • измерение скорости 0,1...20м/с
  • диаметры труб 13...115мм (версия Portaflow 220A)
  • диаметры труб 50...1000мм (версия Portaflow 220B)
  • температура датчиков (до +135°С)
  • выходной токовый сигнал 4...20мА встроенный аккумулятор (до 20 часов)
  • прочный кейс



Технические характеристики расходомера Portaflow 220:



Электронный блок

Класс защиты

Масса

Размеры

Дисплей

Клавиатура

Контакты

Т хранения

Т рабочая

IP54

1,1кг

264 х 168 х 50мм

ЖК, 240 x 64

16-кнопочная

LEMO

-25...+65°С

-20...+50°С

Блок питания, зарядное устройство

Входное

Выходное

90-264Vac.

12Vdc.

Аккумулятор

5-cell NiMH.

t перезарядки

20 часов

6,5 часов

Язык

Русский, Английский,

Немецкий, Французский



Дисплей

Объемный
расход

Скорость

Диапазон скоростей

Суммарный расход

Заряд батареи

Уровень сигнала

Ошибки

l/s, l/min, l/h,m3/s,
m3/min, m3/h.

м/с, фут/с

0,1 до 20 м/с

12 цифр "+" и "-"

Индикация

Индикация

Индикация

Аналоговый выход

4-20мА

Шкала назначается пользователем

Датчики

Portaflow 220A

Portaflow 220B

T рабочая для А, В

13...115мм

50...1000мм

-20...+135°С

Материал трубы

Любой материал, проводящий ультразвук

углеродистая сталь, нержавеющая сталь, медь, ПВХ, бетон, сталь с гальваническим покрытием, стекло, латунь

Точность

Для турбулентного профиля потока с числом Рейнольдса выше 4000.

±3%



Комплект поставки расходомера Portaflow 220:



  • Кейс,
  • электронный блок,
  • датчики,
  • соединительные кабели,
  • кабель аналогового выхода,
  • кабель RS232/USB,
  • ультразвуковая смазка,
  • адаптер 220 В,
  • инструкция.



Дополнительные принадлежности:



  • Sensor "A", 13-115mm, +135ºС (Датчик "A", для труб от 13 до 115 мм, температура до +135ºС)
  • Sensor "B", 90-2000mm, +135ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +135ºС)
  • Sensor "A", 13-115mm, +200ºС (Датчик "A", для труб от 13 до 115 мм, температура до +200ºС)
  • Sensor "B", 90-2000mm, +200ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +200ºС)
  • Guide rail "А", "В" (Крепеж для датчиков "А" и "В")
  • Guide rail "А", "В" and magnets (Крепеж для датчиков "А" и "В", включая магнитный крепеж для металлических труб)
  • Sensor "D" , 1000 -50000mm, including Guide rail, case (Датчик "D", для труб от 1000 до 5000 мм с крепежом, температура до +80ºС. Поставляется в отдельном кейсе)
  • Battery Pack (Аккумулятор)
  • Display (Дисплей)
  • Keypad (Клавиатура)
  • PCB330 (Основная плата 330)
  • PCB220 (Основная плата 220)
  • PF220/330 electronics case complete (Корпус электронного блока в сборе со стеклом и клавиатурой)
  • Adapter 220V incl. connector (Зарядное устройство c разъемом)
  • Cables (red & blue) (Соединит. кабель синий + красный)
  • Guide rail ruler (Разделительная линейка)
  • Ultrasonic grease (50 ml x 5) (Ультразвуковая смазка (5 тюбиков))
  • Калибровка (одна пара датчиков) на проливной установке
  • Поверка расходомера



У расходомеров Portaflow 220A и 220B нет связи с компьютером, однако возможно считывание результатов с помощью логгера testo 175-S2 и специального интерфейса. Обращаем Ваше внимание, что testo 175-S2 снят с производства, но пока еще есть в наличии на складе в ограниченных количествах. Уточняйте возможность его поставки у наших менеджеров.

Купить расходомер Portaflow 220 и узнать цену на прибор для измерения расхода жидкости Portaflow 220 Вы можете, отправив заявку на info@geo-ndt.ru. У нас самая выгодная цена на расходомеры Portaflow!



*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по ультразвуковым расходомерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для измерения расхода жидкости по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Сергей:

Как подключить прибор Portaflow 220 к компьютеру, что для этого нужно, какая инструкция?
Спрашивает: Владимир:

На условиях тендерной закупки с доставкой в г. Ухта и оплатой по факту доставки (поверка или калибровка) можете ли поставить прибор Portaflow 220A
