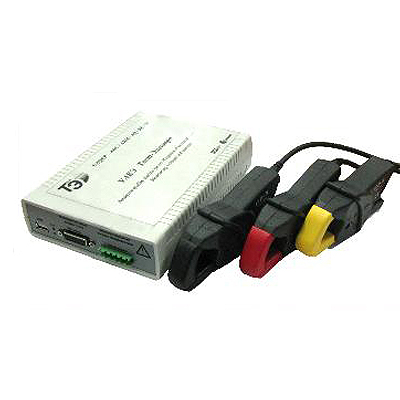

Анализатор электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО

  • Анализатор электроэнергии УАКТЕСТ-ЭЛЕКТРО

    /images/all/3/1584/big/img_5.jpg

    jijijij

    Анализатор электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ТЕСТ-ЭЛЕКТРО


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.



Анализатор электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО

Тип оборудования: Анализатор электрической энергии, анализатор качества электроэнергии, электроанализатор

Производитель: Россия
Серия: Тест-Электро
Модели: УАКЭ Тест-Электро

Описание: Прибор для анализа качества электрической энергии

Сертификаты на анализатор качества электричества УАКЭ Тест-Электро:

•·             Электроанализатор УАКЭ Тест-Электро измеряет показатели качества электроэнергии по ГОСТ 13109-97 и ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008).

•·             Анализатор качества электрической энергии УАКЭ внесен в Государственный реестр средств измерений.

•·             Анализатор соответствует всем требованиям для данного класса средства измерения и имеет Сертификат соответствия.

•·             На анализатор электроэнергии получен патент на полезную модель.

Гарантия на анализатор качества электроэнергии УАКЭ Тест-Электро: 1 год.

Анализатор качества электроэнергии УАКЭ Тест-Электро

Назначение электроанализатора УАКЭ Тест-Электро

Анализатор качества электроэнергии УАКЭ Тест-Электро является универсальным средством измерения, т.к. измеряет и регистрирует практически все параметры электрической сети: напряжение, ток, частоту, активную и реактивную мощность и электроэнергию, фликер, гармоники и интергармоники и др.

Наличие в электроанализаторе «УАКЭ Тест-Электро» режима многофункционального осциллографа дополнительно позволяет в микросекундном диапазоне производить мониторинг напряжений и токов, что дает возможность контролировать существующие режимы в электрической сети, как в установившемся, так и в переходном (к.з.), аварийном и послеаварийном режимах.

Анализатор параметров электросетей УАКЭ Тест-Электро позволяет решать задачи, связанные с:

•·             анализом режимов работы электросети по несинусоидальности, несимметрии, колебаниям и отклонениям напряжения, а также анализом режимов по активной и реактивной мощности;

•·             организацией мониторинга качества электроэнергии, потоков активной и реактивной мощности;

•·             выявлением источника искажений качества электроэнергии;

•·             управлением режимами электрических сетей по отклонениям напряжения;

•·             принятием решения при подключении нового электрооборудования и анализом причин выхода его из строя, а следовательно - предотвращать аварийные ситуации и существенно сократить эксплуатационные расходы на ремонт оборудования, обеспечив его работоспособность, надежность и долговечность.

 Характеристики, измеряемые анализатором качества электрической энергии:

Показатели качества



ГОСТ 13109-97

Установившееся отклонение напряжения

+

Отклонение частоты

+

Коэффициенты несимметрии по нулевой и обратной последовательности

+

Кратковременная доза фликера

+

Длительная доза фликера

+

Длительность и глубина провала напряжения

+

Коэффициент искажения синусоидальности кривой напряжения

+

Длительность и коэффициент временного перенапряжения

+

Коэффициент n-ой гармонической составляющей напряжения

+

ГОСТ Р 51317.4.30-2008 (МЭК 6100-4-30:2008)

Частота

+

Значение напряжения (RMS и TrueRMS напряжения)

+

Доза фликера

+

Провалы и выбросы напряжения

+

Несимметрия напряжений

+

Суммарный коэффициент гармонических подгрупп напряжения THDSU

+

Суммарный коэффициент гармонических подгрупп тока THDSI

+

Суммарный коэффициент интергармонических центрированных подгрупп напряжения THDISU

+

Суммарный коэффициент интергармонических центрированных подгрупп силы тока THDISI

+



Анализ качества



ГОСТ Р 53333-2008

Статистическая обработка, результатов измерений показателей качества электрической энергии за 24 часа, для оценки соответствия по ГОСТ 13109-97

+

Формирование протоколов измерений качества электроэнергии

+



Дополнительные параметры



Параметр

L1

L2

L3

N

RMS и TrueRMS напряжения

*

*

*

*

RMS напряжения прямой, обратной и нулевой последовательности

*



RMS и TrueRMS силы тока

*

*

*

*

RMS силы тока прямой, обратной и нулевой последовательности

*



Коэффициент искажения синусоидальности тока

*

*

*

*

Коэффициент n-й гармонической составляющей силы тока

*

*

*

*

Угол фазового сдвига между фазными напряжениями основной частоты

*

*

*



Угол фазового сдвига между током и напряжением основной частоты одноименных фаз

*

*

*

*

Угол фазового сдвига между n-ми гармоническими составляющими тока и напряжения одноименных фаз

*

*

*

*

Угол фазового сдвига между симметричными составляющими тока и напряжения трехфазной системы (прямой, обратной и нулевой последовательности)

*



Коэффициент мощности (cos φ)

*

*

*

*

*

Активная мощность

*

*

*



*

Активная мощность по гармоническим составляющим

*

*

*

*

Реактивная мощность

*

*

*

*

*

Полная мощность

*

*

*

*

*

Активная энергия

*

*

*



*

Реактивная энергия

*

*

*



*

TrueRMS (True Root Mean Square) - истинное среднеквадратическое значение  (с учетом гармоник и интергармоник).

Регистрируемые параметры



Данные

Регистрация измеренных данных с интервалами усреднения:

200 мс

+

3 с

+

1 мин

+

10 мин

+

2 часа

+

События

Наименование события

Журнал события

Осциллогра-фирование

Провалы напряжения

+

*

Перенапряжения

+

*

Переходные процессы (импульс напряжения)

+

*

Отклонения по току

+

*

Несимметрия напряжений

+

*

Несинусоидальность напряжений

+

*

Несинусоидальность токов

+

*

Длительная доза фликера

+



Частота

+





Технические характеристики анализатора качества электроэнергии:

Входные характеристики

Измерительные входы

Высоковольтные

Низковольтные

Количество входных каналов

4

4

Входной диапазон каналов

±300В

±5В

Номинальные значения

Uном фазных/междуфазных напряжений 220 В/381,05 В 57,7 В/100 В

Iном 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А

Защита входных каналов от перенапряжения

долговременная

±600В

±10В

для импульсов со средней скважностью > 100

±5кВ длительность <1 >

±50В длительность <10 >

Поканальная гальваническая развязка

отсутствует

Полоса пропускания входов

100 кГц по уровню -3 дБ

Межканальное прохождение

не хуже 80 дБ

Динамический диапазон АЦП

не хуже 77 дБ



Метрологические характеристики

№ п/п

Измеряемая величина, обозначение, ед. измерений

Диапазон измерений

Пределы допускаемой погрешности измерений, абсолютной (∆), относительной (δ)%

1

Действующее значение: - напряжения первой гармоники,U(1), В; - напряжения,U, В; - напряжения прямой последовательности, UI, В;

от 0,8·Uном до 1,2·Uном

±0,1 (δ) ±0,1 (δ) ±0,2 (δ)

2

Установившееся отклонение напряжения, δUу, %

-20 - +20

±0,2 (∆)

3

Действующее значение: - напряжения обратной последовательности, U2; - напряжение нулевой последовательности, U0;

от 0,01·Uном до 1,2·Uном

±0,2 (∆)

4

Частота, f, Гц

45 - 55

±0,01 (∆)

5

Отклонение частоты, ∆f, Гц

-5 - +5

±0,01 (∆)

6

Коэффициент искажения синусоидальности напряжения, KU, %

0,05 - 50

±10 (δ)

7

Коэффициент n-ой гармонической составляющей напряжения, KU(n), %

0,05 - 30 (2≤ ≤ 10)

±0,05 (∆) при KU(n)<1 >KU(n)≥1

0,05 - 20 (10 ≤ ≤ 20)

0,05 - 10 (20 ≤ ≤ 30)

0,05 - 5 (30 ≤ ≤ 40)

8

 Коэффициент несимметрии: - напряжений по обратной последовательности,K2U, %; - напряжений по нулевой последовательности, K0U, %

0 - 20

±0,15 (∆)

9

Длительность: - провала напряжения, ∆tп, с - временного перенапряжения, ∆tперU, с

0,01 - 60

±0,01 (∆)

10

Глубина провала напряжения, δUп, %

5 - 100

±1 (∆)

11

Коэффициент временного перенапряжения КперU

1,1 - 1,4

±0,01 (∆)

12

 Размах изменения напряжения, δUt, %

0,2 - 20

±8 (δ)

13

Доза фликера: - кратковременная, PSt - длительная доза фликера, PLt

0,25 - 10

±5 (δ)

14

Фазовый угол между фазными напряжениями основной частоты (первой гармоники), φU

от -180 º до +180 º

±0,2 º (∆)

15

Фазовый угол между n-ми гармоническими составляющими фазных напряжений, φUU(n)

от -180 º до +180 º

±2 º (∆) при: 5 % ≤ KU(n)

±5 º (∆)при: 1 % ≤ KU(n) 5 %

±10 º (∆) при:  0,2 % ≤ KU(n) 1 %

16

Действующее значение: - тока первой гармоники, I(1), А; - тока, I, А; - тока нулевой последовательности, I0, А; - тока обратной последовательности, I2, А

от 0,05·Iном до 1,2·Iном

±0,2 (δ)

17

Коэффициент искажения синусоидальности кривой тока, KI, %

0,05 - 50

±10 (δ)

18

Коэффициент n-ой (n - от 2 до 40) гармонической составляющей тока, KI(n), %

0,05 - 30 (2≤ ≤ 10)

±0,08 (∆) при KI(n)<1 >KI(n)≥1

0,05 - 20 (10 < ≤ 20)

0,05 - 10 (20 < ≤ 30)

19

Фазовый угол между напряжением и током основной частоты одной фазы, φUI

от -180 º до +180 º

±1 º (∆)

20

Фазовый угол между n-ми гармоническими составляющими напряжения и тока одной фазы,φUI(n)

от -180 º до +180 º

0,5· Iном ≤ ≤ 1,2· Iном ±3 º (∆) 5 % ≤ KI(n),KU(n) ±5 º (∆) 1 % ≤ KI(n),KU(n)< >KI(n),KU(n)< >

0,1· Iном ≤ ≤ 0,5· Iном ±5 º (∆) - 5 % ≤ KI(n),KU(n) ±15 º (∆) - 1 % ≤KI(n),KU(n)< >

21

Активная мощность, P: - активная мощность по каждой фазе - активная мощность по трем фазам

От 0,8· Uномдо 1,2·Uном

0,1· Iном ≤ ≤ 1,2· Iном при cosφ=1: ±0,5 (δ) 0,2· Iном ≤ ≤ 1,2· Iном при cosφ 0,5L...1...0,5C: ±1 (δ)

22

Реактивная мощность, Q: - реактивная мощность по каждой фазе - реактивная мощность по трем фазам

От 0,8· Uномдо 1,2·Uном

0,1· Iном ≤ ≤ 1,2· Iном при sinφ=1: ±0,5 (δ) 0,2· Iном ≤ ≤ 1,2· Iном при sinφ 0,5L...1...0,5C: ±1 (δ)

23

Полная мощность, S: - полная мощность по каждой фазе; - полная мощность по трем фазам

От 0,8· Uномдо 1,2·Uном

0,1· Iном ≤ ≤ 1,2· Iном при cosφ=1: ±0,5 (δ) 0,2· Iном ≤ ≤ 1,2· Iном при cosφ 0,5L...1...0,5C: ±1 (δ)

24

Точность хода встроенных часов, с/сутки



±5 (∆)

Дополнительная температурная погрешность: при изменении температуры окружающей среды на каждые 10 ºС предел допускаемого значения дополнительной температурной погрешности измерителя при измерении характеристик составляет 1/3 основной погрешности.

 Комплектация анализатора УАКЭ "ТЕСТ-ЭЛЕКТРО":

Наименование изделия

кол-во

Вариант комплектности

№1

№2

№3

№4

Универсальный анализатор качества электрической энергии

1 шт.

+

+

+

+

Руководство по эксплуатации

1 шт.

+

+

+

+

Методика поверки

1 шт.

+

+

+

+

Паспорт

1 шт.

+

+

+

+

Сетевой адаптер

1 шт.

+

+

+

+

Измерительный кабель

1 шт.

+

+

+

+

Кабель для подключения к ПК(RS-232)

1 шт.

+

+

+

+

Кабель для подключения к (Ethernet)

1 шт.

+

+

+

+

Зажимы типа "крокодил"

5 шт.

+

+

+

+

Комплект сервисного программного обеспечения на компакт-диске (CD-R)

1 шт.

+

+

+

+

Упаковочная коробка (сумка)

1 шт.

+

+

+

+

Демонстрационная версия программного обеспечения "PowerGraphDemo"3_3.8

1 шт.

+

+

+

+

Программное обеспечение "PowerGraph" 3_3 Professional

1 шт.

-

+

-

+

Токовые клещи

тип и количество
определяет заказчик

-

-

+

+

Цена с НДС, руб.

114 224,00

131 924,00

№1+т/к

№2+т/к

Стоимость токовых клещей для комплектации УАКЭ "ТЕСТ-ЭЛЕКТРО":

ТИП

Цена с НДС,руб.

Токоизмерительные клещи с нейтралью

kit-3 CP-5, клещи 0,05-5А (3шт.)

22 150,00

CF-5, высокочувствительные клещи 0,01-5А (1шт.) для измерения тока нейтрали

15 420,00

kit-3 CP-100, клещи 1-100 А (3шт.)

31 050,00

CPR-100, клещи 1-100 А (1шт.) для измерения тока нейтрали

10 355,00

kit-3 CPR-500, клещи 1-500 А (3шт.)

29 907,00

CPR-500, клещи 1-500 А (1 шт.) для измерения тока нейтрали

9 396,00

kit-3 CPR-1000, клещи 1-1000 А (3шт.)

29 907,00

CPR-1000, клещи 1-1000 А (1шт.) для измерения тока нейтрали

9 396,00

Токоизмерительные клещи без нейтрали

kit-3 CP-2000/200, клещи 2-х диапазонные 10-2000/1-200 А (3 шт.)

40 599,00

Гибкие клещи без нейтрали

kit-3 C- Flex 20k/2k/200- 45 см гибкие клещи (3 шт.), 10-20 kHz

34 275,00

kit-3 C- Flex 20k/2k/200- 80 см гибкие клещи (3 шт.), 10-20 kHz

38 936,00

kit-3 C- Flex 20k/2k/200- 120 см гибкие клещи (3 шт.), 10-20 kHz

46 275,00

Технические характеристики токоизмерительных клещей для УАКЭ "ТЕСТ-ЭЛЕКТРО":



CP-5

CPR-100

CPR-500

Диапазон измерений

0,05...5 А ~

1...100 А~

1...500 А~

Номинальная частота

48...65 Гц

48...65 Гц

48...65 Гц

Диэлектрич. прочность

5200 В~
50...60 Гц

5200 В~
50...60 Гц

5200 В~
50...60 Гц

Погрешность

1%

0,7%

0,7%

Макс. диаметр проводника

20 мм

52 мм

52 мм

Макс. размеры плоской шины

20х5 мм

1 по 50х5 мм
или 4 по 30х5 мм

1 по 50х5 мм
или 4 по 30х5 мм





CPR-1000

CF-5

CP-2000/200

Диапазон измерений

1...1000А~

0,1...5А~

1...200 А~,
10...2000 А~

Номинальная частота

48...65 Гц

48...65 Гц

48...65 Гц

Диэлектрическая прочность

5200 В~,
50...60 Гц

5200 В~,
50...60 Гц

5200 В~,
50...60 Гц

Погрешность

0,7%

1% (до 0,1 А),
0,5% (до 5 А)

0,5%+70мА (диапазон 200А),
0,5%+100мА (диапазон 2000А)

Максим. диаметр проводника

52 мм

52 мм

64 мм

Максим. Размеры плоской шины







Максим. размеры плоской ленты

1 по 50х5 мм
или 4 по 30х5 мм

1 по 50х5 мм
или 4 по 30х5 мм

5 по 125х5 мм
или 3 по 100х10 мм



Гибкие клещи C-FLEX

Длина сенсора

45 см / 80 см / 120 см

Диапазон

200 А / 2000 А / 20 кА

Чувствительность

10 мВ/А; 1 мВ/А; 0,1 мВ/А

Амплитуда измерений

5 А...20 кА

Диапазон частот

10 Гц...20 кГц

Точность

1%

Безопасность

двойная изоляция
IEC 1010-100 B, Cat III

Допустимое перенапряжение на выходе

600 В

Рабочая температура

-10/55°С

Влажность

90% рт.ст. при 50°С

Габариты

120х65х22 мм

Вес

220 г (длина сигнального кабеля 1 м)

Купить анализатор электрической энергии УАКЭ ТЕСТ-ЭЛЕКТРО и узнать цену на анализаторы качества электричества Вы можете, отправив заявку на info@geo-ndt.ru или по т/ф.: (495) 988-79-77. У нас самая выгодная цена на электроанализатор!



Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2022
