Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Тип оборудования: устройство, прибор
Производитель: Россия
Серия: УДПК
Описание: прибор для прокола кабеля
Гарантия на устройство УДПК: 12 месяцев.
Назначение прибора:
Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле 0,4-10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю, с целью предотвращения возможности поражения персонала электрическим током и электрической дугой.
Принцип действия:
Прокол электрического кабеля осуществляется пробойником, перемещающимся давлением пороховых газов. В качестве источника энергии применяются патроны монтажные Д4 (красные) и Д5 (черные) с энергией порохового заряда не менее 700-800 Дж.
Технические параметры устройства УДПК:
Наружный диаметр прокалываемых кабелей, мм
25 ... 65
Габариты футляра, мм
410х150х100
Масса устройства в футляре без штыря заземления, кг
6,9
Масса устройства, кг
4,4
Габариты устройства, мм
70х138х383

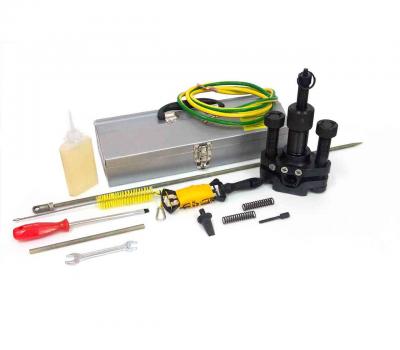

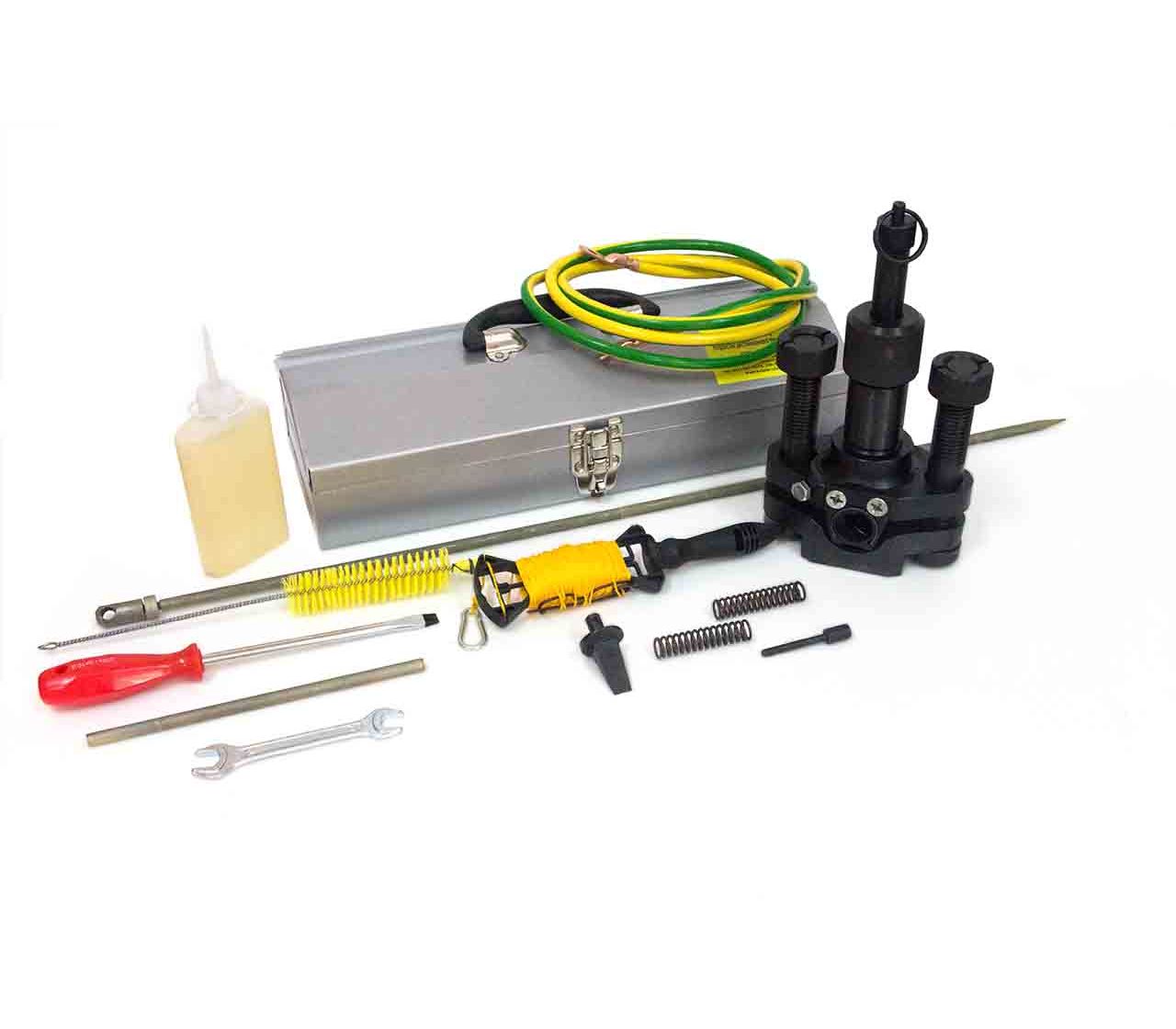

Комплект поставки прибора УДПК:
Устройство УДПК
Штырь заземления
Извлекатель гильзы
Провод заземления
Шнур с ручкой
Отвертка
Ерш
Ключ гаечный
Масленка
Комплект запасных частей:
- пробойник
- пружина
Футляр
Паспорт
Сравнительная таблица технических характеристик устройств прокола кабеля:
Наименование
УМПК
УДПК
УДПК-70
УДПК-90
УПКП-130
УПКП-200
Минимальный наружный диаметр кабеля, мм
25
25
50
50
50
50
Максимальный наружный диаметр кабеля, мм
65
65
70
90
130
200
Напряжение, кВ
0,4-10
0,4-35
0,4-220
0,4-220
0,4-220
0,4-220
Мощность, Дж
500
700-800
700-800; 2720
2720
2720
2720
Тип управления
ДУ ручное
ДУ ручное
ДУ электронное и ручное
ДУ электронное
ДУ электронное
ДУ электронное
Принцип дистанционного управления
диэлектрический шнур с ручкой
диэлектрический шнур с ручкой
радиоуправление, шнур с ручкой
радио-управление
радио-управление
радио-управление
Количество гарантированных проколов
1000
500
500
500
500
500
Источник энергии
пружины
монтажные патроны Д4 (красный), Д5 (черный)
монтажные патроны Д4 (красный), МПУ-3 (желтый)
монтажные патроны МПУ-3 (желтый)
монтажные патроны МПУ-3 (желтый)
монтажные патроны МПУ-3 (желтый)
Габариты устройства, мм
760х254х230
70х138х383
70х140х315
75х200х500
75х200х500
75х250х600
Габариты футляра, мм
в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230
410х150х100
650х355х180
650х355х180
650х355х180
650х355х180
Масса, кг
12
8
25
25
27,4
28,8
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по приборам для энергетики можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
