Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ

  • Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ

    /images/all/3/1689/big/img_5.jpg

    jijijij

    Измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ

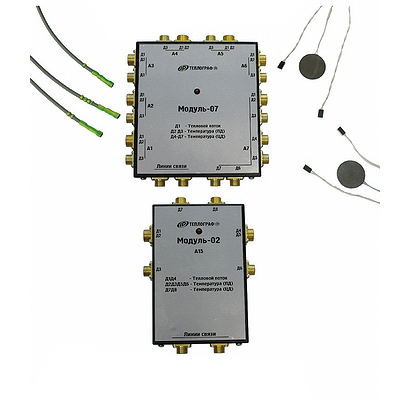

  • Датчики для прибора Теплограф

    /images/all/3/1689/big/img_14.jpg

    Датчики для прибора Теплограф

    Датчики для прибора Теплограф

ЦЕНА: 99 600 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Интерприбор


Страна производитель: Россия Россия

Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 0.97MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Интерприбор
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Skype: oyarcev

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: измеритель плотности тепловых потоков и температуры, регистратор тепловизических величин
Производитель: Россия

Модель: ТЕПЛОГРАФ



Сертификаты на измеритель плотности тепловых потоков и температуры ТЕПЛОГРАФ:

- Прибор внесен в ГосРеестр средств измерений РФ.



Гарантия на измеритель плотности тепловых потоков Теплограф: 12 месяцев



Описание: прибор для определения плотности тепловых потоков



Назначение измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:



  • Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 26254), блоков оконных и дверных (ГОСТ 26602.1)
  • Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
  • Измерение температуры поверхностей или воздуха внутри и снаружи помещений
  • Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
  • Уточнение и дополнение результатов тепловизионных обследований объектов



Отличительные особенности измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:



  • Компоновка системы комплектами датчиков по "зонам контроля" позволяет даже начинающему пользователю быстро начать работу с прибором
  • Простота установки на объект контроля обеспечивается гибкой модульной структурой, наращиваемой до 256 каналов, и единой 4-х проводной линией связи регистрирующего блока с модулями
  • Микропотребление гарантирует длительный период автономной работы, наличие встроенного зарядного устройства обеспечивает быстрое восстановление работоспособности прибора
  • Удаленная радиоканальная связь с ПК позволяет иметь самые оперативные данные с объекта контроля (опция)
  • Разъем фирмы LEMO (изображен на фото, опция)
    Внимание! В стандартном исполнении используется разъем РШ-2Н-1



Структура комплекса для измерения плотности тепловых потоков и температуры ТЕПЛОГРАФ:

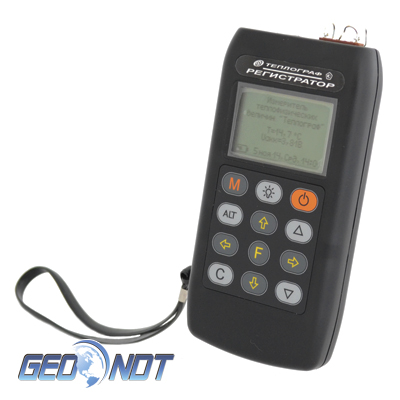

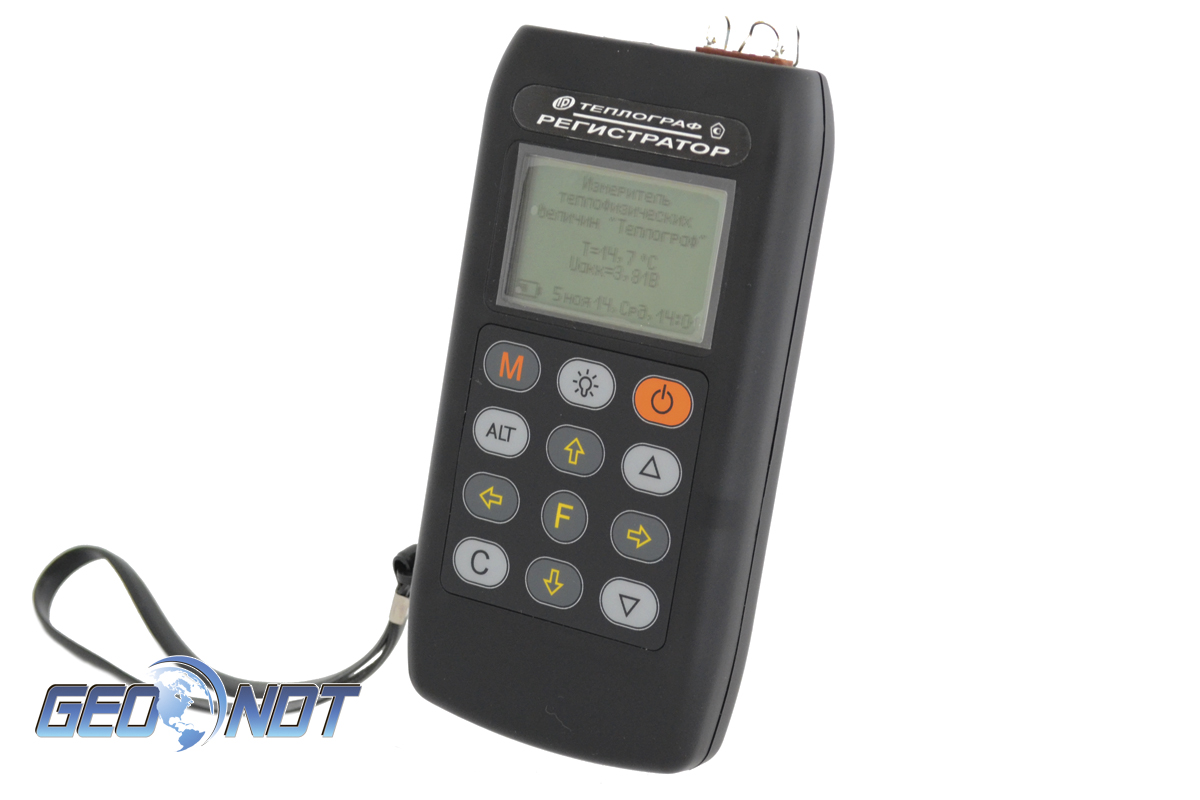

  • Регистрирующий блок: предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом
  • Три типа специальных модулей:

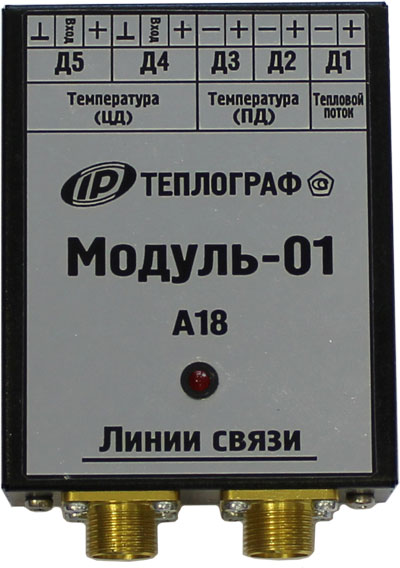

    - тип -01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды

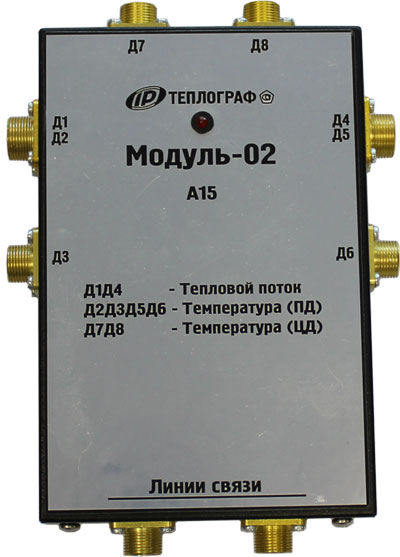

    - тип -02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды

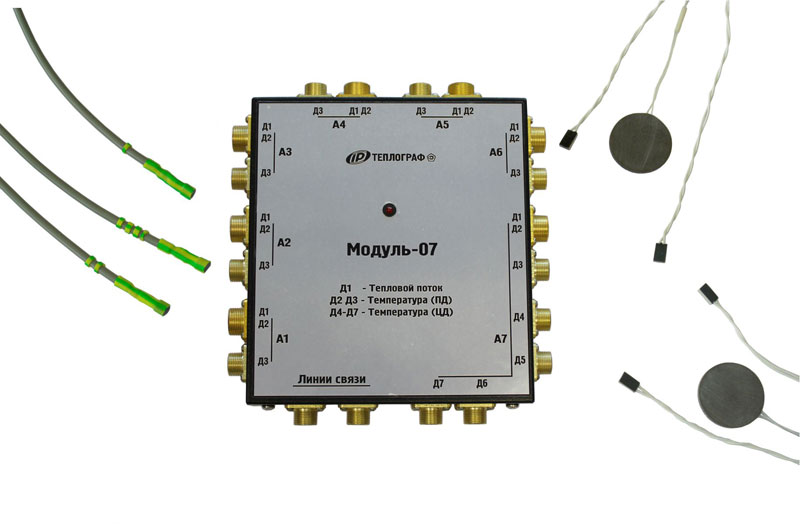

    - тип -07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды
  • Сервисная компьютерная программа



Функции измерения плотности тепловых потоков ТЕПЛОГРАФ:



  • Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
  • Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
  • Задание режимов регистрации через систему меню
  • Регистрация без ограничения времени с автоматическим удалением старых данных



Сервисная компьютерная программа:



  • Перенос данных из прибора в ПК для просмотра, анализа и архивации
  • Просмотр и анализ основных параметров процессов
  • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
  • Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
  • Экспорт данных в Excel, текстовый формат и другие приложения



Технические характеристики на измерения плотности тепловых потоков и температуры ТЕПЛОГРАФ:



Количество точек контроля термического сопротивления

1...28

Диапазон измерения плотности тепловых потоков, Вт/м2

10...500

Диапазон измерения температуры, °С

-40...+100

Диапазон измерения влажности воздуха, %

0...100

Погрешность измерения плотности тепловых потоков, %

±6,0

Погрешность измерения температуры поверхности / воздуха, °С

±0,2...0,5 / ±0,2

Период отсчетов

20 с...100 мин

Габаритные размеры, мм

центрального блока

150x76x27

измерительных модулей

55x87x23 / 145х101х25 / 148х136х27

  Масса, кг

центрального блока

0,15

измерительных модулей

0,1 / 0,15 / 0,3



Базовый комплект поставки Теплографа:



  • Регистрирующий блок, чехол
  • Аккумуляторы, блок сетевого питания
  • Сервисная программа на CD, кабель USB
  • Руководство по эксплуатации, сумка
  • Свидетельство о Госповерке



Измерители "ТЕПЛОГРАФ" относятся к заказным изделиям, в которых базовая часть комплекта (приведена выше) обязательно поставляется к любому заказанному прибору, а состав другой части (которая приведена ниже) покупателю необходимо согласовать с поставщиком. Состав этой, оговариваемой при заказе части, зависит от специфики объектов, на которых будут проводить измерения. Для оформления заказа покупателю следует определиться с количеством одновременно измеряемых точек теплового сопротивления (или сопротивления теплопередачи) и расстояниями от модулей до точек контроля.



Комплектация, которую согласовывают индивидуально



  • Модули: -01, -02, -07 (в заявке указывают количество и тип модулей)
  • Датчики теплового потока (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Датчики температуры поверхности (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Датчики температуры или температуры и влажности среды (в заявке указывают количество, тип датчиков и длину кабеля; типовые длины 3, 5, 10 м)
  • Кабели связи (в заявке указывают длину кабеля регистратор-модуль и, если модулей несколько, длины кабелей модуль-модуль)



Полный состав комплекта на 1 точку термического сопротивления

Это одна из самых простых комплектаций, такие как правило берут для учебных целей или для проведения единичных измерений на несложных объектах.



Регистратор "Теплограф" (базовый комплект)

1 комплект

Модуль-01

1 шт.

Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров)

1 шт.

Датчик температуры поверхности (длина кабеля 10 метров)

1 шт.

Датчик температуры среды (длина кабеля 5 метров)

1 шт.

Датчик температуры среды (длина кабеля 10 метров)

1 шт.

Кабель регистратор-модуль (длина кабеля 3 метра)

1 шт.



Полный состав комплекта на 2 точки термического сопротивления

Данную комплектацию мы рекомендуем, когда стоит задача оценки теплофизических свойств простых и средней сложности объектов, но бюджет покупки ограничен. В некоторых случаях здесь понадобится провести испытания в несколько этапов (сначала 2 точки, затем ещё 2 точки и т.д.), это несколько удлинит сроки обследования, но задача будет решена.



Регистратор "Теплограф" (базовый комплект)

1 комплект

Модуль-02

1 шт.

Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров)

2 шт.

Датчик температуры поверхности (длина кабеля 10 метров)

2 шт.

Датчик температуры и влажности среды (длина кабеля 10 метров)

1 шт.

Датчик температуры среды (длина кабеля 5 метров)

1 шт.

Кабель регистратор-модуль (длина кабеля 3 метра)

1 шт.



Полный состав комплекта на 7 точек термического сопротивления

Это комплект для проведения профессиональных измерений объектов различной степени сложности. В некоторых случаях эту комплектацию можно сократить. Если 2 точки измерения Вам недостаточно, а 7 уже много, Вы можете, взяв за основу данный комплект, уменьшить число датчиков теплового потока и температуры поверхности с 7, например, до 4 или 5.



Регистратор "Теплограф" (базовый комплект)

1 комплект

Модуль-07

1 шт.

Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров)

7 шт.

Датчик температуры поверхности (длина кабеля 10 метров)

7 шт.

Датчик температуры и влажности среды (длина кабеля 10 метров)

2 шт.

Датчик температуры среды (длина кабеля 5 метров)

2 шт.

Кабель регистратор-модуль (длина кабеля 3 метра)

1 шт.



Цены на измерители теплопроводности:





У нас Вы можете не только купить измеритель плотности тепловых потоков и температуры Теплографпо низкой цене, но и ознакомиться с паспортом (руководством по эксплуатации) на измерители теплопроводности, измерители плотности тепловых потоков и температуры, запросить сертификат о внесении в ГосРеестр СИ на измеритель теплопроводности, пройти очередную периодическую поверку измерителя теплопроводности (получить свидетельство о поверке), а также приобрести и др. измерители плотности тепловых потоков и температуры и приборы неразрушающего контроля.

Получить консультацию по работе с измерителем тепловых потоков и узнать цену Вы можете по многоканальному т/ф.: +7 (495) 988-79-77 или электронной почте info@geo-ndt.ru.

Доставляем прибор ТЕПЛОГРАФ по России и СНГ курьерскими службами, транспортными компаниями и др. удобными для Вас способами.

Введите число *


Введите число *
Сертификаты

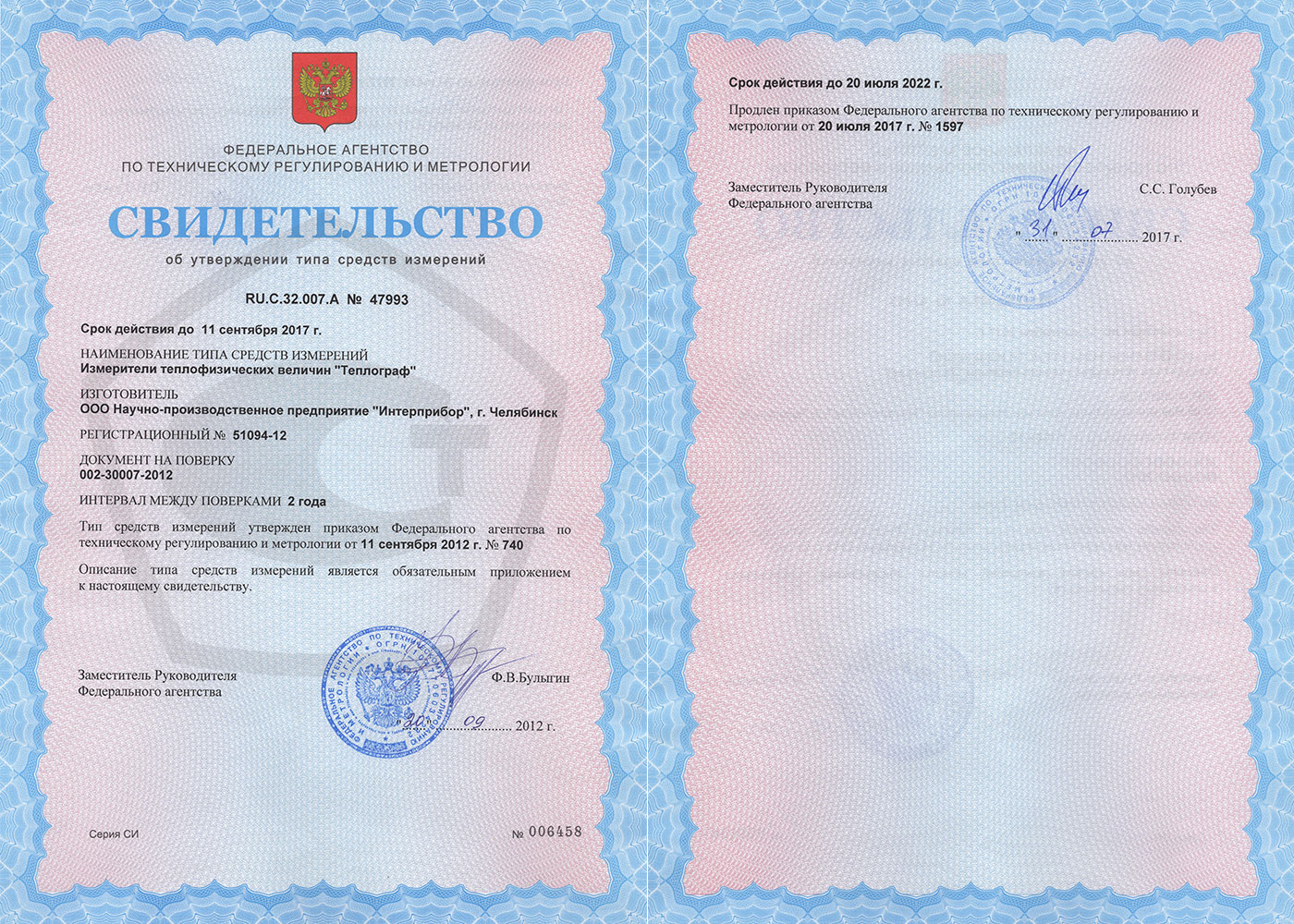

Свидетельство об утверждении типа средств измерения на измеритель теплофизических величин Теплограф
